阿裡雲Kubernetes CSI實踐—NAS動态存儲卷使用

1. 前言

NAS存儲盤能将nfs（網絡檔案系統）挂載到你的Pod中，阿裡雲Kubernetes CSI支援

靜态存儲卷挂載

和

動态存儲卷挂載

2種方式，在

靜态存儲卷挂載

的方式中，通常需要手動編輯和建立一個pv/pvc進行挂載，當需要的pv/pvc數量很大的時候，手動建立就顯得非常繁瑣了，這時

動态存儲卷挂載

的功能可以滿足您的需求。本文示範如何使用NAS動态存儲卷。

2. 部署csi-nas-plugin

檢視ACK叢集中是否已部署

csi-nasprovisioner

$ kubectl -nkube-system get sts csi-provisioner -oyaml|grep csi-nasprovisioner
        name: csi-nasprovisioner

如何你的Kubernetes叢集中還沒有部署，請參考以下步驟進行部署：

2.1 部署 `csi-provisioner`

$ kubectl create -f https://raw.githubusercontent.com/kubernetes-sigs/alibaba-cloud-csi-driver/master/deploy/nas/nas-provisioner.yaml

2.2 部署 `csi-nasplugin`

$ kubectl create -f https://raw.githubusercontent.com/kubernetes-sigs/alibaba-cloud-csi-driver/master/deploy/nas/nas-plugin.yaml

2.3 檢查運作狀态

$ kubectl -nkube-system get po -o wide |grep csi
csi-nasplugin-7mbmx                                2/2     Running   0
csi-nasplugin-89t9v                                2/2     Running   0
csi-nasplugin-8fw5p                                2/2     Running   0
csi-nasplugin-grbqn                                2/2     Running   0
csi-nasplugin-ks8mw                                2/2     Running   0
csi-nasplugin-pp5g7                                2/2     Running   0
csi-provisioner-0                                  2/2     Running   0

3. 使用NAS動态存儲卷

目前阿裡雲Kubernetes CSI支援2種類型的NAS動态存儲卷挂載：

subpath

方式和

filesystem

方式。

3.1 `subpath` 類型的NAS動态存儲卷使用

3.1.1 使用場景

當你的多個Kubernetes應用或者Pod需要挂載相同的NAS存儲卷共享資料時，或不同的Pod挂載相同NAS檔案系統的不同子目錄時，可以使用

subpath

類型的NAS動态存儲卷方式。

3.1.2 建立NAS檔案系統和挂載點

subpath

的方式要求使用者首先使用

NAS控制台

或

SDK/API

建立好NAS檔案系統和挂載點。

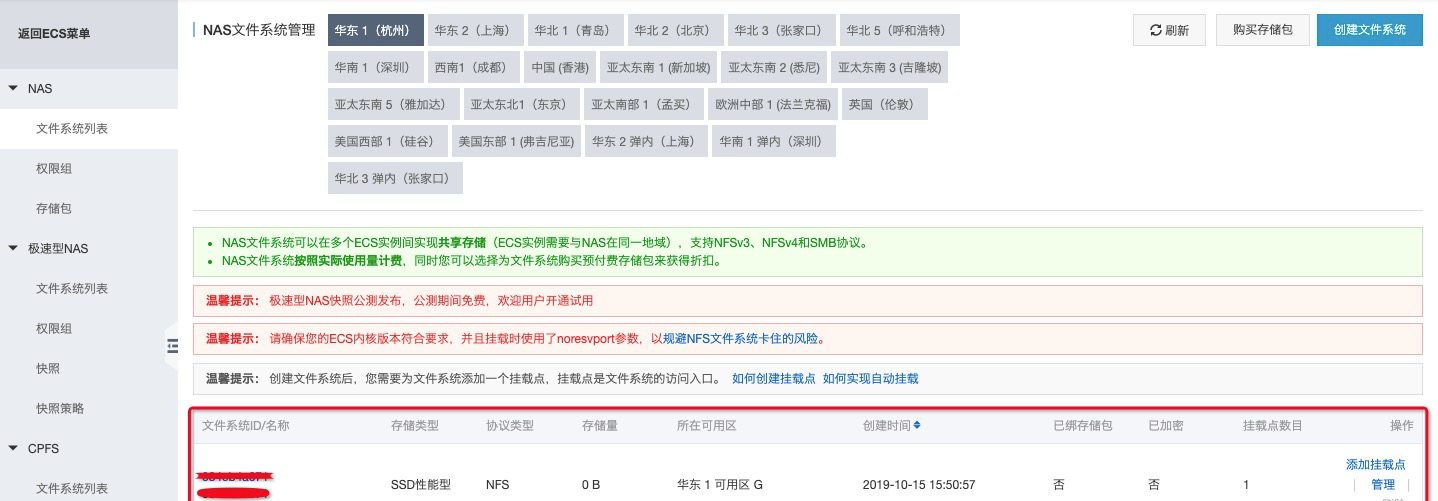

檔案系統：

挂載點：

3.1.3 建立StoragClass

編輯

storageclass.yaml

檔案, 詳細參數說明見：

https://github.com/kubernetes-sigs/alibaba-cloud-csi-driver/blob/master/docs/nas-dynamic.md

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: alicloud-nas-subpath
mountOptions:
- nolock,tcp,noresvport
- vers=3
parameters:
  volumeAs: subpath
  server: "xxxxxxx.cn-hangzhou.nas.aliyuncs.com:/k8s/"
provisioner: nasplugin.csi.alibabacloud.com
reclaimPolicy: Retain

運作以下指令建立StorageClass

alicloud-nas-subpath

$ kubectl create -f storageclass.yaml

3.1.4 建立PV/PVC和Pod挂載NAS存儲卷

建立Pod

nginx-1

nginx-2

共享NAS存儲卷的同一個子目錄，

pvc.yaml

nginx-1.yaml

nginx-2.yaml

檔案内容如下：

pvc.yaml

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: nas-csi-pvc
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: alicloud-nas-subpath
  resources:
    requests:
      storage: 20Gi

nginx-1.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nas-1
  labels:
    app: nginx-1
spec:
  selector:
    matchLabels:
      app: nginx-1
  template:
    metadata:
      labels:
        app: nginx-1
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
        volumeMounts:
          - name: nas-pvc
            mountPath: "/data"
      volumes:
        - name: nas-pvc
          persistentVolumeClaim:
            claimName: nas-csi-pvc

nginx-2.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nas-2
  labels:
    app: nginx-2
spec:
  selector:
    matchLabels:
      app: nginx-2
  template:
    metadata:
      labels:
        app: nginx-2
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
        volumeMounts:
          - name: nas-pvc
            mountPath: "/data"
      volumes:
        - name: nas-pvc
          persistentVolumeClaim:
            claimName: nas-csi-pvc

建立pvc和deployment：

$ kubectl create -f pvc.yaml -f nginx-1.yaml -f nginx-2.yaml

$ kubectl get po
NAME                                READY   STATUS    RESTARTS   AGE
deployment-nas-1-5b5cdb85f6-nhklx   1/1     Running   0          32s
deployment-nas-2-c5bb4746c-4jw5l    1/1     Running   0          32s

在這種情況下， NAS存儲卷的

xxxxxxx.cn-hangzhou.nas.aliyuncs.com:/share/nas-79438493-f3e0-11e9-bbe5-00163e09c2be

會同時挂載到

deployment-nas-1-5b5cdb85f6-nhklx

deployment-nas-2-c5bb4746c-4jw5l

的

/data

目錄下。

注意: "/share" 為StorageClass中指定的subpath，"nas-79438493-f3e0-11e9-bbe5-00163e09c2be"為pv的name

如果你需要為不同的Pod挂載同一個NAS檔案系統的不同子目錄，則需要分别建立pvc-1和nginx-1以及pvc-2和nginx-2。

3.2 `filesystem`

注意: filesystem類型的NAS動态卷在删除時預設保留檔案系統和挂載點， 若需要在釋放pv資源的同時釋放NAS檔案系統和挂載點， 則需要同時設定StorageClass中的reclaimPolicy為Delete且deleteVolume的值為"true"

3.2.1 使用場景

在

3.1中的subpath方式中

，你需要首先手動建立NAS檔案系統和挂載點。當你的Kubernetes應用需要動态建立和删除NAS檔案系統和挂載點時，可以使用

filesystem

類型。

注意：使用filesystem類型NAS存儲卷的Pod隻能建立一個檔案系統和一個挂載點， 多個Pod之間無法共享一個存儲卷

3.2.2 RAM Policy設定和授予

filesystem

類型的NAS存儲卷設計NAS檔案系統和挂載點的動态建立與删除，需要授予

csi-nasprovisioner

相應的權限，RAM Policy的最小集合如下：

{
    "Action": [
        "nas:DescribeMountTargets",
        "nas:CreateMountTarget",
        "nas:DeleteFileSystem",
        "nas:DeleteMountTarget",
        "nas:CreateFileSystem"
    ],
    "Resource": [
        "*"
    ],
        "Effect": "Allow"
}

2種方式授權：

編輯ACK叢集的Master RAM角色中的自定義政策内容，添加以上nas相關的權限設定

阿裡雲Kubernetes CSI實踐—NAS動态存儲卷使用
建立子賬号授權以上RAM Policy并生成AK，配置到StatefulSet csi-provisioner中csi-nasprovisioner的env變量中：

env:
    - name: CSI_ENDPOINT
        value: unix://socketDir/csi.sock
    - name: ACCESS_KEY_ID
        value: ""
    - name: ACCESS_KEY_SECRET
        value: ""

3.2.3 建立StorageClass

storageclass.yaml

apiVersion: storage.k8s.io/v1
kind: StorageClass
metadata:
  name: alicloud-nas-fs
mountOptions:
- nolock,tcp,noresvport
- vers=3
parameters:
  volumeAs: filesystem
  vpcId: "vpc-xxxxxxxxxxxx"
  vSwitchId: "vsw-xxxxxxxxx"
  deleteVolume: "false"
provisioner: nasplugin.csi.alibabacloud.com
reclaimPolicy: Retain

alicloud-nas-subpath

$ kubectl create -f storageclass.yaml

3.2.4 建立PV/PVC和Pod挂載NAS存儲卷

pvc.yaml

nginx.yaml

pvc.yaml

kind: PersistentVolumeClaim
apiVersion: v1
metadata:
  name: nas-csi-pvc-fs
spec:
  accessModes:
    - ReadWriteMany
  storageClassName: alicloud-nas-fs
  resources:
    requests:
      storage: 20Gi

nginx.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: deployment-nas-fs
  labels:
    app: nginx
spec:
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.7.9
        ports:
        - containerPort: 80
        volumeMounts:
          - name: nas-pvc
            mountPath: "/data"
      volumes:
        - name: nas-pvc
          persistentVolumeClaim:
            claimName: nas-csi-pvc-fs

$ kubectl create -f pvc.yaml -f nginx.yaml

在這種場景下， csi會在pvc建立時動态建立NAS檔案系統和挂載點， pvc删除時動态删除挂載點和檔案系統。
