SpringBoot - 工作流Activiti開發

1.工作流

1.1 開發前奏

介紹

目前系統activit開發以springboot+mybatis開發為準，

1.1.1 IDEA安裝actiBPM

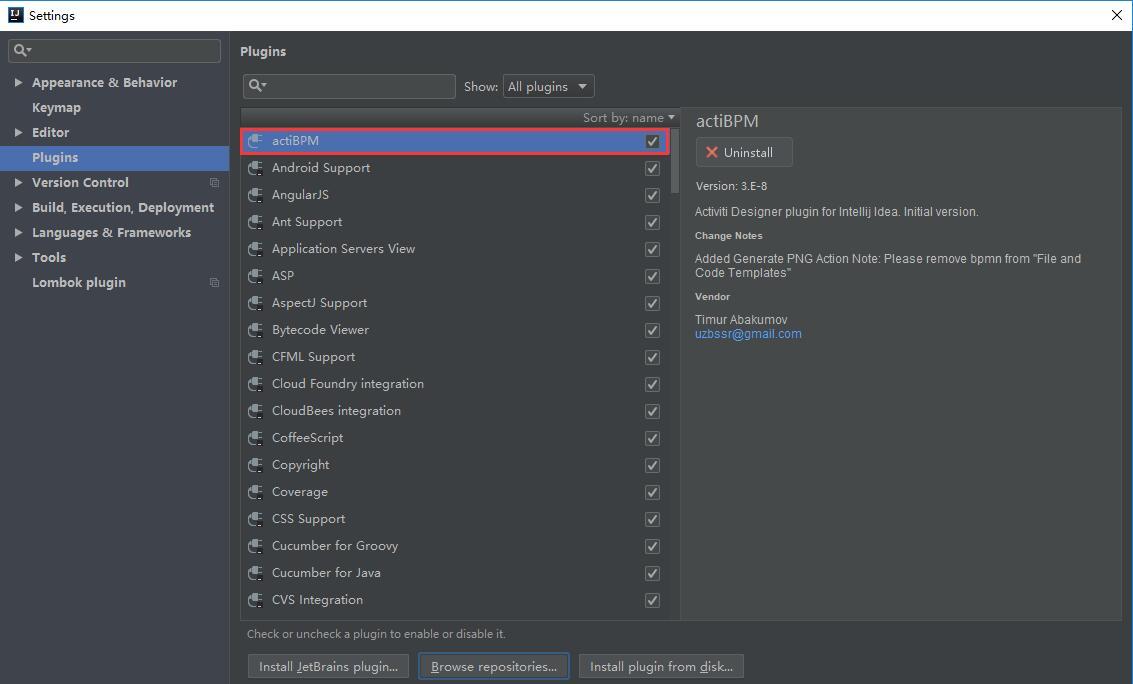

通過File -> Settings -> Plugins 找到actiBPM插件進行安裝

1.1.2 核心API介紹

ProcessEngineConfiguration:流程引擎配置。
ProcessEngine:流程引擎
核心七大接口
RepositoryService：提供一系列管理流程部署和流程定義的API。
RuntimeService：在流程運作時對流程執行個體進行管理與控制。
TaskService：對流程任務進行管理，例如任務提醒、任務完成和建立任務等。
IdentityService：提供對流程角色資料進行管理的API，這些角色資料包括使用者組、使用者及它們之間的關系。
ManagementService：提供對流程引擎進行管理和維護的服務，提供對activiti資料庫的直接通路【一般不用】
HistoryService：對流程的曆史資料進行操作，包括查詢、删除這些曆史資料。FormService：表單服務

1.1.3 添加依賴 pom.xml

<dependency>
   <groupId>org.activiti</groupId>
   <artifactId>activiti-spring-boot-starter-basic</artifactId>
   <version>6.0.0</version>
</dependency>

1.1.4 yml配置

spring:
  activiti:
    check-process-definitions: true #自動檢查、部署流程定義檔案
    database-schema-update: true #自動更新資料庫結構
    history-level: full #儲存曆史資料級别設定為full最進階别，便于曆史資料的追溯
    # process-definition-location-prefix: classpath:/processes/ #流程定義檔案存放目錄
    #process-definition-location-suffixes: #流程檔案格式
    #  - **.bpmn20.xml
    #  - **.bpmn

springboot環境下不再以activiti.cfg.xml檔案的形式配置，activiti使用starter配置後屬于spring下，是以在yml裡配置。

check-process-definitions【檢查Activiti資料表是否存在及版本号是否比對】預設為true，自動建立好表之後設為false。設為false會取消自動部署功能。
database-schema-update【在流程引擎啟動和關閉時處理資料庫模式】如下四個值:
- false （預設值）：在建立流程引擎時檢查庫模式的版本，如果版本不比對則抛出異常。
- true：在建立流程引擎時，執行檢查并在必要時對資料庫中所有的表進行更新，如果表不存在，則自動建立。、
- create-drop：在建立流程引擎時，會建立資料庫的表，并在關閉流程引擎時删除資料庫的表。
- drop-create：Activiti啟動時，執行資料庫表的删除操作，在Activiti關閉時，會執行資料庫表的建立操作。
history-level 【曆史資料儲存級别】
- none：不儲存任何的曆史資料，是以，在流程執行過程中，這是最高效的。
- activity：級别高于none，儲存流程執行個體與流程行為，其他資料不儲存。
- audit：除activity級别會儲存的資料外，還會儲存全部的流程任務及其屬性。audit為history的預設值。
- full：儲存曆史資料的最進階别，除了會儲存audit級别的資料外，還會儲存其他全部流程相關的細節資料，包括一些流程參數等。

1.1.5 添加processes目錄

SpringBoot內建activiti預設會從classpath下的processes目錄下讀取流程定義檔案，是以需要在src/main/resources目錄下添加processes目錄，并在目錄中建立流程檔案.

如果沒有processes目錄，則需要修改配置spring.activiti.process-definition-location-prefix，指定流程檔案存放目錄。

1.1.6 其他相關配置

現在系統的啟動類排除org.activiti.spring.boot.SecurityAutoConfiguration即可

@SpringBootApplication(exclude = SecurityAutoConfiguration.class,scanBasePackages="com.poly")

public class AvtivityApplication {
```
public static void main(String[] args) {
    SpringApplication.run(AvtivityApplication.class, args);
}

```
}

官方文檔給出的啟動類配置

@Configuration

@ComponentScan

@EnableAutoConfiguration

public class MyApplication {

public static void main(String[] args) {
    SpringApplication.run(MyApplication.class, args);
}

1.1.7 配置bpmn

通過插件配置

官方文檔測試bpmn檔案命名為one-task-process.bpmn20.xml 放入processes目錄

<?xml version="1.0" encoding="UTF-8"?>
<definitions
        xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL"
        xmlns:activiti="http://activiti.org/bpmn"
        targetNamespace="Examples">

    <process id="oneTaskProcess" name="The One Task Process">
        <startEvent id="theStart" />
        <sequenceFlow id="flow1" sourceRef="theStart" targetRef="theTask" />
        <userTask id="theTask" name="my task" />
        <sequenceFlow id="flow2" sourceRef="theTask" targetRef="theEnd" />
        <endEvent id="theEnd" />
    </process>

</definitions>

1.1.8 配置資料源

注意mysql連接配接池版本

# com.mysql.cj.jdbc.Driver
spring:
  datasource:
    driver-class-name: com.mysql.cj.jdbc.Driver
    url: jdbc:mysql://127.0.0.1:3306/activiti_test?useUnicode=true&characterEncoding=UTF-8&serverTimezone=UTC
    username: root
    password: 12345678

1.2 表介紹

在1.1.2~1.1.8完成後啟動項目會生成如下表

act_ge_ 通用資料表，ge是general的縮寫
act_hi_ 曆史資料表，hi是history的縮寫，對應HistoryService接口
act_id_ 身份資料表，id是identity的縮寫，對應IdentityService接口
act_re_ 流程存儲表，re是repository的縮寫，對應RepositoryService接口，存儲流程部署和流程定義等靜态資料

act_ru_ 運作時資料表，ru是runtime的縮寫，對應RuntimeService接口和TaskService接口，存儲流程執行個體和使用者任務等動态資料

資源庫流程規則表

1) act_re_deployment 部署資訊表

2) act_re_model  流程設計模型部署表

3) act_re_procdef  流程定義資料表

運作時資料庫表

1) act_ru_execution運作時流程執行執行個體表

2) act_ru_identitylink運作時流程人員表，主要存儲任務節點與參與者的相關資訊

3) act_ru_task運作時任務節點表

4) act_ru_variable運作時流程變量資料表

曆史資料庫表

1) act_hi_actinst 曆史節點表

2) act_hi_attachment曆史附件表

3) act_hi_comment曆史意見表

4) act_hi_identitylink曆史流程人員表

5) act_hi_detail曆史詳情表，提供曆史變量的查詢

6) act_hi_procinst曆史流程執行個體表

7) act_hi_taskinst曆史任務執行個體表

8) act_hi_varinst曆史變量表

組織機構表

1) act_id_group使用者組資訊表

2) act_id_info使用者擴充資訊表

3) act_id_membership使用者與使用者組對應資訊表

4) act_id_user使用者資訊表

1.3 開發執行個體

1.3.1 項目開發案例

通過actiBPM設定流程

在processes下建立bpmn流程，之後更改為bpmn20.xml格式（注:具體xml内容請看項目中processes檔案）

1.3.2 個人執行個體

思路

員工請假，先建立請假流程
員工填寫請假申請，也可以不填寫，直接結束流程
送出給直接主管審批，如果直接主管拒絕，則重新填寫，如果直接主管同意，再到部門主管審批，
部門主管審批部門主管同意，則請假流程結束，請假成功，如果部門主管不同意，傳回員工重新送出申請。

建立流程檔案

SpringBoot - 工作流Activiti開發

代碼

<?xml version="1.0" encoding="UTF-8" standalone="yes"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:dc="http://www.omg.org/spec/DD/20100524/DC" xmlns:di="http://www.omg.org/spec/DD/20100524/DI" xmlns:tns="http://www.activiti.org/testm1539766523202" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" expressionLanguage="http://www.w3.org/1999/XPath" id="m1539766523202" name="" targetNamespace="http://www.activiti.org/testm1539766523202" typeLanguage="http://www.w3.org/2001/XMLSchema">
  <process id="leave1" isClosed="false" isExecutable="true" processType="None">
    <startEvent id="_2" name="start"/>
    <userTask activiti:assignee="${leave.userId}" activiti:exclusive="true" id="_3" name="submit"/>
    <exclusiveGateway gatewayDirection="Unspecified" id="_4" name="result"/>
    <userTask activiti:assignee="${leave.approver1}" activiti:exclusive="true" id="_5" name="approve1"/>
    <exclusiveGateway gatewayDirection="Unspecified" id="_6" name="result"/>
    <userTask activiti:assignee="${leave.approver2}" activiti:exclusive="true" id="_7" name="approve2"/>
    <exclusiveGateway gatewayDirection="Unspecified" id="_8" name="result"/>
    <endEvent id="_9" name="end"/>
    <sequenceFlow id="_10" sourceRef="_2" targetRef="_3"/>
    <sequenceFlow id="_11" sourceRef="_3" targetRef="_4"/>
    <sequenceFlow id="_12" name="y" sourceRef="_4" targetRef="_5">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.submit==true}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_13" name="n" sourceRef="_4" targetRef="_9">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.submit==false}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_14" sourceRef="_5" targetRef="_6"/>
    <sequenceFlow id="_15" name="n" sourceRef="_6" targetRef="_7">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.agree1==true}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_16" sourceRef="_7" targetRef="_8"/>
    <sequenceFlow id="_17" name="y" sourceRef="_6" targetRef="_3">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.agree1==false}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_18" name="n" sourceRef="_8" targetRef="_3">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.agree2==false}]]></conditionExpression>
    </sequenceFlow>
    <sequenceFlow id="_19" name="y" sourceRef="_8" targetRef="_9">
      <conditionExpression xsi:type="tFormalExpression"><![CDATA[${leave.agree2==true}]]></conditionExpression>
    </sequenceFlow>
  </process>
</definitions>

編寫接口

@RestController

@RequestMapping("/level/v1")

public class LeaveController {

public static final Logger log = LoggerFactory.getLogger(LeaveController.class);

@Autowired
private RuntimeService runtimeService;

@Autowired
private TaskService taskService;

@Autowired
private ProcessEngine processEngine;

/**
 * 啟動流程
 * @param userId
 * @return
 */
@RequestMapping(value = "/start", method = RequestMethod.GET)
public Map<String, Object> start(@RequestParam String userId){
    Map<String, Object> vars = new HashMap<>();
    Leave leave = new Leave();
    leave.setUserId(userId);
    vars.put("leave",leave);
    ProcessInstance processInstance = runtimeService.startProcessInstanceByKey("leave1",vars);
    Map<String, Object> resultMap = new HashMap<>();
    return resultMap;
}

/**
 * 填寫請假單
 * @param leave
 * @return
 */
@RequestMapping(value="/apply", method = RequestMethod.POST)
public Map<String, Object> apply(@RequestBody Leave leave){
    Task task = taskService.createTaskQuery().taskId(leave.getTaskId()).singleResult();
    Map<String, Object> vars = new HashMap<>();
    Leave origin = (Leave) taskService.getVariable(leave.getTaskId(), "leave");
    origin.setDesc(leave.getDesc());
    origin.setStartDate(leave.getStartDate());
    origin.setEndDate(leave.getEndDate());
    origin.setTotalDay(leave.getTotalDay());
    origin.setApprover1(leave.getApprover1());
    origin.setApprover2(leave.getApprover2());
    origin.setSubmit(leave.getSubmit());
    vars.put("leave", origin);
    taskService.complete(leave.getTaskId(), vars);
    Map<String, Object> resultMap = ResultMapHelper.getSuccessMap();
    return resultMap;
}

/**
 * 查詢使用者流程
 * @param userId
 * @return
 */
@RequestMapping(value = "/find", method = RequestMethod.GET)
public Map<String, Object> find(@RequestParam("userId")String userId){
    List<Task> taskList = taskService.createTaskQuery().taskAssignee(userId).list();
    List<Leave> resultList = new ArrayList<>();
    if(!CollectionUtils.isEmpty(taskList)){
        for(Task task : taskList){
            Leave leave = (Leave) taskService.getVariable(task.getId(),"leave");
            leave.setTaskId(task.getId());
            leave.setTaskName(task.getName());
            resultList.add(leave);
        }
    }
    Map<String, Object> resultMap = ResultMapHelper.getSuccessMap();
    resultMap.put("datas", resultList);
    return resultMap;
}

/**
 * 直接主管審批
 * @param leave
 * @return
 */
@RequestMapping(value = "/approve1", method = RequestMethod.POST)
public Map<String, Object> approve1(@RequestBody Leave leave){
    Task task = taskService.createTaskQuery().taskId(leave.getTaskId()).singleResult();
    Map<String, Object> vars = new HashMap<>();
    Leave origin = (Leave) taskService.getVariable(leave.getTaskId(), "leave");
    origin.setApproveDesc1(leave.getApproveDesc1());
    origin.setAgree1(leave.getAgree1());
    vars.put("leave", origin);
    taskService.complete(leave.getTaskId(),vars);
    Map<String, Object> resultMap = ResultMapHelper.getSuccessMap();
    return resultMap;
}

/**
 * 部門主管審批
 * @param leave
 * @return
 */
@RequestMapping(value = "/approve2", method = RequestMethod.POST)
public Map<String, Object> approve2(@RequestBody Leave leave){
    Task task = taskService.createTaskQuery().taskId(leave.getTaskId()).singleResult();
    Map<String, Object> vars = new HashMap<>();
    Leave origin = (Leave) taskService.getVariable(leave.getTaskId(), "leave");
    origin.setApproveDesc2(leave.getApproveDesc2());
    origin.setAgree2(leave.getAgree2());
    vars.put("leave", origin);
    taskService.complete(leave.getTaskId(),vars);
    Map<String, Object> resultMap = ResultMapHelper.getSuccessMap();
    return resultMap;
}

/**
 * 檢視曆史記錄
 * @param userId
 * @return
 */
@RequestMapping(value="/findClosed", method = RequestMethod.GET)
public Map<String, Object> findClosed(String userId){
    HistoryService historyService = processEngine.getHistoryService();

    List<HistoricProcessInstance> list = historyService.createHistoricProcessInstanceQuery().processDefinitionKey("leave1").variableValueEquals("leave.userId",userId).list();
    List<Leave> leaves = new ArrayList<>();
    for(HistoricProcessInstance pi : list){
        leaves.add((Leave) pi.getProcessVariables().get("leave"));
    }
    Map<String, Object> resultMap = ResultMapHelper.getSuccessMap();
    resultMap.put("datas", leaves);
    return resultMap;
}

public class Leave implements Serializable {
    private static final long serialVersionUID = 2248469053125414262L;

    private String userId;

    private Boolean submit;

    private Date startDate;

    private Date endDate;

    private float totalDay;

    private String desc;

    private String taskId;

    private String taskName;

    private String approver1;

    private Boolean agree1;

    private String approveDesc1;

    private String approver2;

    private Boolean agree2;

    private String approveDesc2;
}
