作者：閑魚技術-爐軍
背景
在電商類APP裡，圖檔到現在為止仍然是最重要的資訊承載媒介，不得不說逛淘寶的過程，其實就是一個看圖檔的過程。而商品詳情頁中的圖檔，通常是頁面中記憶體占用最多的内容，占用了整個頁面記憶體的超過 50%。
閑魚在Flutter化的過程中，選擇了商品詳情頁作為第一個落地的場景。通過多版本的疊代完善，基于Flutter的詳情頁已經在閑魚穩定運作。然而正因為詳情頁的圖檔量大，導緻Flutter裡圖檔相關的問題一直揮之不去。
1：記憶體問題 --- 連續push flutter界面記憶體累積
2：安裝包問題 --- 過渡時期兩份重複資源檔案。
3：尋址緩存問題 --- 原有的尋址緩存政策無法複用。
4：圖檔複用問題 --- Native和Flutter重複下載下傳相同圖檔。
解決方案----FXTexImage_V1
為了解決這些問題，我們嘗試着尋找一種新的思路，一種能夠将flutter與native串聯起來的思路。而之前做視訊播放器的方案給了我們啟發。
熟悉Flutter的同學應該都知道，Flutter的視訊元件是基于一個Flutter提供的一個叫“外接紋理”的技術實作的，關于flutter外接紋理，本人另外有一篇文章有更詳細的論述，這裡不再贅述。

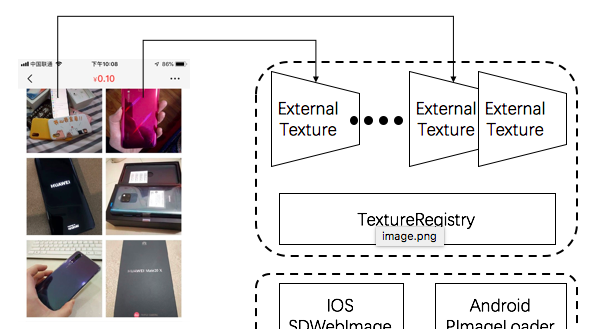

https://mp.weixin.qq.com/s/KkCsBvnRayvpXdI35J3fnw我們将每一張圖檔假想成一個：靜态的視訊。圖檔的内容由一個external_texture來負責顯示，而這個external_texture則由native端提供具體的渲染資料。
通過這種方案，我們便可以通過external_texture這座橋梁，将flutter作為native端圖檔的一個最終展示場所。而所有的下載下傳、緩存、裁剪等邏輯都可以複用原來的native圖檔庫。
基于這個基本架構，我們形成了我們第一版本的圖檔渲染元件：FXTexImage----V1。這個元件很好的解決了Flutter引入的安裝包、圖檔緩存、圖檔複用等問題。
但是圖檔最大的問題：記憶體問題，并沒有得到解決。
記憶體優化----FXTexImage_V2
為了使用者體驗，通常會有連續push若幹個界面的場景（比如閑魚的詳情頁，點選底部的推薦清單，可以一直往下push新的詳情頁），這種場景下，每一個界面都有大量的圖檔展示。是以在引入flutter以後，閑魚在iPhone 6P等機型上通常隻能push10個左右詳情頁就挂了。
在考慮到在顯示過程中，真正使用者可見的頁面，其實隻有目前棧頂的兩個頁面，基于這個特征我們就做了優化邏輯：
1：在push詳情頁過程中，我們隻保留了目前展示頁和目前頁的前一頁的圖檔資源，而之前的資源全部都做了釋放（隻是圖檔資源的釋放，整個頁面還有頁面中的其他元素還是做了保留）。
2：為了做到使用者無感覺，我們在pop過程中，會預先去加載目前界面下一個界面的圖檔資源。
通過這種方式，理論上我們可以釋放掉不可見的資源，進而保證在持續Push界面過程中記憶體緩慢增長，但是實踐過程中發現記憶體仍然持續增長。
經過排查，我們發現flutter 1.0版本以及0.8.2版本裡，SurfaceTextureRegistry提供了release方法，這裡将會把建立的SurfaceTexture進行釋放。然而測試過程中發現，單單對SurfaceTexture釋放，并沒有完全釋放記憶體，當反複建立對象時仍然會閃退。為此，我們在AndroidExternalTextureGL的析構函數中增加了紋理的釋放glDeleteTextures邏輯。
然而，AndroidExternalTextureGL的析構是在flutter的GPU線程調用的，而external_texture的release方法通常是在主線程，也就是PlatForm線程調用的。不同線程調用的問題就是會導緻一個詭異的問題：
推測是不同線程釋放的邏輯影響了GL環境，導緻文字渲染出了問題。
是以，為了解決該問題，我們删除了SurfaceTextureRegistry的release方法裡面SufaceTexture的釋放邏輯，并且将SurfaceTexture的釋放，放到AndroidExternalTextureGL析構階段，通過Jni調用java方法實作資源釋放。
AndroidExternalTextureGL::~AndroidExternalTextureGL(){
if (state_ == AttachmentState::attached) {
Detach();
if (texture_name_ != 0)
{
glDeleteTextures(1, &texture_name_);
texture_name_ = 0;
}
}
Release();
state_ = AttachmentState::detached;
} void AndroidExternalTextureGL::Release() {
JNIEnv* env = fml::jni::AttachCurrentThread();
fml::jni::ScopedJavaLocalRef<jobject> surfaceTexture =
surface_texture_.get(env);
if (!surfaceTexture.is_null()) {
SurfaceTextureRelease(env, surfaceTexture.obj());
}
} void SurfaceTextureRelease(JNIEnv* env, jobject obj) {
env->CallVoidMethod(obj, g_release_method);
FML_CHECK(CheckException(env));
} g_release_method = env->GetMethodID(g_surface_texture_class->obj(), "release", "()V"); CPU優化----FXTexImage_V3
通過外界紋理渲染圖檔+不可見頁面資源釋放，我們解決了上述提出的一系列問題，但是又引入了新的問題：CPU偏高，滑動幀率偏低。通過測試，在詳情頁滑動過程中，IOS和Android的CPU都比Flutter原生元件高10%以上，這個顯然無法應用。
經過排查，發現CPU高的原因是：
IOS端： iOS的IOSExternalTextureGL模型是一個拉資料的模型，native端register一個CVPixelBuffer的生産者，當需要繪制時，都會調用一次這個生産者的copyPixelbuffer方法去拉一次資料。然後将拉到的CVPixelBuffer對象轉換成GPU Texture。這裡每一次轉換都換造成CPU較大開銷。
并且這種拉資料的機制就要求這個生産者的必須一直保留着這個CVPixelBuffer對象（否則界面重刷以後，圖檔區域就顯示白屏）。
Android端： android 的資料存儲在SurfaceTexture中。每一次external_texture layer需要繪制時候都會從SurfaceTexture中去update 資料到紋理中，由于SurfaceTexture使用基于EGLImage共享記憶體，是以雖然沒有雙份記憶體的問題，但是每一次update 都會帶來較大的CPU開銷。
在之前外接紋理的文章中，我們提出了一種新的基于共享上下文的外接紋理方案。并在我們視訊的拍攝和編輯中得到了很好的應用。該方案當初提出來，是為了解決視訊資料從CPU -> GPU -> CPU -> GPU 輸送的問題而提出來的。
但是在圖檔這個場景下， 新的外接紋理方案下，一張圖檔在native端加載完成以後，立刻被轉換成一個OpenGL的Texture，然後圖檔的資源馬上被釋放。當界面重新整理時，對于同一張圖檔的重新渲染，IOSExternalTextureGL不需要再去做将資料（CVPixelBuffer或者SurfaceTexture)轉換到Texture的邏輯，而是直接使用之前建立好的Texture。
經過這一步優化，我們很好的限制了iOS的CPU和記憶體，Android的CPU。
通過測試對比，V3版本的圖檔元件，相比于Flutter原生圖檔元件，在詳情頁正常滑動操作過程中，平均CPU高出3%左右，雖然仍差于原生元件，單相對是可以接受的。
結果
記憶體： 基于新圖檔元件，我們很好的限制住了連續push 下的記憶體增長速度，順利的将iPhone 6P上的詳情頁push 最大數量從10個增加到了30個以上。
在同一線上版本中，我們通過控制ABTest開關，測試新的圖檔渲染方案和Flutter自帶圖檔元件方案的Abort率，發現新圖檔元件下閑魚的Abort率降低20%。
安裝包： 新元件下，所有的資源元件與原來native資源共用，所有flutter期間新引入的資源出了gif圖，全部删除，減少安裝包900k+。并且後續可以不用繼續新增。
尋址政策: 複用native圖檔元件，基于阿裡系自己的圖檔下載下傳元件，這樣可以做到随着集團元件更新版本，相容版本過程中各種新的尋址方式和圖檔格式。
圖檔複用：複用native圖檔元件，當圖檔位址命中緩存，可直接緩存加載，尺寸不一緻時可以預先傳回緩存圖同時加載大圖，這樣大大增強詳情頁大圖預覽的浏覽體驗。
遺留問題
圖檔元件已經在閑魚上全量部署，然而還是有一些問題沒有得到很好的解決，上文提到過CPU比原生圖檔元件高3%左右，雖然使用者沒有感官體驗，但是還是有優化空間。
還有就是Flutter針對ExternalTexture的紋理渲染時沒有開啟抗鋸齒，導緻小圖在大區域渲染時比原生元件效果要差。這裡還需要繼續排查原因。
最後，FXTexImage元件還在持續優化中，當解決上述遺留問題以後便會在Github上開源。
