基于Spark Streaming 進行 MySQL Binlog 日志準實時傳輸

基本架構

RDS -> SLS -> Spark Streaming -> Spark HDFS

上述鍊路主要包含3個過程：

1. 如何把 RDS 的 binlog 收集到 SLS。
2. 如何通過 Spark Streaming 将 SLS 中的日志讀取出來，進行分析。
3. 如何把鍊路 2 中讀取和處理過的日志，儲存到 Spark HDFS中。

環境準備

1. 安裝一個 MySQL 類型的資料庫（使用 MySQL 協定，例如 RDS、DRDS 等)，開啟 log-bin 功能，且配置 binlog 類型為 ROW 模式（RDS預設開啟）。
2. 開通 SLS 服務。

操作步驟

1. 檢查 MySQL 資料庫環境。
   1. 檢視是否開啟 log-bin 功能。

   mysql> show variables like "log_bin";
   +---------------+-------+
   | Variable_name | Value |
   +---------------+-------+
   | log_bin       | ON    |
   +---------------+-------+
   1 row in set (0.02 sec)

   1. 檢視 binlog 類型

   mysql> show variables like "binlog_format";
   +---------------+-------+
   | Variable_name | Value |
   +---------------+-------+
   | binlog_format | ROW   |
   +---------------+-------+
   1 row in set (0.03 sec)

2. 添加使用者權限。（也可以直接通過RDS控制台添加）

   CREATE USER canal IDENTIFIED BY ‘canal’;GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON . TO ‘canal’@’%’;FLUSH PRIVILEGES;

3. 為 SLS 服務添加對應的配置檔案，并檢查資料是否正常采集。
   1. 在 SLS 控制台添加對應的 project 和 logstore，例如：建立一個名稱為 canaltest 的 project，然後建立一個名稱為 canal 的 logstore。
   2. 對 SLS 進行配置：在 /etc/ilogtail 目錄下建立檔案user_local_config.json，具體配置如下：

   {
   "metrics": {
    "##1.0##canaltest$plugin-local": {
        "aliuid": "****",
        "enable": true,
        "category": "canal",
        "defaultEndpoint": "*******",
        "project_name": "canaltest",
        "region": "cn-hangzhou",
        "version": 2
        "log_type": "plugin",
        "plugin": {
            "inputs": [
                {
                    "type": "service_canal",
                    "detail": {
                        "Host": "*****",
                        "Password": "****",
                        "ServerID": ****,
                        "User" : "***",
                        "DataBases": [
                            "yourdb"
                        ],
                        "IgnoreTables": [
                            "\\S+_inner"
                        ],
                         "TextToString" : true
                    }
                }
            ],
            "flushers": [
                {
                    "type": "flusher_sls",
                    "detail": {}
                }
            ]
        }
    }
   }
   }

   其中 detail 中的 Host 和 Password 等資訊為 MySQL 資料庫資訊，User 資訊為之前授權過的使用者名。aliUid、defaultEndpoint、project_name、category 請根據自己的實際情況填寫對應的使用者和 SLS 資訊。

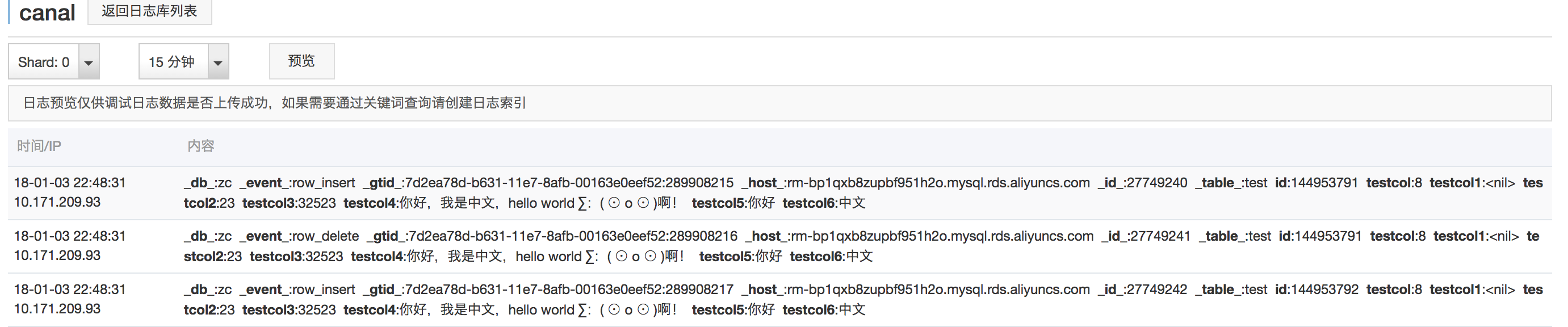

   1. 等待約 2 分鐘，通過 SLS 控制台檢視日志資料是否上傳成功，具體如圖所示。



如果日志資料沒有采內建功，請根據SLS的提示，檢視SLS的采集日志進行排查。

1. 準備代碼，将代碼編譯成 jar 包，然後上傳到 OSS。
   1. 将 EMR 的示例代碼通過 git 複制下來，然後進行修改，具體指令為：

   git clone https://github.com/aliyun/aliyun-emapreduce-demo.git。

   示例代碼中已經有 LoghubSample 類，該類主要用于從 SLS 采集資料并列印。以下是修改後的代碼，供參考：

   package com.aliyun.emr.example
   import org.apache.spark.SparkConf
   import org.apache.spark.storage.StorageLevel
   import org.apache.spark.streaming.aliyun.logservice.LoghubUtils
   import org.apache.spark.streaming.{Milliseconds, StreamingContext}
   object LoghubSample {
   def main(args: Array[String]): Unit = {
   if (args.length < 7) {
    System.err.println(
      """Usage: bin/spark-submit --class LoghubSample examples-1.0-SNAPSHOT-shaded.jar
        |
        |
      """.stripMargin)
    System.exit(1)
   }
   val loghubProject = args(0)
   val logStore = args(1)
   val loghubGroupName = args(2)
   val endpoint = args(3)
   val accessKeyId = args(4)
   val accessKeySecret = args(5)
   val batchInterval = Milliseconds(args(6).toInt * 1000)
   val conf = new SparkConf().setAppName("Mysql Sync")
   //    conf.setMaster("local[4]");
   val ssc = new StreamingContext(conf, batchInterval)
   val loghubStream = LoghubUtils.createStream(
    ssc,
    loghubProject,
    logStore,
    loghubGroupName,
    endpoint,
    1,
    accessKeyId,
    accessKeySecret,
    StorageLevel.MEMORY_AND_DISK)
   loghubStream.foreachRDD(rdd =>
      rdd.saveAsTextFile("/mysqlbinlog")
   )
   ssc.start()
   ssc.awaitTermination()
   }
   }

其中的主要改動是：

loghubStream.foreachRDD(rdd => rdd.saveAsObjectFile(“/mysqlbinlog”) )

這樣在 EMR 叢集中運作時，就會把Spark Streaming 中流出來的資料，儲存到 EMR 的 HDFS 中。

1. 說明

   由于如果要在本地運作，請在本地環境提前搭建 Hadoop 叢集。

由于 EMR 的 Spark SDK 做了更新，其示例代碼比較舊，不能直接在參數中傳遞 OSS 的 AccessKeyId、AccessKeySecret， 而是需要通過 SparkConf 進行設定，如下所示。

trait RunLocally {
val conf = new SparkConf().setAppName(getAppName).setMaster("local[4]")
conf.set("spark.hadoop.fs.oss.impl", "com.aliyun.fs.oss.nat.NativeOssFileSystem")
conf.set("spark.hadoop.mapreduce.job.run-local", "true")
conf.set("spark.hadoop.fs.oss.endpoint", "YourEndpoint")
conf.set("spark.hadoop.fs.oss.accessKeyId", "YourId")
conf.set("spark.hadoop.fs.oss.accessKeySecret", "YourSecret")
conf.set("spark.hadoop.job.runlocal", "true")
conf.set("spark.hadoop.fs.oss.impl", "com.aliyun.fs.oss.nat.NativeOssFileSystem")
conf.set("spark.hadoop.fs.oss.buffer.dirs", "/mnt/disk1")
val sc = new SparkContext(conf)
def getAppName: String
}

在本地調試時，需要把 loghubStream.foreachRDD(rdd => rdd.saveAsObjectFile(“/mysqlbinlog”) ) 中的 /mysqlbinlog 修改成本地 HDFS的位址。

1. 代碼編譯。

   在本地調試完成後，我們可以通過如下指令進行打包編譯：

2. clean install

3. 上傳 jar 包。

   請先在 OSS 上建立 bucket 為 qiaozhou-EMR/jar的目錄，然後通過OSS 控制台或 OSS 的 SDK 将 /target/shaded目錄下的 examples-1.1-shaded.jar上傳到 OSS 的這個目錄下。上傳後的 jar 包位址為 oss://qiaozhou-EMR/jar/examples-1.1-shaded.jar，這個位址在後面會用上，如下圖所示：

1. 搭建 EMR 叢集，建立任務并運作執行計劃。
   1. 通過 EMR 控制台建立一個 EMR 叢集，大約需要 10 分鐘左右，請耐心等待。

   2. 建立一個類型為 Spark 的作業。

      請根據您具體的配置将

      SLS_endpoint $SLS_access_id $SLS_secret_key

      替換成真實值。請注意參數的順序，否則可能會報錯。

   —master yarn —deploy-mode client —driver-memory 4g —executor-memory 2g —executor-cores 2 —class com.aliyun.EMR.example.LoghubSample ossref://EMR-test/jar/examples-1.1-shaded.jar canaltest canal sparkstreaming $SLS_endpoint $SLS_access_id $SLS_secret_key 1

運作以上的指令

1. 查詢 Master 節點的IP
2. 通過 SSH 登入後，執行以下指令：
3. fs -ls /
4. 可以看到 mysqlbinlog 開頭的目錄，再通過以下指令檢視 mysqlbinlog 檔案:
5. fs -ls /mysqlbinlog

還可以通過 hadoop fs -cat /mysqlbinlog/part-00000 指令檢視檔案内容。

1. 錯誤排查。

   如果沒有看到正常的結果，可以登陸節點，檢視對應的作業的錯誤情況。
