RocketMQ源碼分析之RocketMQ事務消息實作原理中篇----事務消息狀态回查

在閱讀本文前，若您對RocketMQ技術感興趣，請加入 RocketMQ技術交流群

上節已經梳理了RocketMQ發送事務消息的流程（基于二階段送出），本節将繼續深入學習事務狀态消息回查，我們知道，第一次送出到消息伺服器時消息的主題被替換為RMQ_SYS_TRANS_HALF_TOPIC，本地事務執行完後如果傳回本地事務狀态為UN_KNOW時，第二次送出到伺服器時将不會做任何操作，也就是說此時消息還存在與RMQ_SYS_TRANS_HALF_TOPIC主題中，并不能被消息消費者消費，那這些消息最終如何被送出或復原呢？

原來RocketMQ使用TransactionalMessageCheckService線程定時去檢測

RMQ_SYS_TRANS_HALF_TOPIC主題中的消息，回查消息的事務狀态。TransactionalMessageCheckService的檢測頻率預設1分鐘，可通過在broker.conf檔案中設定transactionCheckInterval的值來改變預設值，機關為毫秒。

接下來将深入分析該線程的實作原理，進而解開事務消息回查機制。

TransactionalMessageCheckService#onWaitEnd
protected void onWaitEnd() {
        long timeout = brokerController.getBrokerConfig().getTransactionTimeOut();         // @1
        int checkMax = brokerController.getBrokerConfig().getTransactionCheckMax();    // @2
        long begin = System.currentTimeMillis();
        log.info("Begin to check prepare message, begin time:{}", begin);
        this.brokerController.getTransactionalMessageService().check(timeout, checkMax, this.brokerController.getTransactionalMessageCheckListener());       // @3
        log.info("End to check prepare message, consumed time:{}", System.currentTimeMillis() - begin);
    }

代碼@1：從broker配置檔案中擷取transactionTimeOut參數值。

代碼@2：從broker配置檔案中擷取transactionCheckMax參數值，表示事務的最大檢測次數，如果超過檢測次數，消息會預設為丢棄，即復原消息。

接下來重點分析TransactionalMessageService#check的實作邏輯：

org.apache.rocketmq.broker.transaction.queue.TransactionalMessageServiceImpl
TransactionalMessageServiceImpl#check
String topic = MixAll.RMQ_SYS_TRANS_HALF_TOPIC;
Set<MessageQueue> msgQueues = transactionalMessageBridge.fetchMessageQueues(topic);
if (msgQueues == null || msgQueues.size() == 0) {
      log.warn("The queue of topic is empty :" + topic);
      return;
}

step1：根據主題名稱，擷取該主題下所有的消息隊列。

TransactionalMessageServiceImpl#check
for (MessageQueue messageQueue : msgQueues) {
    // ...
}

Step2：循環周遊消息隊列，從單個消息消費隊列去擷取消息。

TransactionalMessageServiceImpl#check
long startTime = System.currentTimeMillis();
MessageQueue opQueue = getOpQueue(messageQueue);
long halfOffset = transactionalMessageBridge.fetchConsumeOffset(messageQueue);
long opOffset = transactionalMessageBridge.fetchConsumeOffset(opQueue);
log.info("Before check, the queue={} msgOffset={} opOffset={}", messageQueue, halfOffset, opOffset);
if (halfOffset < 0 || opOffset < 0) {
     log.error("MessageQueue: {} illegal offset read: {}, op offset: {},skip this queue", messageQueue, halfOffset, opOffset);
     continue;
}

Step3：擷取對應的操作隊列，其主題為：RMQ_SYS_TRANS_OP_HALF_TOPIC，然後擷取操作隊列的消費進度、待操作的消費隊列的消費進度，如果任意一小于0，忽略該消息隊列，繼續處理下一個隊列。

TransactionalMessageServiceImpl#check
List<Long> doneOpOffset = new ArrayList<>();
HashMap<Long, Long> removeMap = new HashMap<>();
PullResult pullResult = fillOpRemoveMap(removeMap, opQueue, opOffset, halfOffset, doneOpOffset);
if (null == pullResult) {
      log.error("The queue={} check msgOffset={} with opOffset={} failed, pullResult is null",
      messageQueue, halfOffset, opOffset);
      continue;
}

Step4：調用fillOpRemoveMap主題填充removeMap、doneOpOffset資料結構，這裡主要的目的是避免重複調用事務回查接口，這裡說一下RMQ_SYS_TRANS_HALF_TOPIC、RMQ_SYS_TRANS_OP_HALF_TOPIC這兩個主題的作用。

RMQ_SYS_TRANS_HALF_TOPIC：prepare消息的主題，事務消息首先先進入到該主題。

RMQ_SYS_TRANS_OP_HALF_TOPIC：當消息伺服器收到事務消息的送出或復原請求後，會将消息存儲在該主題下。

TransactionalMessageServiceImpl#check
// single thread
int getMessageNullCount = 1;
long newOffset = halfOffset;
long i = halfOffset;                         // @1
while (true) {
if (System.currentTimeMillis() - startTime > MAX_PROCESS_TIME_LIMIT) {                                        // @2
          log.info("Queue={} process time reach max={}", messageQueue, MAX_PROCESS_TIME_LIMIT);
        break;
      }
      if (removeMap.containsKey(i)) {         // @3
            log.info("Half offset {} has been committed/rolled back", i);
            removeMap.remove(i);
      } else {
            GetResult getResult = getHalfMsg(messageQueue, i);      // @4
            MessageExt msgExt = getResult.getMsg();
            if (msgExt == null) {       // @5
                if (getMessageNullCount++ > MAX_RETRY_COUNT_WHEN_HALF_NULL) {
                    break;
                }
                if (getResult.getPullResult().getPullStatus() == PullStatus.NO_NEW_MSG) {
                       log.info("No new msg, the miss offset={} in={}, continue check={}, pull result={}", i,
                       messageQueue, getMessageNullCount, getResult.getPullResult());
                       break;
               } else {
                       log.info("Illegal offset, the miss offset={} in={}, continue check={}, pull result={}",
                                    i, messageQueue, getMessageNullCount, getResult.getPullResult());
                       i = getResult.getPullResult().getNextBeginOffset();
                       newOffset = i;
                       continue;
               }
       }

       if (needDiscard(msgExt, transactionCheckMax) || needSkip(msgExt)) {    // @6
                listener.resolveDiscardMsg(msgExt);
                newOffset = i + 1;
                i++;
                continue;
       }
       if (msgExt.getStoreTimestamp() >= startTime) {
               log.info("Fresh stored. the miss offset={}, check it later, store={}", i,
                                new Date(msgExt.getStoreTimestamp()));
               break;
       }

       long valueOfCurrentMinusBorn = System.currentTimeMillis() - msgExt.getBornTimestamp();     // @7
       long checkImmunityTime = transactionTimeout;
       String checkImmunityTimeStr = msgExt.getUserProperty(MessageConst.PROPERTY_CHECK_IMMUNITY_TIME_IN_SECONDS);
       if (null != checkImmunityTimeStr) {  // @8
             checkImmunityTime = getImmunityTime(checkImmunityTimeStr, transactionTimeout);
             if (valueOfCurrentMinusBorn < checkImmunityTime) {
                   if (checkPrepareQueueOffset(removeMap, doneOpOffset, msgExt, checkImmunityTime)) {
                          newOffset = i + 1;
                          i++;
                         continue;
                    }
              }
        } else {   // @9
              if ((0 <= valueOfCurrentMinusBorn) && (valueOfCurrentMinusBorn < checkImmunityTime)) {
                    log.info("New arrived, the miss offset={}, check it later checkImmunity={}, born={}", i,
                    checkImmunityTime, new Date(msgExt.getBornTimestamp()));
                    break;
               }
       }
       List<MessageExt> opMsg = pullResult.getMsgFoundList();
       boolean isNeedCheck = (opMsg == null && valueOfCurrentMinusBorn > checkImmunityTime)
                 || (opMsg != null && (opMsg.get(opMsg.size() - 1).getBornTimestamp() - startTime > transactionTimeout))
                 || (valueOfCurrentMinusBorn <= -1);     // @10

        if (isNeedCheck) {
                if (!putBackHalfMsgQueue(msgExt, i)) {    // @11
                       continue;
                }
                listener.resolveHalfMsg(msgExt);
        } else {
                pullResult = fillOpRemoveMap(removeMap, opQueue, pullResult.getNextBeginOffset(), halfOffset, doneOpOffset);   // @12
                log.info("The miss offset:{} in messageQueue:{} need to get more opMsg, result is:{}", i,
                                messageQueue, pullResult);
                continue;
        }
   }
  newOffset = i + 1;
  i++;
}
if (newOffset != halfOffset) {    // @13
     transactionalMessageBridge.updateConsumeOffset(messageQueue, newOffset);
}
long newOpOffset = calculateOpOffset(doneOpOffset, opOffset);
if (newOpOffset != opOffset) {  // @14
     transactionalMessageBridge.updateConsumeOffset(opQueue, newOpOffset);
}

本段代碼比較長，卻是事務狀态回查的重點實作。

代碼@1：先解釋幾個局部變量的含義。

getMessageNullCount ：擷取空消息的次數
newOffset ：目前處理RMQ_SYS_TRANS_HALF_TOPIC#queueId的最新進度
i：目前處理消息的隊列偏移量，其主題依然為RMQ_SYS_TRANS_HALF_TOPIC。

代碼@2：這段代碼應該不陌生，這是RocketMQ處理任務的一個通用處理邏輯，就是一個任務處理，可以限制每次最多處理的時間，RocketMQ為待檢測主題RMQ_SYS_TRANS_HALF_TOPIC的每個隊列，做事務狀态回查，一次最多不超過60S，目前該值不可配置。

代碼@3：如果removeMap中包含目前處理的消息，則繼續下一條，removeMap中的值是通過Step3中填充的，具體實作邏輯是從RMQ_SYS_TRANS_OP_HALF_TOPIC主題中拉取32條，如果拉取的消息隊列偏移量大于等于RMQ_SYS_TRANS_HALF_TOPIC#queueId目前的處理進度時，會添加到removeMap中，表示已處理過。

代碼@4：根據消息隊列偏移量i從消費隊列中擷取消息。

代碼@5：如果消息為空，則根據允許重複次數進行操作，預設重試一次，目前不可配置。其具體實作為：

如果超過重試次數，直接跳出，結束該消息隊列的事務狀态回查。
如果是由于沒有新的消息而傳回為空（拉取狀态為：PullStatus.NO_NEW_MSG），則結束該消息隊列的事務狀态回查。

1.其他原因，則将偏移量i設定為： getResult.getPullResult().getNextBeginOffset()，重新拉取。

代碼@6：判斷該消息是否需要discard(吞沒，丢棄，不處理)、或skip(跳過)，其依據如下：

needDiscard 依據：如果該消息回查的次數超過允許的最大回查次數，則該消息将被丢棄，即事務消息送出失敗，不能被消費者消費，其做法，主要是每回查一次，在消息屬性TRANSACTION_CHECK_TIMES中增1，預設最大回查次數為5次。
needSkip依據：如果事務消息超過檔案的過期時間，預設72小時（具體請檢視RocketMQ過期檔案相關内容），則跳過該消息。

代碼@7：處理事務逾時相關概念，先解釋幾個局部變量：、

valueOfCurrentMinusBorn ：該消息已存儲的時間,等于系統目前時間減去消息存儲的時間戳。
checkImmunityTime ：立即檢測事務消息的時間。
transactionTimeout：事務消息的逾時時間，其設計的意義是，應用程式在發送事務消息後，事務不會馬上送出，該時間就是假設事務消息發送成功後，應用程式事務送出的時間，在這段時間内，RocketMQ任務事務未送出，故不應該在這個時間段向應用程式發送回查請求。

代碼@8：如果消息指定了事務消息過期時間屬性（PROPERTY_CHECK_IMMUNITY_TIME_IN_SECONDS），如果目前時間已超過該值。

代碼@9：如果目前時間還未過（應用程式事務結束時間），則跳出本次回查處理的，等下一次再試。

代碼@10：判斷是否需要發送事務回查消息，具體邏輯：

如果從操作隊列(RMQ_SYS_TRANS_OP_HALF_TOPIC)中沒有已處理消息并且已經超過（應用程式事務結束時間），參數transactionTimeOut值。
如果操作隊列不為空，并且最後一天條消息的存儲時間已經超過transactionTimeOut值。

代碼@11：如果需要發送事務狀态回查消息，則先将消息再次發送到RMQ_SYS_TRANS_HALF_TOPIC主題中，發送成功則傳回true，否則傳回false，這裡還有一個實作關鍵點：

if (putMessageResult != null
            && putMessageResult.getPutMessageStatus() == PutMessageStatus.PUT_OK) {
            msgExt.setQueueOffset(
                putMessageResult.getAppendMessageResult().getLogicsOffset());
            msgExt.setCommitLogOffset(
                putMessageResult.getAppendMessageResult().getWroteOffset());
            msgExt.setMsgId(putMessageResult.getAppendMessageResult().getMsgId());
}

如果發送成功，會将該消息的queueOffset、commitLogOffset設定為重新存入的偏移量，為什麼需要這樣呢，答案在listener.resolveHalfMsg(msgExt)中。

AbstractTransactionalMessageCheckListener#resolveHalfMsg
public void resolveHalfMsg(final MessageExt msgExt) {
        executorService.execute(new Runnable() {
            @Override
            public void run() {
                try {
                    sendCheckMessage(msgExt);
                } catch (Exception e) {
                    LOGGER.error("Send check message error!", e);
                }
            }
        });
    }

發送具體的事務回查機制，這裡用一個線程池來異步發送回查消息，為了回查進度儲存的簡化，這裡隻要發送了回查消息，目前回查進度會向前推動，如果回查失敗，上一步驟新增的消息将可以再次發送回查消息，那如果回查消息發送成功，那會不會下一次又重複發送回查消息呢？這個可以根據OP隊列中的消息來判斷是否重複，如果回查消息發送成功并且消息伺服器完成送出或復原操作，這條消息會發送到OP隊列中，然後fillOpRemoveMap根據處理進度擷取一批已處理的消息，來與消息判斷是否重複，由于fillopRemoveMap一次隻拉32條消息，那又如何保證一定能拉取到與目前消息的處理記錄呢？其實就是通過代碼@10來實作的，如果此批消息最後一條未超過事務延遲消息，則繼續拉取更多消息進行判斷（@12）和(@14),op隊列也會随着回查進度的推進而推進。

代碼@12：如果無法判斷是否發送回查消息，則加載更多的已處理消息進行刷選。

代碼@13：儲存(Prepare)消息隊列的回查進度。

代碼@14：儲存處理隊列（op）的進度。

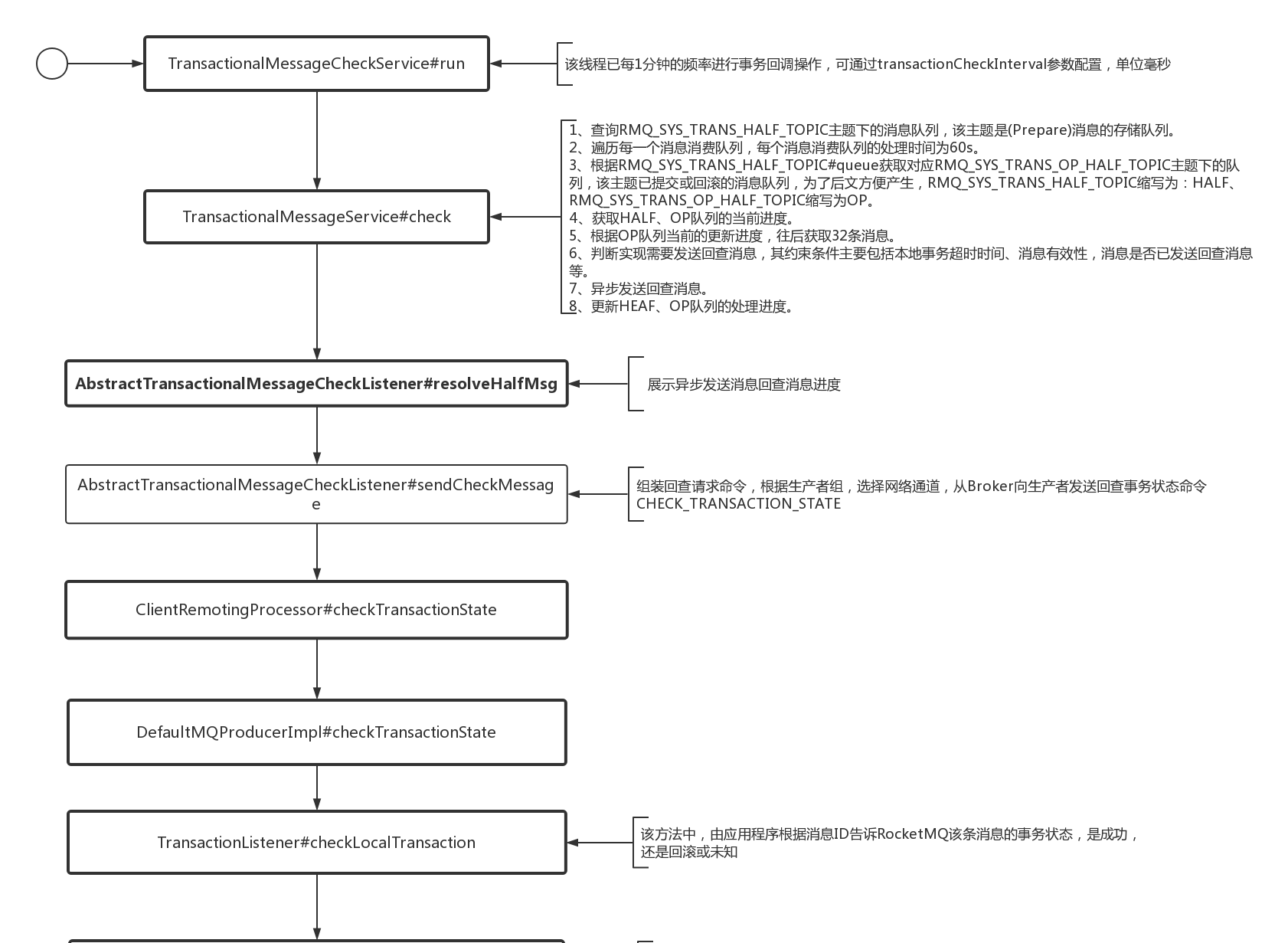

上述講解了TransactionalMessageCheckService回查定時線程的發送回查消息的整體流程與實作細節，接下來重點分析一下上述步驟@11,通過異步方式發送消息回查的實作過程。

AbstractTransactionalMessageCheckListener#sendCheckMessage
public void sendCheckMessage(MessageExt msgExt) throws Exception {
        CheckTransactionStateRequestHeader checkTransactionStateRequestHeader = new CheckTransactionStateRequestHeader();
        checkTransactionStateRequestHeader.setCommitLogOffset(msgExt.getCommitLogOffset());
        checkTransactionStateRequestHeader.setOffsetMsgId(msgExt.getMsgId());
        checkTransactionStateRequestHeader.setMsgId(msgExt.getUserProperty(MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX));
        checkTransactionStateRequestHeader.setTransactionId(checkTransactionStateRequestHeader.getMsgId());
        checkTransactionStateRequestHeader.setTranStateTableOffset(msgExt.getQueueOffset());    // @1
        msgExt.setTopic(msgExt.getUserProperty(MessageConst.PROPERTY_REAL_TOPIC));
        msgExt.setQueueId(Integer.parseInt(msgExt.getUserProperty(MessageConst.PROPERTY_REAL_QUEUE_ID)));
        msgExt.setStoreSize(0);      // @2
        String groupId = msgExt.getProperty(MessageConst.PROPERTY_PRODUCER_GROUP);     // @3
        Channel channel = brokerController.getProducerManager().getAvaliableChannel(groupId);
        if (channel != null) {
            brokerController.getBroker2Client().checkProducerTransactionState(groupId, channel, checkTransactionStateRequestHeader, msgExt);     // @4
        } else {
            LOGGER.warn("Check transaction failed, channel is null. groupId={}", groupId);
        }
    }

代碼@1：首先建構回查事務狀态請求消息，請求核心參數包括：消息offsetId、消息ID(索引)、消息事務ID、事務消息隊列中的偏移量（RMQ_SYS_TRANS_HALF_TOPIC）。

代碼@2：恢複原消息的主題、隊列，并設定storeSize為0。

代碼@3：擷取生産者組名稱。

代碼@4：根據生産者組擷取任意一個生産者，通過與其連接配接發送事務回查消息，回查消息的請求者為【Broker伺服器】，接收者為(client，具體為消息生産者)。

其處理類為：org.apache.rocketmq.client.impl.ClientRemotingProcessor#processRequest，其詳細邏輯實作方法為：

ClientRemotingProcessor#checkTransactionState
public RemotingCommand checkTransactionState(ChannelHandlerContext ctx,
        RemotingCommand request) throws RemotingCommandException {
        final CheckTransactionStateRequestHeader requestHeader =
            (CheckTransactionStateRequestHeader) request.decodeCommandCustomHeader(CheckTransactionStateRequestHeader.class);
        final ByteBuffer byteBuffer = ByteBuffer.wrap(request.getBody());
        final MessageExt messageExt = MessageDecoder.decode(byteBuffer);
        if (messageExt != null) {
            String transactionId = messageExt.getProperty(MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX);
            if (null != transactionId && !"".equals(transactionId)) {
                messageExt.setTransactionId(transactionId);
            }
            final String group = messageExt.getProperty(MessageConst.PROPERTY_PRODUCER_GROUP);
            if (group != null) {
                MQProducerInner producer = this.mqClientFactory.selectProducer(group);
                if (producer != null) {
                    final String addr = RemotingHelper.parseChannelRemoteAddr(ctx.channel());
                    producer.checkTransactionState(addr, messageExt, requestHeader);     // @1
                } else {
                    log.debug("checkTransactionState, pick producer by group[{}] failed", group);
                }
            } else {
                log.warn("checkTransactionState, pick producer group failed");
            }
        } else {
            log.warn("checkTransactionState, decode message failed");
        }

        return null;
    }

代碼@1：最終調用生産者的checkTransactionState方法。

DefaultMQProducerImpl#checkTransactionState
public void checkTransactionState(final String addr, final MessageExt msg,
        final CheckTransactionStateRequestHeader header) {
        Runnable request = new Runnable() {        // @1
            private final String brokerAddr = addr;
            private final MessageExt message = msg;
            private final CheckTransactionStateRequestHeader checkRequestHeader = header;
            private final String group = DefaultMQProducerImpl.this.defaultMQProducer.getProducerGroup();

            @Override
            public void run() {
                TransactionListener transactionCheckListener = DefaultMQProducerImpl.this.checkListener();      // @1
                if (transactionCheckListener != null) {
                    LocalTransactionState localTransactionState = LocalTransactionState.UNKNOW;
                    Throwable exception = null;
                    try {
                        localTransactionState = transactionCheckListener.checkLocalTransaction(message);            // @2
                    } catch (Throwable e) {
                        log.error("Broker call checkTransactionState, but checkLocalTransactionState exception", e);
                        exception = e;
                    }

                    this.processTransactionState(                                                                                                       // @3
                        localTransactionState,
                        group,
                        exception);
                } else {
                    log.warn("checkTransactionState, pick transactionCheckListener by group[{}] failed", group);
                }
            }

            private void processTransactionState(
                final LocalTransactionState localTransactionState,
                final String producerGroup,
                final Throwable exception) {
                final EndTransactionRequestHeader thisHeader = new EndTransactionRequestHeader();
                thisHeader.setCommitLogOffset(checkRequestHeader.getCommitLogOffset());
                thisHeader.setProducerGroup(producerGroup);
                thisHeader.setTranStateTableOffset(checkRequestHeader.getTranStateTableOffset());
                thisHeader.setFromTransactionCheck(true);

                String uniqueKey = message.getProperties().get(MessageConst.PROPERTY_UNIQ_CLIENT_MESSAGE_ID_KEYIDX);
                if (uniqueKey == null) {
                    uniqueKey = message.getMsgId();
                }
                thisHeader.setMsgId(uniqueKey);
                thisHeader.setTransactionId(checkRequestHeader.getTransactionId());
                switch (localTransactionState) {
                    case COMMIT_MESSAGE:
                        thisHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_COMMIT_TYPE);
                        break;
                    case ROLLBACK_MESSAGE:
                        thisHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_ROLLBACK_TYPE);
                        log.warn("when broker check, client rollback this transaction, {}", thisHeader);
                        break;
                    case UNKNOW:
                        thisHeader.setCommitOrRollback(MessageSysFlag.TRANSACTION_NOT_TYPE);
                        log.warn("when broker check, client does not know this transaction state, {}", thisHeader);
                        break;
                    default:
                        break;
                }

                String remark = null;
                if (exception != null) {
                    remark = "checkLocalTransactionState Exception: " + RemotingHelper.exceptionSimpleDesc(exception);
                }

                try {
                    DefaultMQProducerImpl.this.mQClientFactory.getMQClientAPIImpl().endTransactionOneway(brokerAddr, thisHeader, remark,
                        3000);
                } catch (Exception e) {
                    log.error("endTransactionOneway exception", e);
                }
            }
        };

        this.checkExecutor.submit(request);
    }

上述代碼雖多，其實實作思路非常清晰，先使用一個匿名類（ Runnable ）建構一個運作任務，然後送出到checkExecutor線程池中執行，這與我第一篇文章的猜測是吻合的，那重點分析一下該任務的允許邏輯，對應在run方法中。

代碼@1：擷取消息發送者的TransactionListener。

代碼@2：執行TransactionListener#checkLocalTransaction，檢測本地事務狀态，也就是應用程式需要實作TransactionListener#checkLocalTransaction，告知RocketMQ該事務的事務狀态，然後傳回COMMIT_MESSAGE、ROLLBACK_MESSAGE、UNKNOW中的一個，然後向Broker發送END_TRANSACTION指令即可，

代碼@3：發送END_TRANSACTION到Broker，其具體實作，已經在

https://blog.csdn.net/prestigeding/article/details/81263833

中詳細講解過，在此不重複分析。

到這裡，事務消息狀态回查流程就講解完畢，接下來以一張流程圖結束本篇的講解。

RocketMQ源碼分析之RocketMQ事務消息實作原理中篇----事務消息狀态回查

下一篇，将重點分析Broker在收到事務狀态為COMMIT_MESSAGE、ROLLBACK_MESSAGE時如何送出、復原事務。

若您對RocketMQ技術感興趣，請加入作者所在的

RocketMQ源碼分析之RocketMQ事務消息實作原理中篇----事務消息狀态回查

繼續閱讀

關于Gradle配置的小結

Java小案例——随機數猜測随機數猜測

nginx location中斜線的位置的重要性

27 Best Free Eclipse Plug-ins for Java Developer to be ProductiveCode Quality PluginsText Editor PluginsDependency ManagementVersion Control Integration PluginsFramework Development Continuous Integration Related PluginsOther Utility Plugins

Java String.format方法的簡單使用

neo4j之cypher使用文檔

GitHub連夜封殺！這份阿裡 10W 字内部 Java 字面試手冊到底有多強？

spark/scala關于【資源檔案】加載方法概述外部檔案加載方案測試資源檔案打包入jar包中小結

mybatis_入門程式Mybatis入門

AOP程式設計_Android優雅權限架構(1)概念基礎，2021金三銀四前言正文大綱正文

Effective Java 8:通用程式設計

OOM三種類型

工廠模式-三種類型

【遞歸】高效率求2的n次幂

win10本地scala和spark安裝安裝scala安裝spark

scala (3) Function 和 Method
