Android觸摸事件（上）——事件的由來

從接觸Android開發以來，貌似Android的事件就一直伴随着我。從一開始的setOnclickListener到後來的setOnTouchListener以及各種手勢的事件，關于Android的事件傳遞機制，我覺得很多人都看了不止一遍了。借着這次大總結，我覺得有必要對這部分進行一下總結了。

之前寫了關于

View的測量、布局和繪制的過程

，在繪制完成後，界面的元素就已經展示出來了。光有花裡胡哨的頁面對于一個完整的App是不夠的，因為我們需要的不僅僅是頁面展示，還包括了頁面互動，不是還有個職位叫UE（互動設計師）嘛。

說起互動，那麼可以說的就很多了。比如我點選這個按鈕會怎樣？長按又如何？這裡面有很多東西需要深入探究，我們需要做到知其然并且知其是以然，這裡我就假裝一次小白（咳咳，現在是大白。。）一點點分析Android的觸摸事件。

作為小白，我隻知道在View是所有子View的爸爸（這不廢話嘛），是以我肯定知道觸摸事件在View中一定有實作。翻開源碼找一找，果不其然：

public boolean dispatchTouchEvent(MotionEvent event) {
    ......
    // 具體實作暫時不看
}

找到關于觸摸事件的分發了，那麼問題來了：這個事件分發是在何時調用的呢？我們知道View是一個基類，如果手機接收到觸摸事件時肯定直接或間接調用的是基類的

dispatchTouchEvent

方法，是以需要查找下有那個類調用了

dispatchTouchEvent

方法。不查不知道，一查吓一跳，N多個類都有調用這個

dispatchTouchEvent

方法。定睛一看，原來都是View的子類（虛驚一場）。既然外面沒有，那就找View目前有沒有方法調用吧。别說，還真有一個——

dispatchPointerEvent

// 代碼簡單，我喜歡。。
public final boolean dispatchPointerEvent(MotionEvent event) {
    // 判斷是不是觸摸事件
    if (event.isTouchEvent()) {
        return dispatchTouchEvent(event);
    } else {
        return dispatchGenericMotionEvent(event);
    }
}

這個方法代碼很少，我這種小白也是能夠了解的：通過判斷目前的事件是不是觸摸事件，如果是的話則需要将觸摸事件分發。好了，現在知道了dispatchPointerEvent方法調用了dispatchTouchEvent方法。是以現在我們需要找到誰調用了dispatchPointerEvent方法。

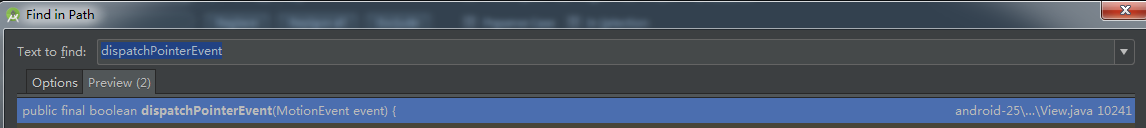

搜尋結果

可以從搜尋結果中看到，這裡就ViewRootImpl調用了這個方法。從這裡我就可以知道，觸摸事件的分發肯定是通過ViewRootImpl進行分發的。那麼，先去看下這個方法：

private int processPointerEvent(QueuedInputEvent q) {
    // 擷取輸入事件，并将其轉換成MotionEvent
    final MotionEvent event = (MotionEvent)q.mEvent;

    mAttachInfo.mUnbufferedDispatchRequested = false;
    final View eventTarget =
            (event.isFromSource(InputDevice.SOURCE_MOUSE) && mCapturingView != null) ?
                    mCapturingView : mView;
    mAttachInfo.mHandlingPointerEvent = true;
    // 調用dispatchPointerEvent去處理這次事件
    boolean handled = eventTarget.dispatchPointerEvent(event);
    maybeUpdatePointerIcon(event);
    mAttachInfo.mHandlingPointerEvent = false;
    if (mAttachInfo.mUnbufferedDispatchRequested && !mUnbufferedInputDispatch) {
        mUnbufferedInputDispatch = true;
        if (mConsumeBatchedInputScheduled) {
            scheduleConsumeBatchedInputImmediately();
        }
    }
        // 如果被處理傳回FINISH_HANDLED ，否則傳回轉發狀态
    return handled ? FINISH_HANDLED : FORWARD;
}

可以看到這個方法是ViewRootImpl的内部類ViewPostImeInputStage的方法，并且這個方法被onProcess調用，接下來需要看下

ViewPostImeInputStage

這個類到底有什麼作用：

ViewPostImeInputStage類

看注釋的意思是：将後期輸入事件傳遞給視圖層次結構。那麼就可以了解為輸入事件的傳遞了。那麼，先看下這個類是何時建立并在何處調用了

onProcess

方法的。

建立

可以看到，這個建立過程是在ViewRootImpl的setView方法中，在之前寫的

Activity顯示到Window的過程

中講到setView是在Activity顯示的時候調用的方法，通過WindowManagerGlobal的addView方法調用了ViewRootImpl的setView方法。在這個方法裡面建立了ViewPostImeInputStage對象，在這裡也可以看到一個很有趣的現象：前面建立好的對象又當作參數傳入了下一個建立的對象，是以這邊需要看下這裡面到底有什麼玄機。這裡我們看下這些類的父類InputStage：

abstract class InputStage {
    private final InputStage mNext;

    protected static final int FORWARD = 0;
    protected static final int FINISH_HANDLED = 1;
    protected static final int FINISH_NOT_HANDLED = 2;

    // 構造方法裡面傳入了InputStage作為下一個将要轉發的InputStage
    /**
     * Creates an input stage.
     * @param next The next stage to which events should be forwarded.
     */
    public InputStage(InputStage next) {
        mNext = next;
    }

    /**
     * Delivers an event to be processed.
     * 提供要被處理的事件。
     */
    public final void deliver(QueuedInputEvent q) {
        // 如果事件的flag是完成了，則轉發事件
        if ((q.mFlags & QueuedInputEvent.FLAG_FINISHED) != 0) {
            forward(q);
        //如果需要丢棄這個事件
        } else if (shouldDropInputEvent(q)) {
            // 完成，但是傳入的是false
            finish(q, false);
        } else {
            // 應用處理，裡面調用了onProcess即在過程中執行，當初次進入時應該會進入這個方法
            apply(q, onProcess(q));
        }
    }

    /**
     * Marks the the input event as finished then forwards it to the next stage.
     */
    protected void finish(QueuedInputEvent q, boolean handled) {
        q.mFlags |= QueuedInputEvent.FLAG_FINISHED;
        if (handled) {
            q.mFlags |= QueuedInputEvent.FLAG_FINISHED_HANDLED;
        }
        forward(q);
    }

    /**
     * Forwards the event to the next stage.
     * 轉發事件到下一個階段
     */
    protected void forward(QueuedInputEvent q) {
        onDeliverToNext(q);
    }

    /**
     * Applies a result code from {@link #onProcess} to the specified event.
     */
    protected void apply(QueuedInputEvent q, int result) {
        if (result == FORWARD) {
            forward(q);
        } else if (result == FINISH_HANDLED) {
            finish(q, true);
        } else if (result == FINISH_NOT_HANDLED) {
            finish(q, false);
        } else {
            throw new IllegalArgumentException("Invalid result: " + result);
        }
    }

    /**
     * Called when an event is ready to be processed.
     * 傳回這個處理事件的代碼
     * 如FORWARD（轉發）FINISH_HANDLED（完成，已經處理）FINISH_NOT_HANDLED（完成，沒有處理）
     * 這個方法具體實作應當由其子類實作
     * @return A result code indicating how the event was handled.
     */
    protected int onProcess(QueuedInputEvent q) {
        return FORWARD;
    }

    /**
     * Called when an event is being delivered to the next stage.
     * 傳遞到下一個InputState
     */
    protected void onDeliverToNext(QueuedInputEvent q) {
        if (DEBUG_INPUT_STAGES) {
            Log.v(mTag, "Done with " + getClass().getSimpleName() + ". " + q);
        }
        // 如果下一個不為空，則調用deliver去處理；否則，完成這次輸入事件的處理
        if (mNext != null) {
            mNext.deliver(q);
        } else {
            finishInputEvent(q);
        }
    }

    protected boolean shouldDropInputEvent(QueuedInputEvent q) {
        // 如果目前傳入的View為空或者沒有被添加，此時應該抛棄調輸入事件
        if (mView == null || !mAdded) {
            Slog.w(mTag, "Dropping event due to root view being removed: " + q.mEvent);
            return true;
        } else if ((!mAttachInfo.mHasWindowFocus
                && !q.mEvent.isFromSource(InputDevice.SOURCE_CLASS_POINTER)) || mStopped
                || (mIsAmbientMode && !q.mEvent.isFromSource(InputDevice.SOURCE_CLASS_BUTTON))
                || (mPausedForTransition && !isBack(q.mEvent))) {
            // This is a focus event and the window doesn't currently have input focus or
            // has stopped. This could be an event that came back from the previous stage
            // but the window has lost focus or stopped in the meantime.
            // 這是一個焦點事件，視窗目前沒有輸入焦點或已經停止。
            // 這可能是一個事件，從前一個階段回來，但視窗失去了重點或停止在此期間。
            if (isTerminalInputEvent(q.mEvent)) {
                // Don't drop terminal input events, however mark them as canceled.
                // 不要丢棄終端輸入事件，但将它們标記為已取消。
                q.mEvent.cancel();
                Slog.w(mTag, "Cancelling event due to no window focus: " + q.mEvent);
                return false;
            }

            // Drop non-terminal input events.
            Slog.w(mTag, "Dropping event due to no window focus: " + q.mEvent);
            return true;
        }
        return false;
    }

    void dump(String prefix, PrintWriter writer) {
        if (mNext != null) {
            mNext.dump(prefix, writer);
        }
    }

    private boolean isBack(InputEvent event) {
        if (event instanceof KeyEvent) {
            return ((KeyEvent) event).getKeyCode() == KeyEvent.KEYCODE_BACK;
        } else {
            return false;
        }
    }
}

從上面的代碼可以看出，InputStage是單向連結清單結構，從上到下依次處理，并将根據處理結果指派給事件然後轉發到下一個狀态處理。當全部處理完成後，會調用

finishInputEvent

這個方法去完成這次輸入事件的處理。現在可以解釋剛才的那個現象了：我們傳入的Stage作為接收上層Stage的事件轉發，并且根據狀态去處理。上面的注釋挺齊全的，這裡需要注意：

deliver方法傳遞事件是會根據QueuedInputEvent的mFlags 屬性來判斷是forward還是finish或者apply，這個屬性除了在一開始生成的時候指派，其他修改的地方就是在finish方法中
onProcess在InputStage中隻是傳回了一個FORWARD狀态碼，其子類會根據自身處理傳回相應的狀态碼

看完
InputStage 後，我們需要看下ViewPostImeInputStage的onProcess方法：

@Override
protected int onProcess(QueuedInputEvent q) {
    // 按鍵事件處理
    if (q.mEvent instanceof KeyEvent) {
        return processKeyEvent(q);
    } else {
        // 擷取事件的源頭
        final int source = q.mEvent.getSource();
        // 觸摸
        if ((source & InputDevice.SOURCE_CLASS_POINTER) != 0) {
            return processPointerEvent(q);
        // 安卓軌迹球類似與滑鼠等輸入
        } else if ((source & InputDevice.SOURCE_CLASS_TRACKBALL) != 0) {
            return processTrackballEvent(q);
        } else {
            // 其他的輸入
            return processGenericMotionEvent(q);
        }
    }
}

關于

processPointerEvent

我們在上面已經寫過，這裡不贅述。

好了，現在知道輸入事件是在各種InputStage中處理的，那麼到底是哪裡調用了InputStage的哪個方法呢？還是跟着代碼看一看吧：

調用位置

看下代碼：

private void deliverInputEvent(QueuedInputEvent q) {
    Trace.asyncTraceBegin(Trace.TRACE_TAG_VIEW, "deliverInputEvent",
            q.mEvent.getSequenceNumber());
    if (mInputEventConsistencyVerifier != null) {
        mInputEventConsistencyVerifier.onInputEvent(q.mEvent, 0);
    }

    InputStage stage;
    // 如果true，則使用最後一個InputStage
    if (q.shouldSendToSynthesizer()) {
        stage = mSyntheticInputStage;
    } else {
        // 根據shouldSkipIme來判斷使用哪個InputStage
        stage = q.shouldSkipIme() ? mFirstPostImeInputStage : mFirstInputStage;
    }

    // 調用deliver方法
    if (stage != null) {
        stage.deliver(q);
    } else {
        finishInputEvent(q);
    }
}
// 根據mFlags是否為FLAG_UNHANDLED來判斷
public boolean shouldSendToSynthesizer() {
    if ((mFlags & FLAG_UNHANDLED) != 0) {
        return true;
    }
    return false;
}

下面需要查找哪裡調用了

deliverInputEvent

方法（方法調用較多）：

void doProcessInputEvents() {
    // Deliver all pending input events in the queue.
    while (mPendingInputEventHead != null) {
        // 從頭部得到目前的事件，頭部指向next
        QueuedInputEvent q = mPendingInputEventHead;
        mPendingInputEventHead = q.mNext;
        if (mPendingInputEventHead == null) {
            mPendingInputEventTail = null;
        }
        q.mNext = null;
        // 事件數量-1
        mPendingInputEventCount -= 1;
        Trace.traceCounter(Trace.TRACE_TAG_INPUT, mPendingInputEventQueueLengthCounterName,
                mPendingInputEventCount);

        long eventTime = q.mEvent.getEventTimeNano();
        long oldestEventTime = eventTime;
        if (q.mEvent instanceof MotionEvent) {
            MotionEvent me = (MotionEvent)q.mEvent;
            if (me.getHistorySize() > 0) {
                oldestEventTime = me.getHistoricalEventTimeNano(0);
            }
        }
        mChoreographer.mFrameInfo.updateInputEventTime(eventTime, oldestEventTime);
        // 傳遞事件
        deliverInputEvent(q);
    }

    // We are done processing all input events that we can process right now
    // so we can clear the pending flag immediately.
    if (mProcessInputEventsScheduled) {
        mProcessInputEventsScheduled = false;
        mHandler.removeMessages(MSG_PROCESS_INPUT_EVENTS);
    }
}

// 給輸入事件排序
void enqueueInputEvent(InputEvent event,
        InputEventReceiver receiver, int flags, boolean processImmediately) {
    adjustInputEventForCompatibility(event);
    // 生成輸入事件，這個通過池來實作
    QueuedInputEvent q = obtainQueuedInputEvent(event, receiver, flags);

    // Always enqueue the input event in order, regardless of its time stamp.
    // We do this because the application or the IME may inject key events
    // in response to touch events and we want to ensure that the injected keys
    // are processed in the order they were received and we cannot trust that
    // the time stamp of injected events are monotonic.
    // 始終按順序排列輸入事件，而不管其時間戳。
    // 我們這樣做是因為應用程式或IME可能會響應觸摸事件而注入關鍵事件，
    // 并且我們希望確定注入的鍵以接收到的順序進行處理，并且我們不能相信注入事件的時間戳是單調的。
    // 主要意思是說還是需要排序，下面是排序過程（後面會有圖解釋下）
    QueuedInputEvent last = mPendingInputEventTail;
    // 設定最後一個事件等于事件的尾部
    if (last == null) {
        // 如果為空則頭部和尾部都等于這個事件
        mPendingInputEventHead = q;
        mPendingInputEventTail = q;
    } else {
        // 否則的話讓事件的尾部的next等于目前這個事件，并将mPendingInputEventTail指向最後一個事件
        last.mNext = q;
        mPendingInputEventTail = q;
    }
    // 資料數量+1
    mPendingInputEventCount += 1;
    Trace.traceCounter(Trace.TRACE_TAG_INPUT, mPendingInputEventQueueLengthCounterName,
            mPendingInputEventCount);

    // 如果是立即執行（這裡隻看這個）
    if (processImmediately) {
        doProcessInputEvents();
    } else {
        scheduleProcessInputEvents();
    }
}

// 從名字上可以看出這是一個關于輸入事件的接收者
final class WindowInputEventReceiver extends InputEventReceiver {
    public WindowInputEventReceiver(InputChannel inputChannel, Looper looper) {
        super(inputChannel, looper);
    }

    @Override
    public void onInputEvent(InputEvent event) {
        enqueueInputEvent(event, this, 0, true);
    }

    @Override
    public void onBatchedInputEventPending() {
        if (mUnbufferedInputDispatch) {
            super.onBatchedInputEventPending();
        } else {
            scheduleConsumeBatchedInput();
        }
    }

    @Override
    public void dispose() {
        unscheduleConsumeBatchedInput();
        super.dispose();
    }
}
InputEventReceiver.java
// 看注釋可以知道這個方法被native層調用，是以我覺得到這裡就應該算是java層的起點了
// Called from native code.
@SuppressWarnings("unused")
private void dispatchInputEvent(int seq, InputEvent event) {
    mSeqMap.put(event.getSequenceNumber(), seq);
    onInputEvent(event);
}

排序圖

上面是排序圖（靈魂畫家。。），通過上面的代碼可以看到，我們的事件是native層調用InputEventReceiver中的dispatchInputEvent方法進行傳遞的，在傳遞過程中需要對事件進行排序處理，即先來先處理。

好了，到了這裡基本上就是我們找到的整個觸摸事件的“根源”了。當然，這裡肯定不是最初的起點，但是起點可能太深了，需要一點點挖掘，量力而為。

整個過程已經完成了，我覺得有必要從後面到前面在梳理一遍：

流程圖

到此為止，事件從java層的事件産生到傳遞的整個流程就已經全部展示完成，下面會分析一個嚼爛了的點——Android事件的分發。

順便貼一張debug下方法調用圖，整個過程如下面所示：

關于為什麼貼這張圖？因為今天再寫下面的一篇文章的時候，搜到了一些關于這方面的知識。結果，有人連整個分發過程還不清楚。。不想多說。

Android觸摸事件（上）——事件的由來

繼續閱讀

Java小案例——随機數猜測随機數猜測

nginx location中斜線的位置的重要性

Android電視機（機頂盒）初次開發的一些經驗分享

27 Best Free Eclipse Plug-ins for Java Developer to be ProductiveCode Quality PluginsText Editor PluginsDependency ManagementVersion Control Integration PluginsFramework Development Continuous Integration Related PluginsOther Utility Plugins

Java String.format方法的簡單使用

neo4j之cypher使用文檔

GitHub連夜封殺！這份阿裡 10W 字内部 Java 字面試手冊到底有多強？

spark/scala關于【資源檔案】加載方法概述外部檔案加載方案測試資源檔案打包入jar包中小結

mybatis_入門程式Mybatis入門

AOP程式設計_Android優雅權限架構(1)概念基礎，2021金三銀四前言正文大綱正文

Effective Java 8:通用程式設計

OOM三種類型

工廠模式-三種類型

【遞歸】高效率求2的n次幂

win10本地scala和spark安裝安裝scala安裝spark

scala (3) Function 和 Method
