android中ndk的開發

前言（其實是吐槽）

這是我看（android應用安全防護和逆向分析）遇到的第一個坑了，在章節2.1和2.2裡，雖然作者很貼心的給了步驟教你如何搭建ndk的開發環境，但是，我要說的是，如果按照作者在2.1.2的五個步驟按部就班的來，你絕對！不可能！完成！

主要的原因我就不再分析了，大約就是少了一堆亂七八糟的說明和步驟，這裡我重新寫一遍ndk開發相關。（如果你不信，可以嘗試隻按照2.1.2章節的五步來嘗試）

搭建NDK開發環境

NDK相關概念

首先，普及一下ndk的概念，何謂ndk開發呢？

簡而言之，就是讓安卓（java）可以調用前人用c語言完成的庫，這麼做的好處主要有兩個，

第一，節約代碼量，提高工作（運作）效率，可以用之前c寫好的很多很棒的庫

第二，防止應用被逆向，因為java層的代碼很容易被反編譯逆向突破。

再介紹幾個ndk裡相關概念名詞，

.c，.cpp，這幾個不用多說了吧，就是c或者c++等檔案的字尾名；

.so，這個是編譯c檔案得到的庫檔案的字尾名，.so檔案大概就相當于windows上的.dll檔案，他可以友善讓别人調用；

.h，也就是通過javah指令編譯類（class）檔案編譯出來的頭檔案，這玩意開始在c裡用作聲明管理，現在在jni裡已經意義不大了，你可以當做沒啥用；

jni，全名 java native interface，由他提供java和c之間的通信；

一個NDK開發的流程

編寫Java代碼(.java) —————> 編譯生成位元組碼檔案(.class) —————> 産生C頭檔案(.h) —————> 編寫jni實作代碼(.c) —————> 編譯成連結庫(.so)

基于Android Studio3 & CMAKE的NDK環境搭建

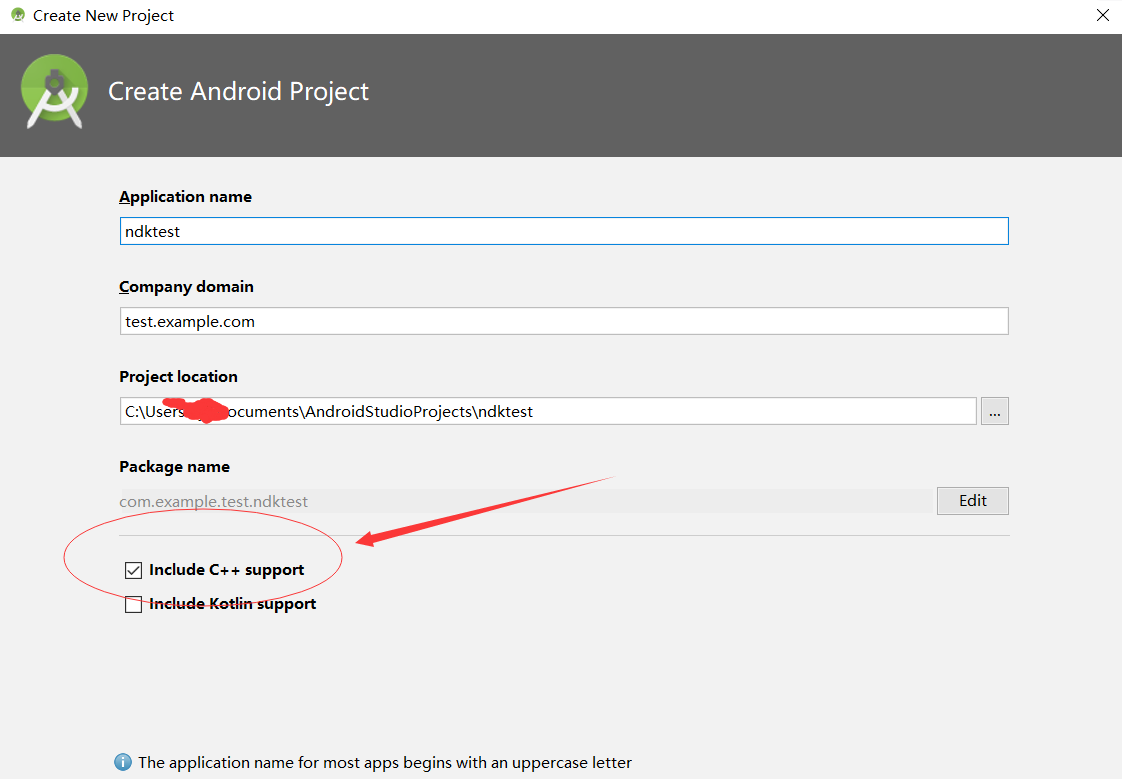

1. 打開你的as（Android Studio），建立一個支援c++的項目（如圖），然後一路next到結束；




1. 此時一個基本工程環境已經建立好了，不需要任何改動，我們直接可以點選build生成一個系統自帶的示例so庫也就是cpp目錄裡的native-lib，但在此之前，我們先看一下工程目錄：




可以看到，相對于普通項目，我們的ndk的項目其實就是多了cpp目錄，多了CMakelists.txt檔案，此外build.gradle裡多了一些配置；

1. 因為編譯出so庫，主要看的是CMakelists檔案裡的配置，下面我們重點關注一下CMakelists檔案的内容，如圖：




預設的CMakelists檔案裡，主要有三個配置需要關注，分别是

add_library：

主要用作給生成的so庫做配置，在三個注釋的下面，每一個都代表了一個配置項（其實注釋的英文已經說明一切了），

Sets the name of the library下，填寫你希望生成的so庫的名稱，這裡注意的是，你填寫的名稱，最終會被自動加上lib的字首和.so的字尾，是以你隻需要基礎的名稱就夠了，最終生成的so檔案會在工程的app-build-intermediates-cmake-debug-obj目錄下，每個abi環境都有個檔案夾，裡面放着對應的so庫；

Sets the library as a shared library下，填寫你要生成的so庫的類型，這裡的SHARED是指動态連結庫類型；

Provides a relative path to your source file(s)下，填寫你要編譯成so檔案的對應的c源檔案的路徑；

find_library：

主要是用作添加我們本地庫的依賴庫，

Sets the name of the path variable下，填寫你引用的庫的别名，便于引用；

you want CMake to locate下，填寫你要引用的依賴庫；

target_link_libraries：

是為了關聯我們自己的庫和一些第三方庫或者系統庫，

Specifies the target library下，填寫本地庫的名稱；

included in the NDK下，填寫你要關聯的庫的名稱。

1. ok，現在讓我們點選一下工具欄的錘子圖示，就可以生成so庫了。

補充一些tips

關于環境

android ndk開發需要設定環境變量以及安裝sdk，ndk，cmake，lldb，如果沒有，可以在as的tools選項裡，點選sdk manager，在sdk tools欄裡，把這些都勾上，點選确定即可；

關于預設生成的例子

按照正常的ndk開發流程，應該是先寫java類，這個類裡可能會引用到native的方法也就是拿c實作的方法；然後javah指令編譯這個java類，生成.h的頭檔案（這一步可以不用）；再寫一個.c或者.cpp實作在你java類裡引用的這個native方法；最後編譯你的c檔案，生成最終的so庫。

在系統預設的例子裡，你點一下編譯按鈕就能得到so庫，可能對這個流程不太明白，下面我們具體說一下：

先看一下MainActivity類的代碼：

public class MainActivity extends AppCompatActivity {

    // Used to load the 'native-lib' library on application startup.
    static {
        System.loadLibrary("native-lib");
    }

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        // Example of a call to a native method
        TextView tv = (TextView) findViewById(R.id.sample_text);
        tv.setText(stringFromJNI());
    }

    /**
     * A native method that is implemented by the 'native-lib' native library,
     * which is packaged with this application.
     */
    public native String stringFromJNI();
}


你可以當做這是系統給你先寫好的一個引用了native方法的java類，也就是說這就是ndk第一步編寫java類的産物；

在static裡，System.loadLibrary("native-lib")這句會先于onCreate函數觸發，這句是載入我們生成的動态連結庫.so檔案，這裡隻需要填寫CMakeLists裡面填寫的名稱即可；然後你會看到下面引用了這個庫裡的native方法，也就是這句public native String stringFromJNI();這就是系統幫你做好的第一步編寫java類；

然後我們需要編寫實作這個native方法的.c檔案，這裡系統也幫你寫好了就是在cpp檔案夾裡的那個native-lib.cpp的檔案，這個檔案裡實作了stringFromJNI()這個方法；

最後，我們點選編譯，成功生成了so檔案，這就是系統的例子裡，ndk開發的完整流程。

Hello World 工程引發的被坑事件

前面是介紹了如何在as3的環境下進行ndk開發以及解析了系統自帶的例子，接下來我們肯定要仿照系統的例子，自己走一遍ndk開發的流程，當然第一個工程肯定就是通用的HelloWorld了。

在小黃書（android應用安全防護和逆向分析）裡，也有對helloworld工程的舉例，流程是：建立一個java類，在java類裡申明一個native方法，再在main方法裡載入動态連結庫，建立一個執行個體調用native方法；然後使用vc6.0編譯器編寫好native方法，生成.dll動态連結庫檔案；最後把該dll檔案寫入環境變量内，運作java類；具體代碼和流程參見小黃書p14-p15頁。

不過，其實不用如此麻煩，之是以用vc寫c的内容，是因為當時as編譯器對c的編寫支援的還不夠好，但as3以後，這塊已經開始逐漸完善了，是以，我們可以不用按照書裡的流程，直接使用as3來寫c的内容，不過，這裡有一個坑，開始我是想仿造小黃書的示例代碼，單獨寫一個具有main方法的java類來調用本地方法，大概是這樣：

package com.example.test.testndk;

public class HelloWorld {

    public native String stringFromJNITest();
    static {

        System.loadLibrary("JNITest");
    }


    public static void main(String[] args){
        HelloWorld hello = new HelloWorld();
        String hi = hello.stringFromJNITest();
        System.out.println(hi);
    }
}


JNITest是我事先寫好的cpp檔案編譯成的.so庫，裡面實作了stringFromJNITest()方法，.cpp内容是這樣的：

#include <jni.h>
#include <string>

extern "C" JNIEXPORT jstring

JNICALL
Java_com_example_test_testndk_MainActivity_stringFromJNITest(
        JNIEnv *env,
        jobject /* this */) {
    std::string hello = "Hello world";
    return env->NewStringUTF(hello.c_str());
}


以上其實就是我們自己實作一個ndk開發的流程，即先寫一個java類，在類中聲明一個native方法，然後寫.cpp實作這個native方法，編譯cpp成so庫，在java類裡用loadlibrary加載這個so庫。

本例中，這是一個簡單的native方法就是傳回了一串字元串“Hello World”而已，原本我以為到此結束，點選運作這個java類我們的Hello World之旅就結束了，但是沒想到報了個錯：java.lang.UnsatisfiedLinkError: no JNITest in java.library.path。

開始我懷疑是不是CMakelists.txt的配置問題，但是我把這個so庫在android工程的mainactivity裡引用，居然沒有問題，也就是說，應該不是配置的路徑問題。經過在群裡讨論以及百度，又開始懷疑是不是java.library.path的問題，因為據了解，其實你用as3運作android工程的mainactivity，編譯器是會自動替你生成so庫用的（隻要你CMakelists配置好了），是以不會有路徑問題，但是當你建立一個java類，寫上main方法，獨立運作這個java類的時候，其實是按java工程的方式找你的動态連結庫檔案的，而這個方式，在win下，是在環境變量path裡找；在linux下，是在系統變量LD_LIBRARY_PATH裡找，為了證明這個結論，我在系統的環境變量path裡，添加了so庫所在的目錄路徑。

但是，依舊報錯。。no JNITest in java.library.path；這時群友又提醒我，我是win的系統，而win的動态連結庫的格式是.dll，是以光配置了路徑，但因為我的格式是 .so，是以也找不到；現搭一個linux系統來做實驗成本太高，我采用了一個取巧的方式，直接把生成的.so檔案字尾改為了dll，因為如果是字尾的原因，那麼會報錯，但肯定不會再報找不到的錯，算是側面論證。

我把字尾改為dll之後，再次運作!奇迹發生了，果然，還是報on JNITest in java.library.path，為什麼呢，我猜可能是win下和android下，尋找規則不同，在android工程裡，隻需要寫庫名，不需要寫字首lib和字尾 .so,在win下，則需要寫上字首lib；最後，我把 System.loadLibrary("JNITest");改為System.loadLibrary("libJNITest");再次點選運作！

這次報錯不同了，不再是找不到，而是Can't load this .dll (machine code=0x34) on a AMD 64-bit platform；終于，本次Hello World被坑事件的坑算是完美填上。
