【Arduino綜合項目】改造飲水機

背景說明：辦公室的飲水機壞了，剛好最近在玩Arduino，就想用Arduino來改造一下，廢物利用，于是就有了這個項目。直接上圖看成果：

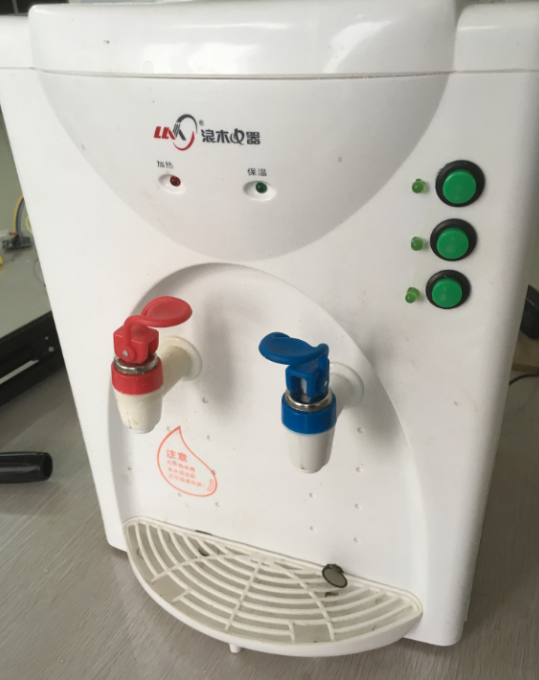

正面

背面

側面

實作功能

1.在按鍵1為on的狀态下，杯子放在壓力傳感器上即可出水；

2.按下按鍵2即可出水，再按一下便關閉；

3.側面的lcd顯示屏可以記錄喝水次數，按下按鍵3可将次數清零。

物料清單

• 飲水機 *1（壞的。。沒壞你想改造我也沒話說）
• Arduino Uno *1
• 按鈕 *3
• LED燈 *3
• FSR402力敏電阻器 （壓力傳感器） *1
• LCD 1602顯示屏 （帶轉接闆） *1
• 小型水泵 *1
• 繼電器 *1
• 導線、跳線若幹
• 熱縮管若幹

• 電烙鐵、熱風槍、十字螺絲刀、鑽孔器等

  附上部分元件圖：



  小型水泵



  按鈕



  LCD顯示屏



  LED燈

元件接線

• FSR402力敏電阻器和Arduino

FSR402	Arduino
+	->	5v
-	10kOhm	GND
同上		A0

• 繼電器和Arduino

IN		8
VCC		5V

• 繼電器和小型水泵

  小型水泵的電源線剝開可以看到正負兩條線，正極從中間剪斷，負極不要動，正極（從電源過來的一端）接常開端，正極（接小型水泵的一端）接公共端，如下圖所示。



  小型水泵與繼電器接線示意圖

• 按鈕和Arduino

  （按鈕兩端都是一樣的）

按鈕1
一端
另一端	10kOhm電阻
		2

按鈕2
		3

按鈕3
		4

• LED和Arduino

LED1
正極		5
負極

LED2
		6

LED3
		7

• LCD和Arduino

LCD
SDA		A4
SCL		A5

源程式

#include <SCoop.h>
#include <Wire.h>
#include <LCD.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x3F,2,1,0,4,5,6,7);

int Button1 = 2;
int Button2 = 3;
int Button3 = 4;
int Led1 = 5;
int Led2 = 6;
int Led3 = 7;
int sensorPin = A0;
int value;
void button1Function();
void button2Function();
void button3Function();
boolean switchFlag = LOW;
boolean waterFlag = LOW;
int times = 0;

defineTask(Task1)
void Task1::setup() {

}
void Task1::loop() {
    button1Function();
}

defineTask(Task2)
void Task2::setup() {

}
void Task2::loop() {
    button2Function();
}

defineTaskLoop(Task3) {
  button3Function();
}


void setup() {
  mySCoop.start();
  lcd.begin (16,2); // for 16 x 2 LCD module
  lcd.setBacklightPin(3,POSITIVE);
  lcd.setBacklight(HIGH);
  pinMode(Button1,INPUT);
  pinMode(Button2,INPUT);
  pinMode(Button3,INPUT);
  pinMode(Led1,OUTPUT);
  pinMode(Led2,OUTPUT);
  pinMode(Led3,OUTPUT);
  pinMode(sensorPin,INPUT);
  pinMode(8,OUTPUT);
  Serial.begin(9600);
}

void loop() {
  int a1,a2,a3;
  yield();  //本函數必須放在主線的loop循環體中

  a1 = analogRead(sensorPin);
  a2 = analogRead(sensorPin);
  a3 = analogRead(sensorPin);
  value = (a1+a2+a3)/3;
    Serial.println(value);
  if(value > 15 && switchFlag == HIGH){
    digitalWrite(8,LOW);
    times++;
    delay(2000);
    digitalWrite(8,HIGH);
  }else
    digitalWrite(8,HIGH);
  if(waterFlag == HIGH){
     digitalWrite(8,LOW);
  }else
    digitalWrite(8,HIGH);

  lcd.home (); // set cursor to 0,0
  lcd.print("Drink Water Times");
  lcd.setCursor (6,1); // go to start of 2nd line
  lcd.print(times);
  lcd.setCursor (12,1); // go to start of 2nd line
  lcd.print("CUPS");

}

void button1Function(){
  if(digitalRead(Button1)==LOW)  //由于本例檢測上升沿觸發，是以先檢測輸入是否低電平，
  {
    delay(10); //然後延時一段時間，
    if(digitalRead(Button1)==HIGH) //然後檢測是不是電平變為高了。是的話，就是剛好按鈕按下了。
    {
      switchFlag = !switchFlag;
      Serial.println(switchFlag);
      digitalWrite(Led1,switchFlag);
      delay(10);  //延時一段時間，防止按鈕突然斷開再按下。
      while(digitalRead(Button1)==HIGH) //判斷按鈕狀态，如果仍然按下的話，等待松開。防止一直按住導緻LED輸出端連續反轉
      {
        delay(1);
      }
    }
  }
}

void button2Function(){
  if(digitalRead(Button2)==LOW)  //由于本例檢測上升沿觸發，是以先檢測輸入是否低電平，
  {
    delay(10); //然後延時一段時間，
    if(digitalRead(Button2)==HIGH) //然後檢測是不是電平變為高了。是的話，就是剛好按鈕按下了。
    {
      waterFlag = !waterFlag;
      Serial.println(waterFlag);
      digitalWrite(Led2,waterFlag);
      if(waterFlag == HIGH)
        times++;
      delay(10);  //延時一段時間，防止按鈕突然斷開再按下。
      while(digitalRead(Button2)==HIGH) //判斷按鈕狀态，如果仍然按下的話，等待松開。防止一直按住導緻LED輸出端連續反轉
      {
        delay(1);
      }
    }
  }
}

void button3Function(){
  if(digitalRead(Button3)==LOW)  //由于本例檢測上升沿觸發，是以先檢測輸入是否低電平，
  {
    delay(10); //然後延時一段時間，
    if(digitalRead(Button3)==HIGH) //然後檢測是不是電平變為高了。是的話，就是剛好按鈕按下了。
    {
      times = 0;
      delay(10);  //延時一段時間，防止按鈕突然斷開再按下。
      while(digitalRead(Button3)==HIGH) //判斷按鈕狀态，如果仍然按下的話，等待松開。防止一直按住導緻LED輸出端連續反轉
      {
        delay(1);
      }
    }
  }
}


寫在最後

1.壓力感應子產品在加入小型水泵後，讀出的值就會不穩定，建議采取各種濾波。

2.項目完整實作下來，存在一個問題，就是會漏水，就是水泵停止泵水後水龍頭還會滴水，目前還在想解決方案。

3.過程寫得有點粗略，如果你在實作的過程遇到任何問題，或者有更好的建議，随時歡迎溝通交流，共同進步哈~
