【Arduino基礎教程】LCD5110顯示屏

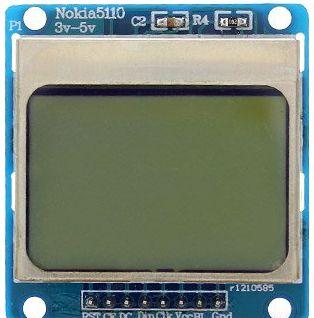

Nokia 5110顯示屏子產品

準備材料

• Arduino UNO *1
• Nokia 5110 LCD *1
• 跳線 若幹

接線

Nokia 5110顯示屏接線示意圖

Nokia 5110	Arduino
RST	->	6
CE		7
DC		5
DIN		4
CLK		3
VCC		5V
BL		3V3
GND

加載庫檔案

到

http://www.rinkydinkelectronics.com/download.php?f=LCD5110_Basic.zip

下載下傳LCD5110的庫檔案，在Arduino IDE中，點選

項目

加載庫

添加一個.zip庫

，選擇下載下傳好的

LCD5110_Basic.zip

庫檔案即可。

示例程式

#include <LCD5110_Basic.h>
LCD5110 myGLCD(3,4,5,6,7);
extern uint8_t SmallFont[];
extern uint8_t MediumNumbers[];
extern uint8_t BigNumbers[];
void setup()
{
  myGLCD.InitLCD(); //Intializing LCD
}

void loop()
{
    myGLCD.setFont(SmallFont);
    myGLCD.print("Hello World",CENTER,16);

    delay(1000);
    myGLCD.clrScr();

}


常用函數

• LCD5110(SCK,MOSI,DC,RST,CS);//設定引腳

  Usage: LCD5110 myGLCD(8,9,10,11,12);

• InitLCD([contrast]);//初始化

  Usage:myGLCD.initLCD();

• setContrast(contrast);//設定對比度（0-127）

  Usage:myGLCD.setContrast(70);

• enableSleep();//設定睡眠狀态

  Usage:myGLCD.enableSleep();

• disableSleep();//關閉睡眠狀态

  Usage:myGLCD.disableSleep();

• clrScr();//清屏

  Usage:myGLCD.clrScr();

• clrRow(row[,start_x[,end_x]]);//清除行的一部分或者整行

  Usage:myGLCD.clrRow(5，42);

• invert(mode);//倒置

  Usage:myGLCD.invert(true);

• print(st,x,y);//顯示字元串

  Usage:myGLCD.print("Hello Wrold", CENTER, 0);

• printNumI(num,x,y[,length[,filler]]);//顯示整數

  Usage:myGLCD.printNumI(num, CENTER, 0);

• printNumF(num,dec,x,y[,divider[,length[,filler]]]);//顯示小數

  Usage:myGLCD.printNumF(num, 3,CENTER, 0);

• setFont(fontname);//設定字型大小

  Usage:myGLCD.setFont(SmallFont);

• drawBitmap(x,y,data,sx,sy);//用于顯示自定義字元

  Usage:myGLCD.drawBitmap(0,0,bitmap,32,32);
