C#網絡程式設計(訂立協定和發送檔案) - Part.4
檔案傳輸
前面兩篇文章所使用的範例都是傳輸字元串，有的時候我們可能會想在服務端和用戶端之間傳遞檔案。比如，考慮這樣一種情況，假如用戶端顯示了一個菜單，當我們輸入S1、S2或S3（S為Send縮寫）時，分别向服務端發送檔案Client01.jpg、Client02.jpg、Client03.jpg；當我們輸入R1、R2或R3時（R為Receive縮寫），則分别從服務端接收檔案Server01.jpg、Server02.jpg、Server03.jpg。那麼，我們該如何完成這件事呢？此時可能有這樣兩種做法：
- 類似于FTP協定，服務端開辟兩個端口，并持續對這兩個端口偵聽：一個用于接收字元串，類似于FTP的控制端口，它接收各種指令（接收或發送檔案）；一個用于傳輸資料，也就是發送和接收檔案。
- 服務端隻開辟一個端口，用于接收字元串，我們稱之為控制端口。當接到請求之後，根據請求内容在用戶端開辟一個端口專用于檔案傳輸，并在傳輸結束後關閉端口。
現在我們隻關注于上面的資料端口，回憶一下在第二篇中我們所總結的，可以得出：當我們使用上面的方法一時，服務端的資料端口可以為多個用戶端的多次請求服務；當我們使用方法二時，服務端隻為一個用戶端的一次請求服務，但是因為每次請求都會重新開辟端口，是以實際上還是相當于可以為多個用戶端的多次請求服務。同時，因為它隻為一次請求服務，是以我們在資料端口上傳輸檔案時無需采用異步傳輸方式。但在控制端口我們仍然需要使用異步方式。
從上面看出，第一種方式要好得多，但是我們将采用第二種方式。至于原因，你可以回顧一下
Part.1（基本概念和操作）中關于聊天程式模式的講述，因為接下來一篇文章我們将建立一個聊天程式，而這個聊天程式采用第三種模式，是以本文的練習實際是對下一篇的一個鋪墊。
1.訂立協定
1.1發送檔案
我們先看一下發送檔案的情況，如果我們想将檔案client01.jpg由用戶端發往用戶端，那麼流程是什麼：
- 用戶端開辟資料端口用于偵聽，并擷取端口号，假設為8005。
- 假設用戶端輸入了S1，則發送下面的控制字元串到服務端：[file=Client01.jpg, mode=send, port=8005]。
- 服務端收到以後，根據用戶端ip和端口号與該用戶端建立連接配接。
- 用戶端偵聽到服務端的連接配接，開始發送檔案。
- 傳送完畢後用戶端、服務端分别關閉連接配接。
此時，我們訂立的發送檔案協定為：[file=Client01.jpg, mode=send, port=8005]。但是，由于它是一個普通的字元串，在上一篇中，我們采用了正規表達式來擷取其中的有效值，但這顯然不是一種好辦法。是以，在本文及下一篇文章中，我們采用一種新的方式來編寫協定：XML。對于上面的語句，我們可以寫成這樣的XML：
<protocol><file name="client01.jpg" mode="send" port="8005" /></protocol>
這樣我們在服務端就會好處理得多，接下來我們來看一下接收檔案的流程及其協定。
NOTE：這裡說發送、接收檔案是站在用戶端的立場說的，當用戶端發送檔案時，對于伺服器來收，則是接收檔案。
1.2接收檔案
接收檔案與發送檔案實際上完全類似，差別隻是由用戶端向網絡流寫入資料，還是由服務端向網絡流寫入資料。
- 用戶端開辟資料端口用于偵聽，假設為8006。
- 假設用戶端輸入了R1，則發送控制字元串：<protocol><file name="Server01.jpg" mode="receive" port="8006" /></protocol>到服務端。
- 用戶端建立起與服務端的連接配接，服務端開始網絡流中寫入資料。
- 傳送完畢後服務端、用戶端分别關閉連接配接。
2.協定處理類的實作
和上面一章一樣，在開始編寫實際的服務端用戶端代碼之前，我們首先要編寫處理協定的類，它需要提供這樣兩個功能：1、友善地幫我們擷取完整的協定資訊，因為前面我們說過，服務端可能将用戶端的多次獨立請求拆分或合并。比如，用戶端連續發送了兩條控制資訊到服務端，而服務端将它們合并了，那麼則需要先拆開再分别處理。2、友善地擷取我們所想要的屬性資訊，因為協定是XML格式，是以還需要一個類專門對XML進行處理，獲得字元串的屬性值。
2.1 ProtocalHandler輔助類
我們先看下ProtocalHandler，它與上一篇中的RequestHandler作用相同。需要注意的是必須将它聲明為執行個體的，而非靜态的，這是因為每個TcpClient都需要對應一個ProtocalHandler，因為它内部維護的patialProtocal不能共享，在協定發送不完整的情況下，這個變量用于臨時儲存被截斷的字元串。
public class ProtocolHandler {
private string partialProtocal; // 儲存不完整的協定
public ProtocolHandler() {
partialProtocal = "";
}
public string[] GetProtocol(string input) {
return GetProtocol(input, null);
// 獲得協定
private string[] GetProtocol(string input, List<string> outputList) {
if (outputList == null)
outputList = new List<string>();
if (String.IsNullOrEmpty(input))
return outputList.ToArray();
if (!String.IsNullOrEmpty(partialProtocal))
input = partialProtocal + input;
string pattern = "(^<protocol>.*?</protocol>)";
// 如果有比對，說明已經找到了，是完整的協定
if (Regex.IsMatch(input, pattern)) {
// 擷取比對的值
string match = Regex.Match(input, pattern).Groups[0].Value;
outputList.Add(match);
partialProtocal = "";
// 縮短input的長度
input = input.Substring(match.Length);
// 遞歸調用
GetProtocol(input, outputList);
} else {
// 如果不比對，說明協定的長度不夠，
// 那麼先緩存，然後等待下一次請求
partialProtocal = input;
}
return outputList.ToArray();
}
因為現在它已經不是本文的重點了，是以我就不示範對于它的測試了，本文所附帶的代碼中含有它的測試代碼（我在ProtocolHandler中添加了一個靜态類Test()）。
2.2 FileRequestType枚舉和FileProtocol結構
因為XML是以字元串的形式在進行傳輸，為了友善使用，我們最好建構一個強類型來對它們進行操作，這樣會友善很多。我們首先可以定義FileRequestMode枚舉，它代表是發送還是接收檔案：
public enum FileRequestMode {
Send = 0,
Receive
接下來我們再定義一個FileProtocol結構，用來為整個協定字元串提供強類型的通路，注意這裡覆寫了基類的ToString()方法，這樣在用戶端我們就不需要再手工去編寫XML，隻要在結構值上調用ToString()就OK了，會友善很多。
public struct FileProtocol {
private readonly FileRequestMode mode;
private readonly int port;
private readonly string fileName;
public FileProtocol
(FileRequestMode mode, int port, string fileName) {
this.mode = mode;
this.port = port;
this.fileName = fileName;
public FileRequestMode Mode {
get { return mode; }
public intPort {
get { return port; }
public string FileName {
get { return fileName; }
public override string ToString() {
return String.Format("<protocol><file name=\"{0}\" mode=\"{1}\" port=\"{2}\" /></protocol>", fileName, mode, port);
2.3 ProtocolHelper輔助類
這個類專用于将XML格式的協定映射為我們上面定義的強類型對象，這裡我沒有加入try/catch異常處理，因為協定對使用者來說是不可見的，而且用戶端應該總是發送正确的協定，我覺得這樣可以讓代碼更加清晰：
public class ProtocolHelper {
private XmlNode fileNode;
private XmlNode root;
public ProtocolHelper(string protocol) {
XmlDocument doc = new XmlDocument();
doc.LoadXml(protocol);
root = doc.DocumentElement;
fileNode = root.SelectSingleNode("file");
// 此時的protocal一定為單條完整protocal
private FileRequestMode GetFileMode() {
string mode = fileNode.Attributes["mode"].Value;
mode = mode.ToLower();
if (mode == "send")
return FileRequestMode.Send;
else
return FileRequestMode.Receive;
// 擷取單條協定包含的資訊
public FileProtocol GetProtocol() {
FileRequestMode mode = GetFileMode();
string fileName = "";
int port = 0;
fileName = fileNode.Attributes["name"].Value;
port = Convert.ToInt32(fileNode.Attributes["port"].Value);
return new FileProtocol(mode, port, fileName);
OK，我們又耽誤了點時間，下面就讓我們進入正題吧。
3.用戶端發送資料
3.1 服務端的實作
我們還是将一個問題分成兩部分來處理，先是發送資料，然後是接收資料。我們先看發送資料部分的服務端。如果你從第一篇文章看到了現在，那麼我覺得更多的不是技術上的問題而是思路，是以我們不再将重點放到代碼上，這些應該很容易就看懂了。
class Server {
static void Main(string[] args) {
Console.WriteLine("Server is running ... ");
IPAddress ip = IPAddress.Parse("127.0.0.1");
TcpListener listener = new TcpListener(ip, 8500);
listener.Start(); // 開啟對控制端口 8500 的偵聽
Console.WriteLine("Start Listening ...");
while (true) {
// 擷取一個連接配接，同步方法，在此處中斷
TcpClient client = listener.AcceptTcpClient();
RemoteClient wapper = new RemoteClient(client);
wapper.BeginRead();
public class RemoteClient {
private TcpClient client;
private NetworkStream streamToClient;
private const int BufferSize = 8192;
private byte[] buffer;
private ProtocolHandler handler;
public RemoteClient(TcpClient client) {
this.client = client;
// 列印連接配接到的用戶端資訊
Console.WriteLine("\nClient Connected！{0} <-- {1}",
client.Client.LocalEndPoint, client.Client.RemoteEndPoint);
// 獲得流
streamToClient = client.GetStream();
buffer = new byte[BufferSize];
handler = new ProtocolHandler();
// 開始進行讀取
public void BeginRead() {
AsyncCallback callBack = new AsyncCallback(OnReadComplete);
streamToClient.BeginRead(buffer, 0, BufferSize, callBack, null);
// 再讀取完成時進行回調
private void OnReadComplete(IAsyncResult ar) {
int bytesRead = 0;
try {
lock (streamToClient) {
bytesRead = streamToClient.EndRead(ar);
Console.WriteLine("Reading data, {0} bytes ...", bytesRead);
}
if (bytesRead == 0) throw new Exception("讀取到0位元組");
string msg = Encoding.Unicode.GetString(buffer, 0, bytesRead);
Array.Clear(buffer,0,buffer.Length); // 清空緩存，避免髒讀
// 擷取protocol數組
string[] protocolArray = handler.GetProtocol(msg);
foreach (string pro in protocolArray) {
// 這裡異步調用，不然這裡可能會比較耗時
ParameterizedThreadStart start =
new ParameterizedThreadStart(handleProtocol);
start.BeginInvoke(pro, null, null);
// 再次調用BeginRead()，完成時調用自身，形成無限循環
AsyncCallback callBack = new AsyncCallback(OnReadComplete);
streamToClient.BeginRead(buffer, 0, BufferSize, callBack, null);
} catch(Exception ex) {
if(streamToClient!=null)
streamToClient.Dispose();
client.Close();
Console.WriteLine(ex.Message); // 捕獲異常時退出程式
// 處理protocol
private void handleProtocol(object obj) {
string pro = obj as string;
ProtocolHelper helper = new ProtocolHelper(pro);
FileProtocol protocol = helper.GetProtocol();
if (protocol.Mode == FileRequestMode.Send) {
// 用戶端發送檔案，對服務端來說則是接收檔案
receiveFile(protocol);
} else if (protocol.Mode == FileRequestMode.Receive) {
// 用戶端接收檔案，對服務端來說則是發送檔案
// sendFile(protocol);
private void receiveFile(FileProtocol protocol) {
// 擷取遠端用戶端的位置
IPEndPoint endpoint = client.Client.RemoteEndPoint as IPEndPoint;
IPAddress ip = endpoint.Address;
// 使用新端口号，獲得遠端用于接收檔案的端口
endpoint = new IPEndPoint(ip, protocol.Port);
// 連接配接到遠端用戶端
TcpClient localClient;
localClient = new TcpClient();
localClient.Connect(endpoint);
} catch {
Console.WriteLine("無法連接配接到用戶端 --> {0}", endpoint);
return;
// 擷取發送檔案的流
NetworkStream streamToClient = localClient.GetStream();
// 随機生成一個在目前目錄下的檔案名稱
string path =
Environment.CurrentDirectory + "/" + generateFileName(protocol.FileName);
byte[] fileBuffer = new byte[1024]; // 每次收1KB
FileStream fs = new FileStream(path, FileMode.CreateNew, FileAccess.Write);
// 從緩存buffer中讀入到檔案流中
int bytesRead;
int totalBytes = 0;
do {
bytesRead = streamToClient.Read(buffer, 0, BufferSize);
fs.Write(buffer, 0, bytesRead);
totalBytes += bytesRead;
Console.WriteLine("Receiving {0} bytes ...", totalBytes);
} while (bytesRead > 0);

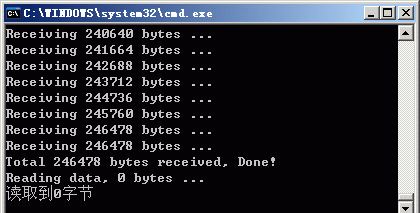

Console.WriteLine("Total {0} bytes received, Done!", totalBytes);
streamToClient.Dispose();
fs.Dispose();
localClient.Close();
// 随機擷取一個圖檔名稱
private string generateFileName(string fileName) {
DateTime now = DateTime.Now;
return String.Format(
"{0}_{1}_{2}_{3}", now.Minute, now.Second, now.Millisecond, fileName
);
這裡應該沒有什麼新知識，需要注意的地方有這麼幾個：
- 在OnReadComplete()回調方法中的foreach循環，我們使用委托異步調用了handleProtocol()方法，這是因為handleProtocol即将執行的是一個讀取或接收檔案的操作，也就是一個相對耗時的操作。
- 在handleProtocol()方法中，我們深切體會了定義ProtocolHelper類和FileProtocol結構的好處。如果沒有定義它們，這裡将是不堪入目的處理XML以及類型轉換的代碼。
- handleProtocol()方法中進行了一個條件判斷，注意sendFile()方法我屏蔽掉了，這個還沒有實作，但是我想你已經猜到它将是後面要實作的内容。
- receiveFile()方法是實際接收用戶端發來檔案的方法，這裡沒有什麼特别之處。需要注意的是檔案存儲的路徑，它儲存在了目前程式執行的目錄下，檔案的名稱我使用generateFileName()生成了一個與時間有關的随機名稱。
3.2用戶端的實作
我們現在先不着急實作用戶端S1、R1等使用者菜單，首先完成發送檔案這一功能，實際上，就是為上一節SendMessage()加一個姐妹方法SendFile()。
class Client {
ConsoleKey key;
ServerClient client = new ServerClient();
string filePath = Environment.CurrentDirectory + "/" + "Client01.jpg";
if(File.Exists(filePath))
client.BeginSendFile(filePath);
Console.WriteLine("\n\n輸入\"Q\"鍵退出。");
key = Console.ReadKey(true).Key;
} while (key != ConsoleKey.Q);
public class ServerClient {
private NetworkStream streamToServer;
public ServerClient() {
try {
client = new TcpClient();
client.Connect("localhost", 8500); // 與伺服器連接配接
} catch (Exception ex) {
Console.WriteLine(ex.Message);
// 列印連接配接到的服務端資訊
Console.WriteLine("Server Connected！{0} --> {1}",
streamToServer = client.GetStream();
// 發送消息到服務端
public void SendMessage(string msg) {
byte[] temp = Encoding.Unicode.GetBytes(msg); // 獲得緩存
lock (streamToServer) {
streamToServer.Write(temp, 0, temp.Length); // 發往伺服器
Console.WriteLine("Sent: {0}", msg);
// 發送檔案 - 異步方法
public void BeginSendFile(string filePath) {
ParameterizedThreadStart start =
new ParameterizedThreadStart(BeginSendFile);
start.BeginInvoke(filePath, null, null);
private void BeginSendFile(object obj) {
string filePath = obj as string;
SendFile(filePath);
// 發送檔案 -- 同步方法
public void SendFile(string filePath) {
TcpListener listener = new TcpListener(ip, 0);
listener.Start();
// 擷取本地偵聽的端口号
IPEndPoint endPoint = listener.LocalEndpoint as IPEndPoint;
int listeningPort = endPoint.Port;
// 擷取發送的協定字元串
string fileName = Path.GetFileName(filePath);
FileProtocol protocol =
new FileProtocol(FileRequestMode.Send, listeningPort, fileName);
string pro = protocol.ToString();
SendMessage(pro); // 發送協定到服務端
// 中斷，等待遠端連接配接
TcpClient localClient = listener.AcceptTcpClient();
Console.WriteLine("Start sending file...");
NetworkStream stream = localClient.GetStream();
// 建立檔案流
FileStream fs = new FileStream(filePath, FileMode.Open, FileAccess.Read);
byte[] fileBuffer = new byte[1024]; // 每次傳1KB
// 建立擷取檔案發送狀态的類
SendStatus status = new SendStatus(filePath);
// 将檔案流轉寫入網絡流
do {
Thread.Sleep(10); // 為了更好的視覺效果，暫停10毫秒:-)
bytesRead = fs.Read(fileBuffer, 0, fileBuffer.Length);
stream.Write(fileBuffer, 0, bytesRead);
totalBytes += bytesRead; // 發送了的位元組數
status.PrintStatus(totalBytes); // 列印發送狀态
} while (bytesRead > 0);
Console.WriteLine("Total {0} bytes sent, Done!", totalBytes);
Console.WriteLine("Server has lost...");
stream.Dispose();
listener.Stop();
接下來我們來看下這段代碼，有這麼兩點需要注意一下：
- 在Main()方法中可以看到，圖檔的位置為應用程式所在的目錄，如果你跟我一樣處于調試模式，那麼就在解決方案的Bin目錄下的Debug目錄中放置三張圖檔Client01.jpg、Client02.jpg、Client03.jpg，用來發往服務端。
- 我在用戶端提供了兩個SendFile()方法，和一個BeginSendFile()方法，分别用于同步和異步傳輸，其中私有的SendFile()方法隻是一個輔助方法。實際上對于發送檔案這樣的操作我們幾乎總是需要使用異步操作。
- SendMessage()方法中給streamToServer加鎖很重要，因為SendFile()方法是多線程通路的，而在SendFile()方法中又調用了SendMessage()方法。
- 我另外編寫了一個SendStatus類，它用來記錄和列印發送完成的狀态，已經發送了多少位元組，完成度是百分之多少，等等。本來這個類的内容我是直接寫入在Client類中的，後來我覺得它執行的工作已經不屬于Client本身所應該執行的領域之内了，我記得這樣一句話：當你覺得類中的方法與類的名稱不符的時候，那麼就應該考慮重新建立一個類。我覺得用在這裡非常恰當。
下面是SendStatus的内容：
// 即時計算發送檔案的狀态
public class SendStatus {
private FileInfo info;
private long fileBytes;
public SendStatus(string filePath) {
info = new FileInfo(filePath);
fileBytes = info.Length;
public void PrintStatus(int sent) {
string percent = GetPercent(sent);
Console.WriteLine("Sending {0} bytes, {1}% ...", sent, percent);
// 獲得檔案發送的百分比
public string GetPercent(int sent){
decimal allBytes = Convert.ToDecimal(fileBytes);
decimal currentSent = Convert.ToDecimal(sent);
decimal percent = (currentSent / allBytes) * 100;
percent = Math.Round(percent, 1); //保留一位小數
if (percent.ToString() == "100.0")
return "100";
return percent.ToString();
3.3程式測試
接下裡我們運作一下程式，來檢查一下輸出，首先看下服務端：
接着是用戶端，我們能夠看到發送的位元組數和進度，可以想到如果是圖形界面，那麼我們可以通過擴充SendStatus類來建立一個進度條：
最後我們看下服務端的Bin\Debug目錄，應該可以看到接收到的圖檔：
本來我想這篇文章就可以完成發送和接收，不過現在看來沒法實作了，因為如果繼續下去這篇文章就太長了，我正嘗試着盡量将文章控制在15頁以内。那麼我們将在下篇文章中再完成接收檔案這一部分。
