【WP開發】使用磁傾儀

磁傾儀，也叫傾斜儀，主要用來檢測手機裝置在各個軸上旋轉的角度。注意，磁傾儀與陀螺儀的差異，陀螺儀的關注點是旋轉的角速度，它并不關注角度，隻注重速度。而磁傾儀的讀數就是裝置傾斜的角度。

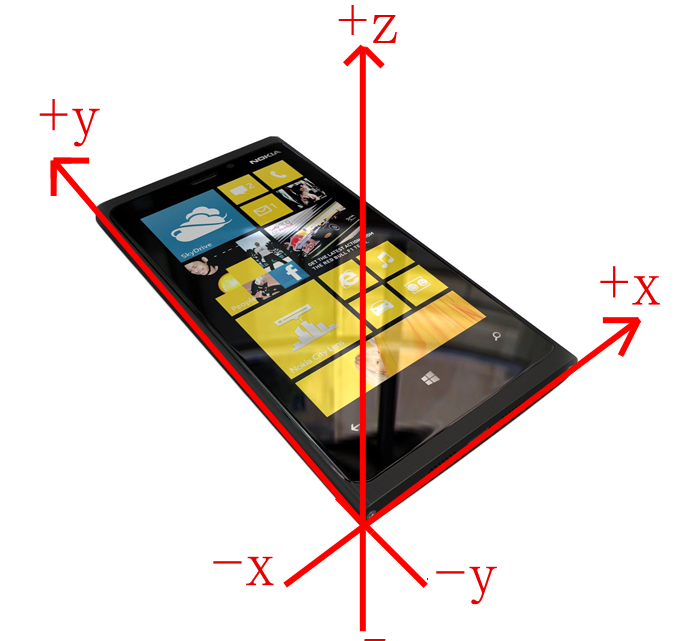

不管是使用重力感應器，方向感應器，還是陀螺儀、磁傾儀，我們首先必須知道相對于手機裝置的坐标系。為了能更加直感，我畫了個草圖，也比較難看，望見諒。

你拿着手機，讓手機垂直放置，并且螢幕對着你，可以用來照鏡子。當你拿着手機照鏡子時，坐标原點在手機的左下角。

1、從手機左下角，水準方向為X軸，向右為正值，向左為負值；

2、垂直方向為Y軸，往上為正值，往下為負值；

3、Z軸與手機螢幕垂直。當你拿着手機照鏡子時，Z軸的正方向正指着你。

當你握着手機左右搖動時，就是繞着Y軸旋轉；當你拿着手機前後翻時，就繞着X軸旋轉；當你把手機放在水準桌面上轉動時，就繞着Z軸旋轉。

磁傾儀封裝在Windows.Devices.Sensors命名空間下的Inclinometer類中，磁傾儀的讀數由InclinometerReading類來包裝。

PitchDegrees屬性：圍繞X軸旋轉的角度，機關是角度。

RollDegrees屬性：圍繞Y軸旋轉的角度。

YawDegrees屬性：圍繞Z軸旋轉的角度。

和其他傳感器的使用一樣，第一步，通過GetDefault方法得到相應傳感器的執行個體引用。

Inclinometer _inclinometer = null;
……
 // 初始化傾斜儀
 _inclinometer = Inclinometer.GetDefault();

然後設定報告讀數的時間間隔，機關為毫秒，一般20毫秒以上的值就可以了，沒有必要裝置得太小，最小值不能小于MinimumReportInterval屬性的值。

_inclinometer.ReportInterval = 20;

最後，處理ReadingChanged事件，以讀取最新的讀數。

Window.Current.VisibilityChanged += CurrentWindow_VisibilityChanged;
         ……
        private void CurrentWindow_VisibilityChanged ( object sender, Windows.UI.Core.VisibilityChangedEventArgs e )
        {
            if (e.Visible)
            {
                _inclinometer.ReadingChanged += _inclinometer_ReadingChanged;
            }
            else
            {
                _inclinometer.ReadingChanged -= _inclinometer_ReadingChanged;
            }
        }

async void _inclinometer_ReadingChanged ( Inclinometer sender, InclinometerReadingChangedEventArgs args )
        {
            // 擷取讀數
        }

通過事件參數InclinometerReadingChangedEventArgs的Reading屬性可以得到包含讀數的InclinometerReading對象引用，就可以取得手機圍繞各個坐标軸轉動的角度了。

大家要注意的是，

a、當圍繞Z軸旋轉時，0或360度是指向磁北極的，方向為逆時鐘旋轉，這個與羅盤有點像；

b、當圍繞X軸旋轉時，當手機水準放時（螢幕向着天空），為0度。當手機向你這邊翻動時，為正值，0到180度；當手機向外翻時（背對着你），為負值，0到-180度；

c、當圍繞Y軸轉動時，向左轉為負值，0到-90度；向右轉為正值，0到90度。

為了能更好地了解磁傾儀的讀數，我特地邀請了孫大聖來向大家表演一下筋鬥雲。詳見示例代碼。

看完孫大聖精彩的表演後，相信你對磁傾儀會有一個更直覺的認知。

示例源碼：https://files.cnblogs.com/tcjiaan/InclinometerApp.zip
