分布式定時任務排程架構實踐

本文首發于 vivo網際網路技術 微信公衆号

連結：

https://mp.weixin.qq.com/s/l4vuYpNRjKxQRkRTDhyg2Q 作者：陳王榮

分布式任務排程架構幾乎是每個大型應用必備的工具，本文介紹了任務排程架構使用的需求背景和痛點，對業界普遍使用的開源分布式任務排程架構的使用進行了探究實踐，并分析了這幾種架構的優劣勢和對自身業務的思考。

一、業務背景

1.1 為什麼需要使用定時任務排程

（1）時間驅動處理場景：整點發送優惠券，每天更新收益，每天重新整理标簽資料和人群資料。

（2）批量處理資料：按月批量統計報表資料，批量更新短信狀态，實時性要求不高。

（3）異步執行解耦：活動狀态重新整理，異步執行離線查詢，與内部邏輯解耦。

1.2 使用需求和痛點

（1）任務執行監控告警能力。

（2）任務可靈活動态配置，無需重新開機。

（3）業務透明，低耦合，配置精簡，開發友善。

（4）易測試。

（5）高可用，無單點故障。

（6）任務不可重複執行，防止邏輯異常。

（7）大任務的分發并行處理能力。

二、開源架構實踐與探索

 2.1 Java 原生 Timer 和ScheduledExecutorService

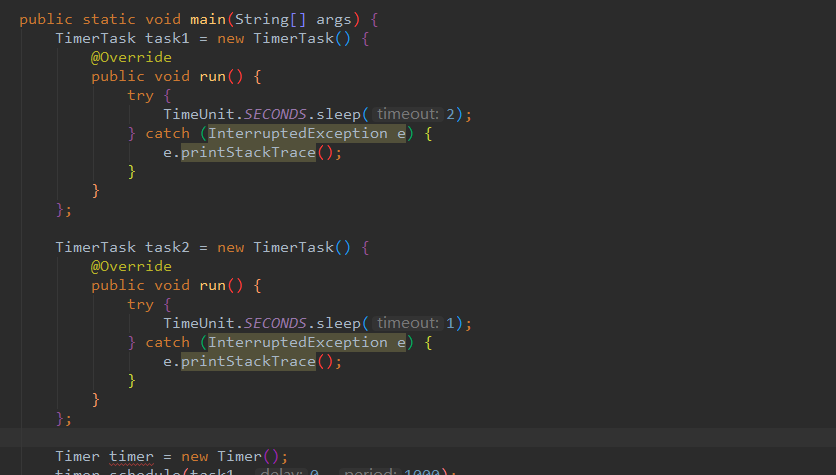

2.1.1 Timer使用

分布式定時任務排程架構實踐

Timer缺陷：

  1. Timer底層是使用單線程來處理多個Timer任務，這意味着所有任務實際上都是串行執行，前一個任務的延遲會影響到之後的任務的執行。
  2. 由于單線程的緣故，一旦某個定時任務在運作時，産生未處理的異常，那麼不僅目前這個線程會停止，所有的定時任務都會停止。
  3. Timer任務執行是依賴于系統絕對時間，系統時間變化會導緻執行計劃的變更。

由于上述缺陷，盡量不要使用Timer， idea中也會明确提示，使用ScheduledThreadPoolExecutor替代Timer 。

2.1.2 ScheduledExecutorService使用

ScheduledExecutorService對于Timer的缺陷進行了修補，首先ScheduledExecutorService内部實作是ScheduledThreadPool線程池，可以支援多個任務并發執行。

對于某一個線程執行的任務出現異常，也會處理，不會影響其他線程任務的執行，另外ScheduledExecutorService是基于時間間隔的延遲，執行不會由于系統時間的改變發生變化。

當然，ScheduledExecutorService也有自己的局限性：隻能根據任務的延遲來進行排程，無法滿足基于絕對時間和月曆排程的需求。

2.2 Spring Task

2.2.1 Spring Task 使用

spring task 是spring自主開發的輕量級定時任務架構，不需要依賴其他額外的包，配置較為簡單。

此處使用注解配置

分布式定時任務排程架構實踐

2.2.2 Spring Task缺陷

Spring Task 本身不支援持久化，也沒有推出官方的分布式叢集模式，隻能靠開發者在業務應用中自己手動擴充實作，無法滿足可視化，易配置的需求。

2.3 永遠經典的 Quartz

2.3.1 基本介紹

Quartz架構是Java領域最著名的開源任務排程工具，也是目前事實上的定時任務标準，幾乎全部的開源定時任務架構都是基于Quartz核心排程建構而成。

2.3.2 原了解析

核心元件和架構

分布式定時任務排程架構實踐
分布式定時任務排程架構實踐

 關鍵概念

（1）Scheduler：任務排程器，是執行任務排程的控制器。本質上是一個計劃排程容器，注冊了全部Trigger和對應的JobDetail， 使用線程池作為任務運作的基礎元件，提高任務執行效率。

（2）Trigger：觸發器，用于定義任務排程的時間規則，告訴任務排程器什麼時候觸發任務，其中CronTrigger是基于cron表達式建構的功能強大的觸發器。

（3）Calendar：月曆特定時間點的集合。一個trigger可以包含多個Calendar，可用于排除或包含某些時間點。

（4）JobDetail：是一個可執行的工作，用來描述Job實作類及其它相關的靜态資訊，如Job的名稱、監聽器等相關資訊。

（5）Job：任務執行接口，隻有一個execute方法，用于執行真正的業務邏輯。

（6）JobStore：任務存儲方式，主要有RAMJobStore和JDBCJobStore，RAMJobStore是存儲在JVM的記憶體中，有丢失和數量受限的風險，JDBCJobStore是将任務資訊持久化到資料庫中，支援叢集。

2.3.3 實踐說明

（1）關于Quartz的基本使用

  • 可參考Quartz官方文檔和網上部落格實踐教程。

（2）業務使用要滿足動态修改和重新開機不丢失， 一般需要使用資料庫進行儲存。

  • Quartz本身支援JDBCJobStore，但是其配置的資料表比較多，官方推薦配置可參照官方文檔，超過10張表，業務使用比較重。
  • 在使用的時候隻需要存在基本trigger配置和對應任務以及相關執行日志的表即可滿足絕大部分需求。

（3）元件化

  • 将quartz動态任務配置資訊持久化到資料庫，将資料操作包裝成基本jar包，供項目之間使用，引用項目隻需要引入jar包依賴和配置對應的資料表，使用時就可以對Quartz配置透明。

（4）擴充

  • 叢集模式
    通過故障轉移和負載均衡實作了任務的高可用性，通過資料庫的鎖機制來確定任務執行的唯一性，但是叢集特性僅僅隻是用來HA，節點數量的增加并不會提升單個任務的執行效率，不能實作水準擴充。
  • Quartz插件
    可以對特定需要進行擴充，比如增加觸發器和任務執行日志，任務依賴串行處理場景，可參考：[quartz插件——實作任務之間的串行排程](https://www.cnblogs.com/surprizeFuture/articles/quartzPlugin.html)

2.3.4 缺陷和不足

（1）需要把任務資訊持久化到業務資料表，和業務有耦合。

（2）排程邏輯和執行邏輯并存于同一個項目中，在機器性能固定的情況下，業務和排程之間不可避免地會互相影響。

（3）quartz叢集模式下，是通過資料庫獨占鎖來唯一擷取任務，任務執行并沒有實作完善的負載均衡機制。

2.4 輕量級神器 XXL-JOB

2.4.1 基本介紹

XXL-JOB是一個輕量級分布式任務排程平台，主打特點是平台化，易部署，開發迅速、學習簡單、輕量級、易擴充，代碼仍在持續更新中。

 “排程中心”是任務排程控制台，平台自身并不承擔業務邏輯，隻是負責任務的統一管理和排程執行，并且提供任務管理平台，  “執行器” 負責接收“排程中心”的排程并執行，可直接部署執行器，也可以将執行器內建到現有業務項目中。 通過将任務的排程控制和任務的執行解耦，業務使用隻需要關注業務邏輯的開發。

主要提供了任務的動态配置管理、任務監控和統計報表以及排程日志幾大功能子產品，支援多種運作模式和路由政策，可基于對應執行器機器叢集數量進行簡單分片資料處理。

2.4.2 原了解析

2.1.0版本前核心排程子產品都是基于quartz架構，2.1.0版本開始自研排程元件，移除quartz依賴 ，使用時間輪排程。

分布式定時任務排程架構實踐

2.4.3 實踐說明

詳細配置和介紹參考

官方文檔

。

 2.4.3.1 demo使用：

示例1：實作簡單任務配置，隻需要繼承IJobHandler 抽象類，并聲明注解

@JobHandler(value="offlineTaskJobHandler") ，實作業務邏輯即可。（注：此次引入了dubbo，後文介紹）。

@JobHandler(value="offlineTaskJobHandler")
@Component
public class OfflineTaskJobHandler extends IJobHandler {

   @Reference(check = false,version = "cms-dev",group="cms-service")
   private OfflineTaskExecutorFacade offlineTaskExecutorFacade;

   @Override
   public ReturnT<String> execute(String param) throws Exception {
      XxlJobLogger.log(" offlineTaskJobHandler start.");

      try {
         offlineTaskExecutorFacade.executeOfflineTask();
      } catch (Exception e) {
         XxlJobLogger.log("offlineTaskJobHandler-->exception." , e);
         return FAIL;
      }

      XxlJobLogger.log("XXL-JOB, offlineTaskJobHandler end.");
      return SUCCESS;
   }
}

 示例2：分片廣播任務。

@JobHandler(value="shardingJobHandler")
@Service
public class ShardingJobHandler extends IJobHandler {

   @Override
   public ReturnT<String> execute(String param) throws Exception {

      // 分片參數
      ShardingUtil.ShardingVO shardingVO = ShardingUtil.getShardingVo();
      XxlJobLogger.log("分片參數：目前分片序号 = {}, 總分片數 = {}", shardingVO.getIndex(), shardingVO.getTotal());

      // 業務邏輯
      for (int i = 0; i < shardingVO.getTotal(); i++) {
         if (i == shardingVO.getIndex()) {
            XxlJobLogger.log("第 {} 片, 命中分片開始處理", i);
         } else {
            XxlJobLogger.log("第 {} 片, 忽略", i);
         }
      }

      return SUCCESS;
   }
}

 2.4.3.2 整合dubbo

（1）引入dubbo-spring-boot-starter和業務facade jar包依賴。

<dependency>
    <groupId>com.alibaba.spring.boot</groupId>
    <artifactId>dubbo-spring-boot-starter</artifactId>
    <version>2.0.0</version>
</dependency>

<dependency>
    <groupId>com.demo.service</groupId>
    <artifactId>xxx-facade</artifactId>
    <version>1.9-SNAPSHOT</version>
</dependency>

（2）配置檔案加入dubbo消費端配置（可根據環境定義多個配置檔案，通過profile切換）。

## Dubbo 服務消費者配置
spring.dubbo.application.name=xxl-job

spring.dubbo.registry.address=zookeeper://zookeeper.xyz:2183
spring.dubbo.port=20880

spring.dubbo.version=demo
spring.dubbo.group=demo-service

（3）代碼中通過@Reference注入facade接口即可。

@Reference(check = false,version = "demo",group="demo-service")
private OfflineTaskExecutorFacade offlineTaskExecutorFacade;

（4）啟動程式加入@EnableDubboConfiguration注解。

@SpringBootApplication
@EnableDubboConfiguration
public class XxlJobExecutorApplication {
   public static void main(String[] args) {
        SpringApplication.run(XxlJobExecutorApplication.class, args);
   }
}

2.4.4 任務可視化配置

内置了平台項目，友善了開發者對任務的管理和執行日志的監控，并提供了一些便于測試的功能。

分布式定時任務排程架構實踐

2.4.5 擴充

（1）任務監控和報表的優化。

（2）任務報警方式的擴充，比如加入告警中心，提供内部消息，短信告警。

（3）對實際業務内部執行出現異常情況下的不同監控告警和重試政策。

2.5 高可用 Elastic-Job

2.5.1 基本介紹

Elastic-Job是一個分布式排程解決方案，由兩個互相獨立的子項目Elastic-Job-Lite和Elastic-Job-Cloud組成。

Elastic-Job-Lite定位為輕量級無中心化解決方案，使用jar包的形式提供分布式任務的協調服務。

Elastic-Job-Cloud使用Mesos + Docker的解決方案，額外提供資源治理、應用分發以及程序隔離等服務。

可惜的是已經兩年沒有疊代更新記錄。

2.5.2 原了解析

分布式定時任務排程架構實踐
分布式定時任務排程架構實踐

2.5.3 實踐說明

2.5.3.1 demo使用

（1）安裝zookeeper，配置注冊中心config，配置檔案加入注冊中心zk的配置。

@Configuration
@ConditionalOnExpression("'${regCenter.serverList}'.length() > 0")
public class JobRegistryCenterConfig {

    @Bean(initMethod = "init")
    public ZookeeperRegistryCenter regCenter(@Value("${regCenter.serverList}") final String serverList,
                                             @Value("${regCenter.namespace}") final String namespace) {
        return new ZookeeperRegistryCenter(new ZookeeperConfiguration(serverList, namespace));
    }
}

​​​​​​​​​

spring.application.name=demo_elasticjob

regCenter.serverList=localhost:2181
regCenter.namespace=demo_elasticjob

spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl-job?Unicode=true&characterEncoding=UTF-8
spring.datasource.username=user
spring.datasource.password=pwd

（2）配置資料源config，并配置檔案中加入資料源配置。​​​​​​​

@Getter
@Setter
@NoArgsConstructor
@AllArgsConstructor
@ToString
@Configuration
@ConfigurationProperties(prefix = "spring.datasource")
public class DataSourceProperties {
    private String url;
    private String username;
    private String password;

    @Bean
    @Primary
    public DataSource getDataSource() {
        DruidDataSource dataSource = new DruidDataSource();
        dataSource.setUrl(url);
        dataSource.setUsername(username);
        dataSource.setPassword(password);
        return dataSource;
    }
}

​​​​​​​

spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl-job?Unicode=true&characterEncoding=UTF-8
spring.datasource.username=user
spring.datasource.password=pwd

（3）配置事件config。​​​​​​​

@Configuration
public class JobEventConfig {
    @Autowired
    private DataSource dataSource;

    @Bean
    public JobEventConfiguration jobEventConfiguration() {
        return new JobEventRdbConfiguration(dataSource);
    }
}

（4）為了便于靈活配置不同的任務觸發事件，加入ElasticSimpleJob注解。​​​​​​​

@Target({ElementType.TYPE})
@Retention(RetentionPolicy.RUNTIME)
public @interface ElasticSimpleJob {

    @AliasFor("cron")
    String value() default "";

    @AliasFor("value")
    String cron() default "";

    String jobName() default "";

    int shardingTotalCount() default 1;

    String shardingItemParameters() default "";

    String jobParameter() default "";
}

（5）對配置進行初始化。​​​​​​​

@Configuration
@ConditionalOnExpression("'${elaticjob.zookeeper.server-lists}'.length() > 0")
public class ElasticJobAutoConfiguration {

    @Value("${regCenter.serverList}")
    private String serverList;

    @Value("${regCenter.namespace}")
    private String namespace;

    @Autowired
    private ApplicationContext applicationContext;
    @Autowired
    private DataSource dataSource;

    @PostConstruct
    public void initElasticJob() {
        ZookeeperRegistryCenter regCenter = new ZookeeperRegistryCenter(new ZookeeperConfiguration(serverList, namespace));
        regCenter.init();
        Map<String, SimpleJob> map = applicationContext.getBeansOfType(SimpleJob.class);

        for (Map.Entry<String, SimpleJob> entry : map.entrySet()) {
            SimpleJob simpleJob = entry.getValue();
            ElasticSimpleJob elasticSimpleJobAnnotation = simpleJob.getClass().getAnnotation(ElasticSimpleJob.class);

            String cron = StringUtils.defaultIfBlank(elasticSimpleJobAnnotation.cron(), elasticSimpleJobAnnotation.value());
            SimpleJobConfiguration simpleJobConfiguration = new SimpleJobConfiguration(JobCoreConfiguration.newBuilder(simpleJob.getClass().getName(), cron, elasticSimpleJobAnnotation.shardingTotalCount()).shardingItemParameters(elasticSimpleJobAnnotation.shardingItemParameters()).build(), simpleJob.getClass().getCanonicalName());
            LiteJobConfiguration liteJobConfiguration = LiteJobConfiguration.newBuilder(simpleJobConfiguration).overwrite(true).build();

            JobEventRdbConfiguration jobEventRdbConfiguration = new JobEventRdbConfiguration(dataSource);
            SpringJobScheduler jobScheduler = new SpringJobScheduler(simpleJob, regCenter, liteJobConfiguration, jobEventRdbConfiguration);
            jobScheduler.init();
        }
    }
}

（6）實作 SimpleJob接口，按上文中方法整合dubbo, 完成業務邏輯。​​​​​​​

@ElasticSimpleJob(
        cron = "*/10 * * * * ?",
        jobName = "OfflineTaskJob",
        shardingTotalCount = 2,
        jobParameter = "測試參數",
        shardingItemParameters = "0=A,1=B")
@Component
public class MySimpleJob implements SimpleJob {
    Logger logger = LoggerFactory.getLogger(OfflineTaskJob.class);

    @Reference(check = false, version = "cms-dev", group = "cms-service")
    private OfflineTaskExecutorFacade offlineTaskExecutorFacade;


    @Override
    public void execute(ShardingContext shardingContext) {

        offlineTaskExecutorFacade.executeOfflineTask();

        logger.info(String.format("Thread ID: %s, 作業分片總數: %s, " +
                        "目前分片項: %s.目前參數: %s," +
                        "作業名稱: %s.作業自定義參數: %s"
                ,
                Thread.currentThread().getId(),
                shardingContext.getShardingTotalCount(),
                shardingContext.getShardingItem(),
                shardingContext.getShardingParameter(),
                shardingContext.getJobName(),
                shardingContext.getJobParameter()
        ));
    }
}
分布式定時任務排程架構實踐
分布式定時任務排程架構實踐

2.6 其餘開源架構

（1）Saturn：Saturn是唯品會開源的一個分布式任務排程平台，在Elastic Job的基礎上進行了改造。

（2）SIA-TASK：是宜信開源的分布式任務排程平台。

三、優劣勢對比和業務場景适配思考

分布式定時任務排程架構實踐

業務思考：

  1. 豐富任務監控資料和告警政策。
  2. 接入統一登入和權限控制。
  3. 進一步簡化業務接入步驟。

四、結語

對于并發場景不是特别高的系統來說，xxl-job配置部署簡單易用，不需要引入多餘的元件，同時提供了可視化的控制台，使用起來非常友好，是一個比較好的選擇。希望直接利用開源分布式架構能力的系統，建議根據自身的情況來進行合适的選型。

附：參考文獻
