boost asio ——深入架構

要用好它，就必須先了解它，而且不能停止于表面，必須深入到内部。而了解一件事物，先要了解它的架構，再了解它的細節。了解了架構，我們就有了提綱挈領的認識。

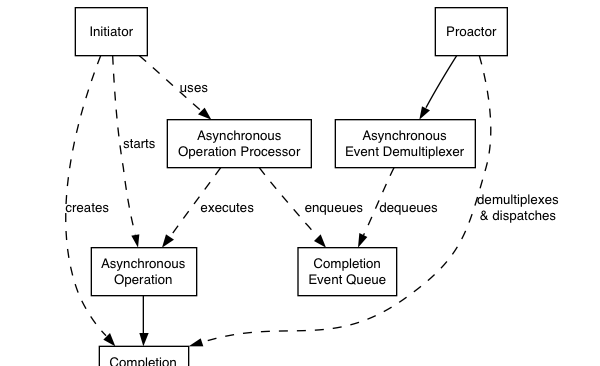

關于 boost asio 架構結構，在其文檔中，用了這樣一張圖來描述：

簡單解釋一下：

這裡由使用者（Initiator）啟動一個異步操作（Asynchronous Operation），在啟動異步的同時它要負責建立一個異步回調對象（Completion Handler），然後該異步操作被交給了異步操作執行者（Asynchronous Operation Processor），由它負責執行異步操作，并在完成後将一個完成事件插入完成事件隊列（Completion Event Queue）；另一方面，前攝器（Proactor，這個詞很難準确翻譯，也有翻譯為主動器，可能借義于proactive）驅動異步事件分派器（Asynchronous Event Demultiplexer）從完成事件隊列中擷取事件，這是一個阻塞的過程，一旦擷取到完成事件，前攝器從事件上找出與該事件關聯的回調對象，并執行回調。

這是一個标準的前攝器模式，這個模式是在 ACE 網絡庫中使用的概念。關于該模式的研究很多，搜尋一下 ACE Proactor 就可以找到很多資料。上面的描述也比較容易了解，唯一比較難搞懂的是異步事件分派器（Asynchronous Event Demultiplexer），好像它的存在并不起多大作用，其實它的作用大着呢，特别是在多線程中，它要保證異步完成事件的及時分派，提高多線程并發度，以及降低線程切換開銷。在 windows 完成端口的文檔中有這方面的機制介紹。

總得來說，這是一個概念性的模型，僅用這個模型來描述 boost asio，根本展現不了 boost asio 的優點。即使從使用者的角度，僅掌握這樣的模型也是不夠，boost asio 還有很多值得學習借鑒的地方。

我們需要結合這個模型來深入 boost asio 的實作架構。

 boost asio 是如何實作前攝器模式的呢？我們使用 boost asio 第一步都需要建立一個 boost::asio::io_service，我們就從 io_service 開始開啟我們的探秘之旅。

 io_service 類的定義很簡單，總共就三個成員變量：

[cpp]  view plain copy

1. #if defined(BOOST_WINDOWS) || defined(__CYGWIN__)
2.   detail::winsock_init<> init_;
3. #elif defined(__sun) || defined(__QNX__) || defined(__hpux) || defined(_AIX) \
4.   || defined(__osf__)
5.   detail::signal_init<> init_;
6. #endif
7.   // The service registry.
8.   boost::asio::detail::service_registry* service_registry_;
9.   // The implementation.
10.   impl_type& impl_;

其實簡單反而意味着強大，因為這表明 boost asio 已經把功能結構劃分的很清晰了。

三個成員變量中的 init_ 與結構沒有太大關系，windows 平台的 winsock_init 裡面調用了 WSAStartup，linux 平台的 signal_init 裡面屏蔽了 SIG_PIPE 信号。這兩個東東幾乎是在我們剛開始接觸網絡程式設計就遇到的知識點。

其次我們再來看看 impl_ 成員，從名字上看應該是 io_service 的實作類，确實 io_service 的很多接口是直接轉發給了 impl_ 成員，比如 run、poll、stop、reset、post、dispatch

1. inline std::size_t io_service::run(boost::system::error_code& ec)
2. {
3.   return impl_.run(ec);
4. }
5. inline std::size_t io_service::poll(boost::system::error_code& ec)
7.   return impl_.poll(ec);
9. inline void io_service::stop()
11.   impl_.stop();
13. inline void io_service::reset()
15.   impl_.reset();
17. template <typename Handler>
18. inline void io_service::dispatch(Handler handler)
20.   impl_.dispatch(handler);
23. inline void io_service::post(Handler handler)
25.   impl_.post(handler);

但是 impl_type 是什麼呢？它的定義如下：

1. #if defined(BOOST_ASIO_HAS_IOCP)
2.   typedef detail::win_iocp_io_service impl_type;
3. #elif defined(BOOST_ASIO_HAS_EPOLL)
4.   typedef detail::task_io_service<detail::epoll_reactor<false> > impl_type;
5. #elif defined(BOOST_ASIO_HAS_KQUEUE)
6.   typedef detail::task_io_service<detail::kqueue_reactor<false> > impl_type;
7. #elif defined(BOOST_ASIO_HAS_DEV_POLL)
8.   typedef detail::task_io_service<detail::dev_poll_reactor<false> > impl_type;
9. #else
10.   typedef detail::task_io_service<detail::select_reactor<false> > impl_type;

原來是根據不同的平台支援特性，選擇了不同的實作，要把這麼多種實作融合起來，沒有一個很好的架構是很難做到的。

我們再來看看 service_registry_，對這個成員變量的使用展現在 use_service、add_service、has_service 三個函數中：

1. template <typename Service>
2. inline Service& use_service(io_service& ios)
4.   // Check that Service meets the necessary type requirements.
5.   (void)static_cast<io_service::service*>(static_cast<Service*>(0));
6.   (void)static_cast<const io_service::id*>(&Service::id);
7.   return ios.service_registry_->template use_service<Service>();
10. void add_service(io_service& ios, Service* svc)
15.   if (&ios != &svc->io_service())
16.     boost::throw_exception(invalid_service_owner());
17.   if (!ios.service_registry_->template add_service<Service>(svc))
18.     boost::throw_exception(service_already_exists());
21. bool has_service(io_service& ios)
26.   return ios.service_registry_->template has_service<Service>();

看起來是個集合容器，裡面的元素是服務（Service），服務有編号（id）。從 service_registry 的實作可以進一步了解到下面細節：

1. 服務都是用一個類來實作的，唯一的接口要求是必須有 shutdown_service 接口
2. 服務是延遲建立的，隻有第一次被使用的時候才建立
3. 每種類型的服務在同一個 service_registry （也是同一個io_service）裡面最多隻有一個執行個體
4. 當service_registry （也就是io_service）被銷毀（析構）時，服務會被 shutdown ，然後被銷毀

 繼續分析每個服務，還可以看到服務有下列特性：

1. 服務在構造後就開始運作
2. 服務在 shutdown 後停止運作
3. 服務通過句柄（implementation_type）對外暴露其功能
4. 服務之間有依賴性

最後，總結出所有的服務大概分為三類：

第一類服務是底層系統服務，是對作業系統平台提供功能的封裝，有：

• detail::win_iocp_io_service
• detail::win_iocp_socket_service
• detail::task_io_service
• detail::reactive_socket_service

• detail::epoll_reactor
• detail::kqueue_reactor
• detail::dev_poll_reactor
• detail::select_reactor

• detail::resolver_service

中間四個都是 reactor，不能想象，所有的 reactor 應該有相同的對外服務接口。這裡的 task_io_service 和 reactive_socket_service 是對 reactor 的再封裝，是以上層的服務不會直接依賴 reactor，而是依賴 task_io_service 和 reactive_socket_service。

第二類服務是上層接口服務，面向具體的功能對象（Object），他們會針對運作平台選擇依賴對應的底層服務

• socket_acceptor_service（ip::basic_socket_acceptor -> ip::tcp::acceptor）
• stream_socket_service（ip::basic_stream_socket -> ip::tcp::socket）
• datagram_socket_service（ip::basic_datagram_socket -> ip::udp::socket）
• raw_socket_service（ip::basic_raw_socket -> ip::icmp::socket）
• deadline_timer_service（basic_deadline_timer -> deadline_timer）
  • detail::deadline_timer_service
• ip::resolver_service（ip::basic_resolver -> ip::tcp::resolver, ip::udp::resolver, ip::icmp::resolver）

 前四個 socket 相關的服務會在不同的平台，選擇依賴 win_iocp_socket_service 和 reactive_socket_service<xxx_reactor>，deadline_timer_service （具體實作在

detail::deadline_timer_service中）會選擇 win_iocp_io_service 和 task_io_service<xxx_reactor>，ip::resolver_service 沒得選擇，隻有依賴 detail::resolver_service。

第三類服務是一些特殊功能的服務，比如 detail::strand_service 等，他們對整體架構沒有影響。

雖然 boost asio 中提供了這麼多服務，但是上層應用并不會直接使用這些服務，服務通過句柄對外暴露其功能，而句柄被功能對象（Object）封裝，然後提供給上層應用使用。

這裡的功能對象（Object），就是我們在第二類服務後面的“（）”裡面給出的類，每個對象都包含着一個對相應服務的C++引用，以及服務對外暴露的句柄。

至此，我們了解了 boost asio 中通過一系列的服務封裝了作業系統的底層功能，并且通過動态組裝的方式把這些服務管理起來。可以看出，boost asio 使用了一種相當簡單的方式，就解決了平台的多樣性，甚至于模式的多樣性；同時服務的動态加載和集中管理，為功能擴充提供了友善途徑；另外對象中隻包含句柄，提高了安全性。

再回過頭來看看，我們心中還有個疑問，那就是 boost asio 是怎麼實作前攝器（Proactor）模式的呢？其實前攝器（Proactor）的各個角色都是通過服務來表達的。

先看 windows 平台

Asynchronous Operation Processor 的功能是由 win_iocp_socket_service、resolver_service 完成，Proactor 功能由 win_iocp_io_service 完成，win_iocp_io_service 也包含 Asynchronous Event Demultiplexer 和 Completion Event Queue 的功能，不過其實是對 windows IOCP 的系統功能的封裝。

再看看 linux 平台

Asynchronous Operation Processor 的功能是由 reactive_socket_service、resolver_service 完成，Proactor、Asynchronous Event Demultiplexer 和 Completion Event Queue功能都是由 task_io_service 完成。

最後，io_service 其實代表了Proator 這一端，socket、timer、resolver 等等代表了 Initiator 這一端。這就是上層使用者角度看到的景象。
