DS28E01-100

DS28E01-100有四個存儲區：資料存儲器（EEPROM）（共分4頁，每頁32個位元組）、密鑰存儲器（secret）（8位元組）、含有特定功能和使用者位元組的寄存器頁（register page）和易失性暫存器（scratchpad）（8位元組）。

向資料存儲器寫資料、載入初始密鑰或者向寄存器頁寫資料時，暫存器作為緩存使用。

The DS28E01-100 has four memory areas: data memo-

ry, secrets memory, register page with special function

registers and user bytes, and a volatile scratchpad. The

data memory is organized as four pages of 32 bytes.

Secret and scratchpad are 8 bytes each. The scratch-

pad acts as a buffer when writing to the data memory,

loading the initial secret, or when writing to the register

page.

資料存儲器、密鑰存儲器和寄存器頁位于一個線性位址空間中（暫存器不在這裡）。向資料存儲器和寄存器頁寫資料需要知

道密鑰。

位址0088h至009Fh也被稱為寄存器頁，含有特定功能寄存器、使用者位元組以及工廠位元組。一旦程式設計為AAh 或55h，這

些位元組中的大多數将被寫保護而不能再更改。程式設計為任何其它代碼既不會對該位址加寫保護，也不會激活與該特定

位元組相應的特殊功能。位址0090h至0097h記憶體儲的是器件ROM注冊碼的備份，家族碼存放在較低位址，随後是48位序列号和8位CRC校驗

碼（存放在位址0097h）。從位址0090h至0097h讀取資料時，總線主機接收到的注冊碼每一位的順序都與使用ROM

功能指令得到的相同。

位址寄存器和傳輸狀态

​​

三個寄存器:      TA1(目标位址寄存器)       TA2(用于擴充 , 現在未用)       E/S(狀态寄存器, 0101,1111=OK)

寫入及驗證 在向DS28E01-100寫資料時，必須把暫存器用作中間存儲器。首先，主要制器發Write Scratchpad指令并指定目标地

址，然後将資料寫入暫存器。注意，資料必須寫入存儲器的8 位元組邊界(因為暫存器隻有8位元組)内，也就是說，目标位址的三個最低有效位

T2–T0 必須等于000b。

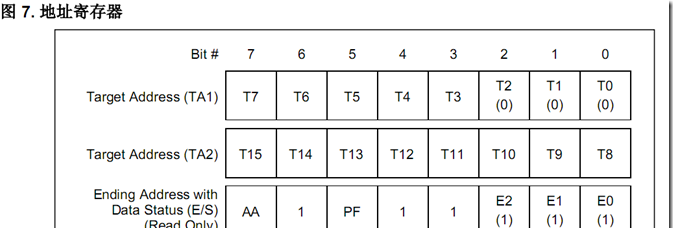

The DS28E01-100 employs three address registers:

TA1, TA2, and E/S (Figure 7). These registers are com-

mon to many other 1-Wire devices, but operate slightly

differently with the DS28E01-100. Registers TA1 and

TA2 must be loaded with the target address to which

the data is written or from which data is read. Register

E/S is a read-only transfer-status register used to verify

data integrity with write commands. Since the scratch-

pad of the DS28E01-100 is designed to accept data in

blocks of 8 bytes only, the lower 3 bits of TA1 are

forced to 0 and the lower 3 bits of the E/S register (end-

ing offset) always read 1. This indicates that all the data

in the scratchpad is used for a subsequent copying into

main memory or secret. Bit 5 of the E/S register, called

PF or partial byte flag, is a logic 1 if the number of data

bits sent by the master is not an integer multiple of

eight or if the data in the scratchpad is not valid due to

a loss of power. A valid write to the scratchpad clears

the PF bit. Bits 3, 4, and 6 have no function; they always

read 1. The partial flag supports the master checking

the data integrity after a write command. The highest

valued bit of the E/S register, called authorization

accepted (AA), acts as a flag to indicate that the data

stored in the scratchpad has already been copied to

the target memory address. Writing data to the scratch-

pad clears this flag.

DS28E01-100 使用三個位址寄存器：TA1、TA2和E/S（圖7）。這些寄存器普遍用于許多其它1-Wire器件，但在

DS28E01-100中的工作略有不同。寄存器TA1和TA2存放的是寫入資料或讀取資料的目标位址。寄存器E/S 是一個隻

讀的傳輸狀态寄存器，用于驗證寫指令的資料完整性。因為DS28E01-100的暫存器隻接收8位元組的資料塊，是以TA1

的低三位總為0，E/S 寄存器的低三位（結束偏移量）總是1。這意味着暫存器中的所有資料随後都要複制到主存儲

器或密鑰存儲器中。E/S寄存器的第5位稱為PF 或位元組不全标志，該位如果為邏輯1，則意味着主機發送的資料位數

不是8的整數倍，或者暫存器中的資料由于掉電的關系而成為無效資料。有效的寫暫存器操作将清除PF 位。第3、

4、6位沒有功能；讀出時總為1。利用PF标志，主機可以在寫指令之後檢驗資料的完整性。E/S寄存器的最高位稱為

AA 或授權許可标記，用以訓示暫存器中的資料已複制到目标存儲器位址。向暫存器中寫入資料将清除該标志。
