實驗3：OpenFlow協定分析實踐

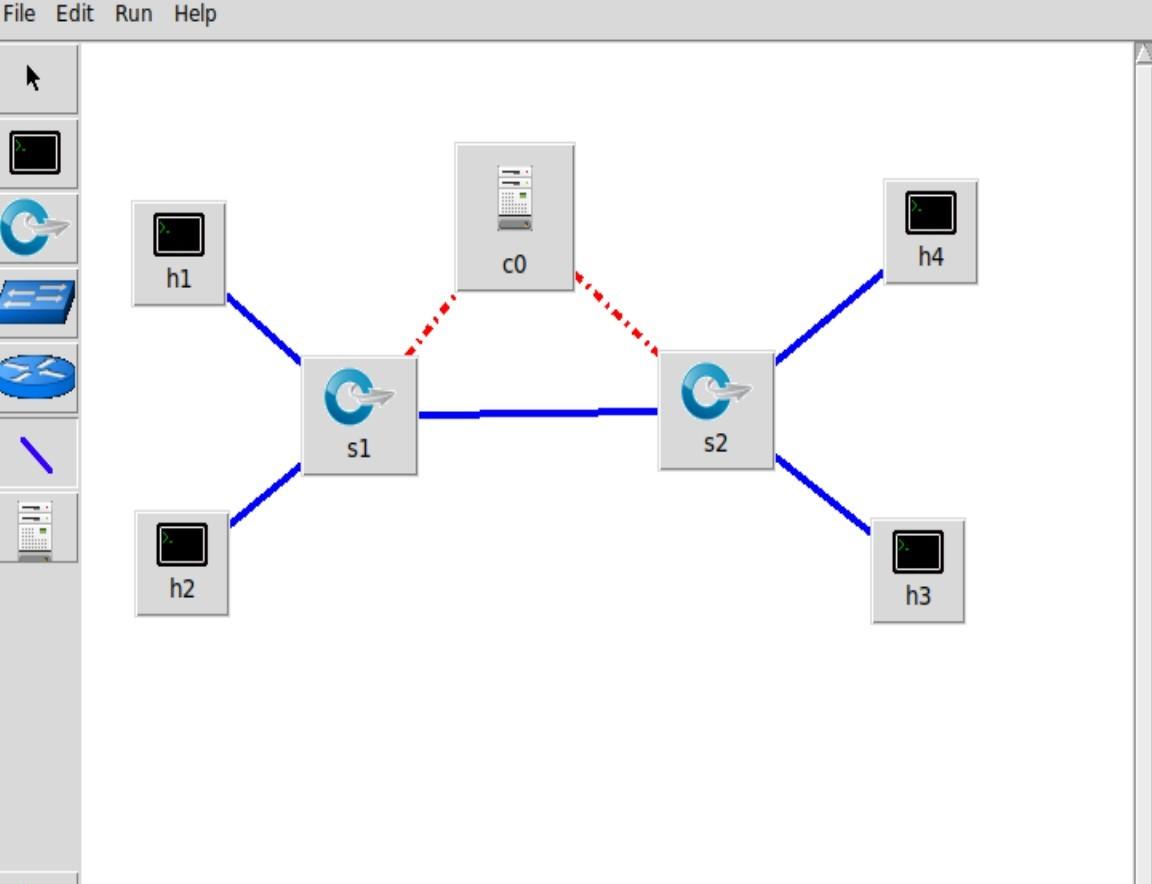

一、搭建拓撲，完成相關 IP 配置，并實作主機與主機之間的 IP 通信。用抓包軟體擷取控制器與交換機之間的通信資料包。

主機 IP位址

• h1 192.168.0.101/24
• h2 192.168.0.102/24
• h3 192.168.0.103/24
• h4 192.168.0.104/2



二、檢視抓包結果，分析OpenFlow協定中交換機與控制器的消息互動過程，畫出相關互動圖或流程圖。

• HELLO

  1.控制器6633端口（我最高能支援OpenFlow 1.0） ---> 交換機50478端口



  2.交換機50478端口（我最高能支援OpenFlow 1.3）--- 控制器6633端口



  于是雙方建立連接配接，并使用OpenFlow 1.0

• Feature Request/Set Conig

  1.控制器6633端口（我需要你的特征資訊） ---> 交換機50478端口



  2.控制器6633端口（請按照我給你的flag和max bytes of packet進行配置） --->

  交換機50478端口



• Features Reply

  1.交換機50478端口（這是我的特征資訊，請查收）--- 控制器6633端口



• Packet_in

  有兩種情況：

  (1)交換機查找流表，發現沒有比對條目時

  (2)有比對條目但是對應的action是OUTPUT=CONTROLLER時

  1.交換機50478端口（有資料包進來，請訓示）--- 控制器6633端口



  分析抓取的資料包，可以發現是因為交換機發現此時自己并沒有比對的流表（Reason: No matching flow (table-miss flow entry) (0)），是以要問控制器如何處理

• Flow_mod

  建立topo流表為空，就不建了，結果和之前差不多。

• Packet_out

  1.控制器6633端口（請按照我給你的action進行處理） ---> 交換機40578端口



三、回答：交換機與控制器建立通信時是使用TCP協定還是UDP協定？

答：TCP協定，可以在抓包時看到。
