導語 ： “才剛寫完用例，怎麼開發大哥又改了UI了？” “維護這些破用例的時間，都夠我手工測三遍了，真的有意義麼？” “這破手機，能不能别老是系統彈框……”
UI自動化，在移動網際網路時代的今天，一直都是在各大測試社群最為火爆的一個TOPIC。甚至在測試同行面前一提起自動化，大家就會自然而然的問：“恩，你們是用的什麼架構？appium？還是robotium？”
其實在筆者看來，UI自動化是一個ROI較低的測試項（ROI即return on investment，中文意思是投資回報率）。但UI自動化相比接口自動化、白盒測試等，它更貼近手工業務測試行為。對于剛起步測試左移、效率提升的團隊來說，是最迅速的切入點，也是廣大黑盒tester，提升自身技術能力的起跑線。
筆者接觸UI自動化一年多，兼顧業務測試的同時斷斷續續地投入，曾經無數次的想放棄：
“才剛寫完用例，怎麼開發大哥又改了UI了？”
“維護這些破用例的時間，都夠我手工測三遍了，真的有意義麼？”
“測試架構自己有bug，我改用例也沒用啊……”
“我調試的時候這個用例還是通的，放到daily裡面跑就不通，到底怎麼回事嘛！”
“adb怎麼這麼不穩定啊，老是斷！！！”
“怎麼跑着跑着就crash了，到底是被測應用有問題，還是測試代碼有問題啊？”
“明明界面上有這個元素，怎麼就是查不到呢？”
“這破手機，能不能别老是系統彈框……”
“這手機真是渣，adb screencap截個圖，居然要三分鐘才傳回！”
“這些控件都沒有id，沒有text，層級還三天兩頭改，要我怎麼查……”
“查了這麼多論壇，怎麼就沒有人遇到過類似的問題呢？”
……
這些問題讓筆者一度懷疑，UI自動化這個TOPIC，是不是根本沒用，隻是tester為了漲薪，或者為了擺脫重複無聊的手工業務測試，而YY出來自我欺騙的。
筆者将以上所有的問題簡單分成三類：設計類，環境類，細節類。一個好的設計模式，能夠避免一部分問題；一套好的環境，可以讓我們從乏味的維護工作中解脫；精益求精的細節，讓測試用例更加可靠穩定。

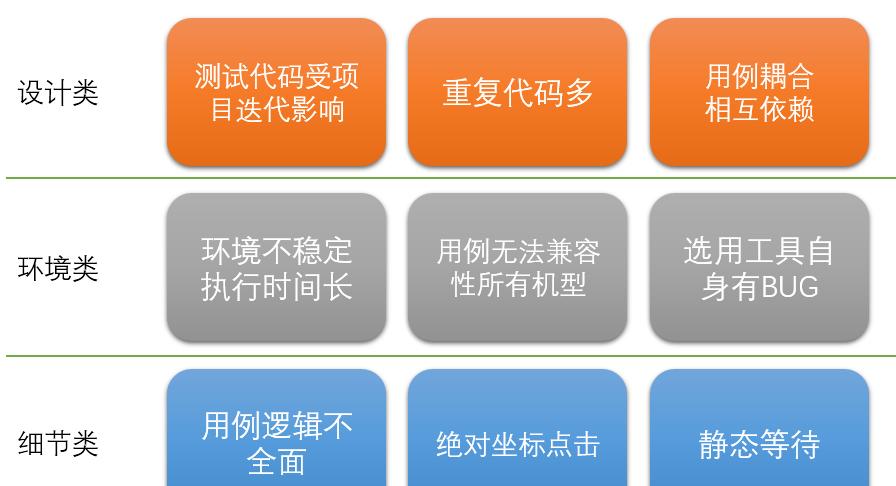

圖一 UI自動化常見問題
填掉這三類坑，基本上就獲得了一套低成本高産出、少量維護、穩定可靠的UI自動化用例集。
這類問題，我們需要從根上治。UI自動化開發，也應該是嚴謹的開發工作，它也需要設計模式，也是磨刀不誤砍柴工。這裡的設計，主要包括選工具、架構分層等。很多前輩都分析過UI自動化各類工具的優缺點，對工具選用筆者不再贅述。主要依托uiautomator來介紹下筆者認為比較巧妙的用例架構設計。
無論你選擇appium、uiautomator、robotium還是espresso，剛入門時，看到的sample應該大緻都是這樣的。
圖二uiautomator和espresso邏輯樣例
問題在哪裡？這些sample過于簡單，都隻教了我們UI自動化三元素：怎麼查找元素、怎麼操作元素、怎麼校驗結果。如果我們按照大多數分享帖或GitHub sample來寫作自己的case。最後這種沒有任何設計模式的架構，肯定會面臨重構。拿上面的espresso來說：
假如action_save這個id開發改了，而你的用例集中，有30個步驟用例到了這個id，一個個去改，是不是要瘋？
不厭其煩的重複寫onView(withXX(xxx)).perform(click())這一長串，你不煩？
筆者是如何做的？分層設計和PageObjects模式。這兩個方法，基本解決了筆者遇到的圖一中所有的設計類問題。
圖三 架構設計建議
按照圖三進行分層設計後，得到如圖四的測試代碼包。
圖四 分層後的用例架構
PageObjects模式發源于selenium社群，它的目的是減少重複代碼，當開發修改UI時，測試隻需在有限的位置修改代碼。如果大家想深入了解PageObjects，請參照如下wiki:
https://github.com/SeleniumHQ/selenium/wiki/PageObjects
http://blog.csdn.net/kittyboy0001/article/details/25219053
我們來看一下，現在手管首頁Page包中的代碼和頁面。
圖五 手管首頁Page層部分代碼
回憶一下上面的google提供的sample，再對比引入分層設計和PO模式前後的代碼，點選圖五中的一鍵加速：
圖六 引入PO前後代碼對比
帶來的好處，當然不僅僅是業務用例代碼更清爽。
通過将查找和操作封裝到基礎層中，這部分代碼就具體業務無關了，即使拿到其他産品中也可以複用；
通過page層的分離，所有的與業務相關的id，text等都被限定在了page包中，哪怕開發改了UI，修改page包特定的頁面中對應的元素就好了。
對page包進行合理的業務拆分，比如将手管分成 MainPage(首頁)，SoftwareManagerPage(軟體管理頁)，WiFiManagerPage（WiFi管理頁）等，在開發改了某個具體業務的界面後，測試能夠迅速知道測試代碼需要改哪裡。
除了整個架構的設計，有時候一些小問題也可以經過巧妙設計。比如資源混淆的問題。
圖七 資源混淆
如圖七，在手機管家的釋出包中，用uiautomatorviewer dump下來發現，一鍵優化的button，其resource-id是o3，但其實開發coding時，定義的id顯然不會用這種沒有任何字面意義的代号，它在混淆之前叫optimize_button。
純黑盒的UI自動化，也許你會摒棄optimize_button，直接寫o3，但這樣顯然不夠科學，既帶來了嚴重的代碼可讀性問題，同時一旦版本疊代，混淆變了，o3也許就變成了o4。或者你會讓開發給你測試的包，不要混淆，但如果想用UI自動化測試已釋出的apk呢？
=解決該問題，也得從PageObjects說起。回到圖五中OPTIMIZE_BTN的定義，這個靜态變量并未在page中初始化，隻有一個@FindBy的注解。其實，在架構層驅動測試開始前，架構會先調用如下圖八所示的setAllField來初始化所有的page頁面。
如果被測應用未混淆資源，該方法隻是将@FindBy中的值指派給Field。
如果被測應用已混淆資源，該方法則會從mObfuscationMap（未貼出全部代碼，實際是解析一個開發提供的混淆表，以原始id為key，混淆id為value的HashMap）中讀出對應的id對應關系，将混淆後的id指派給Field。
圖八 Page層動态初始化
“這手機真是渣，adb screencap截個圖，居然要三分鐘才傳回！”……
引子中提到的這些問題，根據經驗，多半你的環境執行環境還不夠穩定。
已知的ADB不穩定原因如：電壓不穩，各類手機助手的幹擾，系統版本與ADB版本不比對、ADBcrash等等。如果我們迎難而上，去重寫ADB，投入将無限擴大。是以建議主要的解決方案，還是盡量規避。
a) 選用可靠硬體規避電壓不穩定，github上的STF項目組有過成熟的經驗，選用性能更優的USB分接器，電壓和可靠性會有更穩定的表現。（附上連結，wiki Recommended hardware一節中有不同硬體詳細的性能對比，https://github.com/openstf/stf ）
b) 屏蔽各類手機助手的幹擾。91助手、豌豆莢等，基本都在adb上做了二次開發，它們會與原生adb間有相容性問題。建議直接使用Linux/MAC系統作為運作環境以屏蔽這類幹擾。
c) 降低用例在執行過程中對環境的依賴。Appium這類自動化工具，每一個測試步驟都需要PC端的appium server和測試手機端的bootstrap互動消息。測試過程中隻要USB連接配接不穩定，都會導緻整個測試套的失敗。是以筆者認為，使用更原生的uiautomator會是更好的選擇；同時，測試過程中的日志、截圖等，也盡量在測試手機上做持久化。
權限彈框，是手管UI自動化中的一個大坑。如下圖，是測試手管過程中，在華為手機上遇到的部分權限彈框。這些彈框，并不會用例每次執行都彈出，不同廠商的彈出框也不一緻。顯然點選彈框的邏輯，寫在case邏輯中，隻會導緻自動化變得更複雜更不穩定。
圖九 各類權限彈框
uiautomator的watcher，能夠完全實作點選彈框和用例邏輯的解耦。目前筆者的實作邏輯是，監聽彈框上的某個控件，當該控件出現時，執行action來點選掉其中的取消或确定按鈕。這樣，用例就隻需關注業務邏輯，而任何時候的彈框，都由watcher來自動點選。如下圖中，checkForCondition關注條件，action是操作。
圖十查找型Watcher
将所有的watcher分不同的手機廠商進行注冊後，再調用runWatchers()，然後再執行用例。該方法可以在@BeforeClass中或者RunListener的testRunStarted中調用。當然，如果某個用例不想某個具體的彈框被watcher點選掉，也可以調用removeWatcher()反注冊。
圖十一 注冊監聽器
Watcher并不能解決所有的彈框問題。例如，在開啟WiFi的場景中，由于WifiManager的setWifiEnabled和UI上的彈框點選是同步的（意思是調用了setWifiEnabled之後，如果界面上不點允許，該方法是不會傳回的），使用上面的watcher方式并不會點選WiFi權限申請的允許。這時，就需要用到線程方式來解決（如下圖十二），調用setWifiEnabled前，先啟動一個線程等待彈框彈出。
圖十二 多線程方式點掉彈框
出現上述問題，多半是因為我們的用例細節不夠嚴謹。這類問題，往往決定着我們自動化用例集，是不是能從90%的case通過率，提升到100%。
自動化相比手工，它隻會關注code告訴它的驗證點，是以選擇邏輯在用例中應該是禁用的。如下圖十三中右側的case，如果用例執行到if中，也許else流程中存在BUG，反之亦然。此時考慮拆分用例，左側才是理想的用例邏輯。
圖十三用例邏輯
另外，寫作case時，一定要牢記，隻有我們告知程式要assert，它才會去assert。查找，操作，斷言，UI自動化三要素缺一不可。
在testng中，會提供dependsOnMethods注解，似乎在鼓勵寫作用例時，使用用例間依賴。但筆者認為，用例間的依賴，會帶來不必要的維護成本。隻有高度解耦的用例邏輯，才能夠更加健壯的支撐用例執行順序調整、用例增删、出現異常場景後，A用例失敗不會導緻B用例也失敗。
有時候會遇到以下場景，雖然原生的自動化工具提供了等待元素可見的方法，但使用起來，還是無法真正等到元素可見。針對這個問題，如下圖的waitCondition方法是一個不錯的方案，它相對于thread.sleep來說，更節省時間。
圖十四反複等待方法
絕對坐标點選，在不同尺寸螢幕上無法相容。
第一方案應該是，推動開發對需要用到的控件添加ID或Accessibility。但根據經驗還是會有一些場景需要用到坐标點選：
1， 考慮投入産出比，為所有控件添加id的成本過高；
2， 動态布局添加的ID都一樣；
3， 存在非xml布局的界面（代碼中直接布局）。
這時，筆者依然不建議mDevice.click(100,200)這樣的坐标點選。有以下兩種值得一試的方案。
a) 找到相鄰控件坐标，計算目前控件的絕對坐标。如下圖十四，uiautomatorviewer中點選右上角警告小三角，會得到有一些元素（黃色控件），是可能無法找到的。而使用相對坐标就是說，我們可以擷取它相鄰控件的坐标，然後減去或加上一個比較小的px值，再點選計算後的坐标即可。
圖十五 相對坐标
b) 使用螢幕尺寸計算相對位置。在測試開始，将螢幕尺寸存下來，使用百分比的方式計算得到需要點選的位置。如下，點選【50%寬度，80%高度】的位置。
UI自動化測試是一門學起來很簡單，用起來很麻煩的測試技術。
想要入門，兩周就可以了解清楚uiautomator或espresso這類工具。UI自動化，無非就是查找元素、操作元素或裝置、驗證結果。這三個步驟循環多次，就是一個用例。
但要用好，并産出能效，需要走的路其實很長。由于篇幅限制和知識有限，這裡不可能把所有的問題一一列出。對于所有這些問題，無非兩個思路：一是繞過，二是解決。
選一個盡量簡化，盡量底層的工具（uiautomator或espresso）,從根上繞過一些工具會存在的問題；
采用良好的設計模式，讓自己的架構更穩定，生命周期更長，維護成本更低；
明知道會耗費很多時間精力，收效卻很小的環境問題，盡量繞過；
優化用例邏輯和細節，使之穩定可靠，更能說服别人相信自動化的測試結論。
最後，祝願大家在UI自動化的道路上越走越順！
文章來源于：騰訊移動品質中心 TMQ
