因為墨雲是基于高中實體水準的電路知識來學習、而且此前也就玩過樹莓派、Esp8266之類的開發闆，水準基礎趨近于零，是以在寫這個系列的時候抱着記錄的心态、還望不足之處還望大佬們指正。
《論語》說：見賢思齊焉。是以現在墨雲又開始瞎折騰了
為啥突然想做嵌入式開發呢，因為看見了下面兩位牛人
【稚晖君】
https://www.bilibili.com/video/av65365123/
【在名片上運作的Business Card Linux】
https://www.thirtythreeforty.net/posts/2019/12/my-business-card-runs-linux/
于是躁動的心開始蠢蠢欲動。
先定個小目标：
設計一個沒啥作用，但是可以運作Linux的小闆。

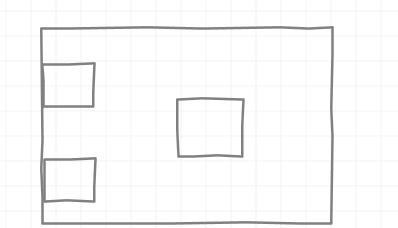

樣子大概長這樣：
是以有了初步想法，那開始吧
立創EDA：電路圖與PCB設計工具，本次硬體部分設計全部使用立創EDA完成
F1C100s ：全志的一款基于Arm的小型Soc，自帶32MB的記憶體，其更新版F1C200s為64MB記憶體，因為其極其便宜(當然最近因為晶片漲價影響)，可以運作Linux，最典型的基于該晶片的荔枝派開發闆。
CH340E：USB轉序列槽通信晶片，是作為與外界通信的唯一接口 、CH340E個頭小、外圍電路少，使用簡單。
原理圖：先後參考了(baipiao)了Licheepi Nano、Business LinuxCard、LiShanwenGit(https://www.oshwhub.com/LSW12315)立創開源廣場的一系列項目
電源管理
電源部分使用USB方式供電，輸入電壓為5V，這裡供電部分和序列槽電路共用相同USB端口。
通過查詢F1c100s資料手冊：
通過綜合分析，我們可以大概把電源分為4類
Vdd-Core：1.1V
Vcc-Dram：2.5V
AVCC : 3.0V
UVCC/VCC-IO/TV-AVCC/TTL：3.3
這裡主要使用 SY8088AAC 同步降壓DC-DC穩壓器，為SOT32-5的封裝方式，通過使用外圍電阻調整輸出電壓。
公式為：
Vout = 0.6 * (`1+Ra/Rb)
而AVCC使用XC6206P302MR-SOT23的封裝方式，輸入5V 輸出為3.0V
因為 AVCC為模拟電源電壓，為了避免引入電源幹擾，通常需要把把模拟電路與數字電路分開隔離開(這個地方解釋可能不對，歡迎指正)。
電源部分的原理圖如下：
電壓輸入輸出端都使用濾波電容進行處理，使用還要接入2.2uH的功率電感，注意一定要用功率電感，電流要求可以達到1A以及以上的才行
這個闆子使用0805的功率電感，建議最好使用CD32類型的繞線功率電感。
核心原理圖
對于核心部分的原理圖如下，因為本次電路設計主要以驗證為主，是以并沒有做太多的外設電路。
除了正常的核心、外圍、DRAM工單引腳，核心部分還引出了
1. TF卡引腳，作為本闆子唯一的系統加載電路，這是必須的
2.晶振，使用規格為24Mhz的有源晶振、加兩個15pf的負載電容
3.序列槽調試 作為闆子與外界唯一互動的通道，這個也是必須的，然而在做這個成功的給自己挖坑了。
4.LED燈，這是這個闆子唯一的外設，也是用來學習驅動開發的第一步。
5.dram_vref、Var1、Var2 這是必須要接的、外圍電路，我也不知道的幹啥的 ~_~…
6.USB OTG 也是作為一個通信接口來使用，通過這個接口可以為闆載Flash下載下傳程式，但是因為本闆沒有做Flash，是以目前唯一的作用就是放到驗證fel是否可以調通。
7.複位按鈕
挖坑點
一直以來認為發光二極管也是二極管，是以就有下面的設計(亂畫)，于是後來感覺闆子沒問題，但是就是序列槽死活不顯示資料、在衆多大佬的幫助下，才發現了這個其妙(naocan)
的接線方法，于是将兩個發光二極管位置放了兩個0歐的電阻，一下子就成功調通了。
對于晶片電源輸入端的濾波電容與Dram_vref接線如下：
對于濾波電容簡單的說法就是，對于供電端的電壓，因為電路設計或者外界幹擾等等，其實不是完美的電壓，總會存在高頻或是低頻的噪聲，而用小容量的電容就可以降低這些幹擾。
正常的容值就是 10uf 、1uf、100nf
通信電路
我們在核心原理圖中看到了引出的序列槽線路，而序列槽的接口如下：
顯然在你看看你超博的筆記本機身，并沒有發現這個接口，偶爾還有一些老的筆記本上面可以看到類似的接口，對不起——那是顯示屏的VGA接口。
那我們如何使用序列槽傳輸的資訊呢，我們需要一個USB轉序列槽的晶片，usb轉序列槽的晶片很多，這裡選擇 CH340E 這個型号，因為其很小，接線也友善。
原理圖如下：
前面提到，這個闆子共用了電源與TTL共用了一套設計，也就是是說USB線插上就可以啟動小闆，并且開始進入序列槽調試。
原理圖中的U5是一個自恢複保險絲。
這裡需要注意一下：
根據CH340E官方的原理圖，當VCC接入5V的時候，V3 需要接一個100nf的電容，但是此處在V3直接接入5V，也可以工作。
實際使用的時候最好不要這樣做。
TF卡接口
和電腦主機在BIOS選擇啟動方式一樣， F1C100s 支援多種方式的系統加載機制比如通過SPI接口加載Flash晶片中的鏡像，或者通過TF卡接口加載鏡像。
這裡使用TF卡作為啟動源，這樣做是因為
1.TF卡容量可以自己控制。
2.系統燒寫調試友善
這部分電路相對簡單，原理圖如下：
OTG 與唯一的外設LED燈
PCB尺寸為42mm*29mm ，可以說非常小了，為了便于焊接，所有容阻都是用0805的封裝方式
電源走線為14mil ，信号線為8mil
焊接PCB是一項手藝活，尤其是QFN方式封裝的F1C100s 更是難到發指，還好借助焊台和熱風槍，完美的完成了焊接，當然放大鏡、洗闆水是不可缺少的。
并且因為闆子時長需要在手上把玩（盤PCB）。是以選擇了無鉛稀漿進行焊接。
效果如下：
成功運作Linux，
因為還沒開始着手做Linux移植，暫時使用LicheePi 的鏡像，下一節開始做Linux的移植。
事實上世界上從來沒有所謂輕易的成功，對于初次玩PCB的小白更是如此，現在這個小闆能成功也是經曆三四個月，五六次打闆才成功的。以下是早期的趟雷PCB場景與先烈。 (右下角為成功的小闆)
