TCP狀态轉換圖(state transition diagram)

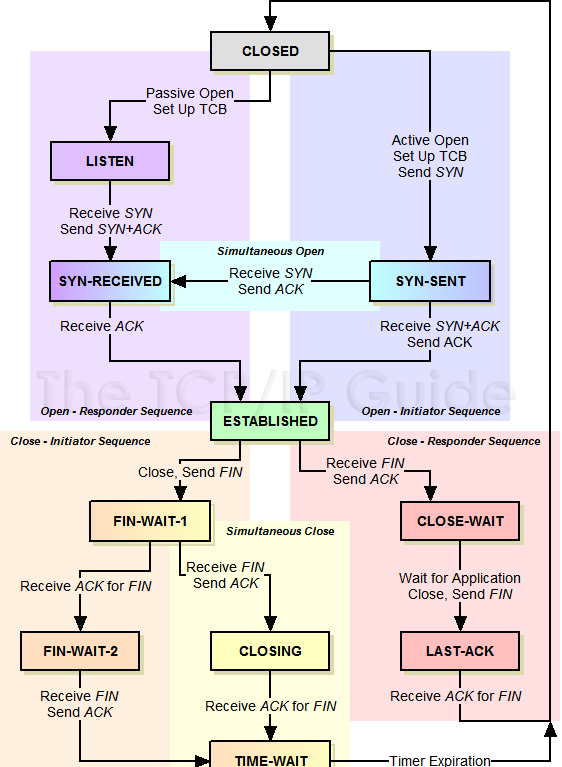

TPC總共同擁有11個狀态，狀态轉換圖：

狀态轉換的要素

狀态：

tcp定義的11個狀态

事件：

觸發TCP狀态遷移。事件能夠是：本地應用層調用。收到TCP消息(incoming segment)；逾時事件(timeout)

動作:

主要指針對遠端Peer産生的動作，如發送确認等。

轉換中的角色

本地應用層 Local App：産生事件。

本地tcp實作層 local TCP stack:處理事件。完畢狀态轉換；在遠端tcp上産生事件。

遠端tcp實作層 remote TCP stack(or peer):和本地TCP功能一緻。

TCP連接配接建立（三次握手）的表格表示：

socket建立後的預設狀态是CLOSED，從這個初始狀态開始，socket經曆一系列狀态變遷(state transition)。

<col>

目前狀态(current state)

等待事件(expected events)

下個狀态(next state)

運作動作(action)

CLOSED

本地應用調用CONNECT(active open)

SYN_SENT

向peer發送SYN消息。

本地應用調用LISTEN(passive open)

LISTEN

無

收到peer SYN ACK消息

ESTABLISHED

向peer發送SYN ACK消息

收到peerSYN消息

SYN_RECEIVED

向peer發送SYN ACK消息；向peer發送SYN消息。兩個消息在一個響應中發送。

當兩方都進入ESTABLISHED後。表示TCP連接配接已經建立。能夠開始資料通信。

資料通信過程中，TCP狀态一直是ESTABLISHED。

TCP連接配接終止(close，4次握手)的表格表示(非simultaneous close)：

本地應用調用CLOSE(close initiator)

FIN_WAIT_1

向peer發送FIN消息

收到peer FIN消息(close responder)

CLOSE_WAIT

向peer發送FIN ACK消息

收到peer FIN ACK消息

FIN_WAIT_2

LAST_ACK

收到peer FIN消息

TIME_WAIT

逾時産生，timeout

close的發起方(initiator)能夠是随意一方（client or server），initiator最後會進入TIME_WAIT狀态。

關于TIME_WAIT狀态的作用，能夠參考：​​http://www.iteblog.com/archives/169​​

TCP連接配接終止(close。4次握手)的表格表示（simultaneous close)：

simultaneous close表示通信兩方在收到peer FIN消息時，都已經進入了FIN_WAIT_1狀态。

本地應用調用CLOSE(close initiator， both sides)

CLOSING

這樣的情況下，兩方都進入到TIME_WAIT。
