簡介
在點雲中檢測3D目标是自動駕駛最重要的感覺任務之一。由于功率和效率的限制，大多數檢測系統都在車輛嵌入式系統上運作。開發對嵌入式系統友好的3D目标檢測系統是實作自動駕駛的關鍵步驟。
由于點雲的稀疏性質，直接在原始點雲上應用3D或2D卷積神經網絡（CNN）效率很低下。對于點雲資料中的目标檢測部分，大多數采用基于anchor的檢測方法，而基于anchor的方法有兩個主要缺點。首先，非最大抑制（NMS）是基于anchor的方法所必需的，它可以抑制重疊的高置信度檢測邊界框。但是它可能會帶來不小的計算成本，尤其是對于嵌入式系統。根據實驗，即使在現代高端桌上型電腦CPU上，處理一個KITTI 點雲架構也要花費20毫秒以上的時間，更不用說計算平台為嵌入式系統的情況。其次，基于anchor的方法需要選擇anchor，這很棘手且耗時，因為調整的關鍵部分可能是手動嘗試和錯誤過程。例如，每次将新的檢測類别添加到檢測系統時，都需要選擇超參數，例如适當的anchor編号，anchor大小，anchor角度和密度等。

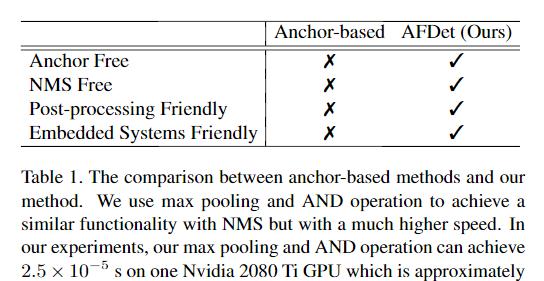

我們能否擺脫NMS并設計出對嵌入式系統友好的高效anchor free 3D點雲目标檢測系統？在本文中，基于anchor free思想提出了一種無anchor和無NMS的具有簡單後處理的一階段端到端3D點雲目标檢測器（AFDet）。
在本文的實驗中，使用PointPillars将整個點雲編碼成僞圖像或鳥瞰圖（BEV）中類似圖像的特征圖。然而，AFDet可以與任何點雲編碼器一起使用，它可以生成僞圖像或類似圖像的2D資料。
編碼後，應用上采樣necks的CNN輸出特征圖，連接配接到五個不同的heads來預測BEV平面上的物體中心，并回歸3D邊界框的不同屬性。最後，将五個heads的輸出結果合并在一起，生成檢測結果。其中，關鍵點熱圖預測head用于預測BEV平面内的物體中心，每一個物體都将被編碼成一個以熱峰為中心的小區域。 在推理階段，每一個熱峰都會通過最大池化操作被挑出來，之後，不再有多個回歸的anchor被平鋪到一個位置，是以不需要使用傳統的NMS。這使得整個檢測器可以在典型的CNN加速器或GPU上運作，節省了CPU資源用于自動駕駛的其他關鍵任務。
相關工作
由于LiDAR提供了準确的3D空間資訊，基于LiDAR的解決方案在3D對象檢測任務中占了上風。
LiDAR-based 3D Object Detection
由于長度和順序不固定，是以點雲為稀疏和不規則格式，在輸入到神經網絡之前需要對其進行編碼。一些研究利用網狀網格将點雲體素化。諸如密度，強度，高度等特征在不同的體素上作為不同的通道連接配接在一起。體素化的點雲要麼投影到鳥瞰圖BEV，Range View（RV）等不同的視圖，然後通過2D卷積處理，要麼儲存在3D坐标中以通過稀疏3D卷積處理 。
PointNet 提出了一種有效的解決方案，使用原始點雲作為輸入進行3D檢測和分割。PointNet運用多層感覺器（MLP）和最大池操作來解決點雲的混亂和不均勻性。後續的工作有：PointNet ++ 、Frustum PointNet 、PointR-CNN 和STD 。VoxelNet結合了vox-elization和PointNet提出了Voxel特征提取器（VFE），在每個體素内實作了PointNet樣式編碼器。
在基于anchor的方法中，提供了預定義的框用于邊界框編碼。但是，使用密集的anchors會導緻潛在目标對象的數量很多，這使得NMS成為不可避免的問題。PointRCNN 提出了基于全場景點雲分割的不帶anchor框的3D候選區域生成子網絡。VoteNet 從投票的興趣點構造3D 邊界框，而不是預定義的anchor框。但是它們都不都是NMS free的，這使它們效率降低并且對嵌入式系統不友好。
Camera-based 3D Object Detection
通過設計更複雜的網絡，基于攝像頭的解決方案正迅速追上基于LiDAR的解決方案。MonoDIS 利用2D和3D檢測損失的新穎的disentangling 變換和3D邊界框的新穎自監督置信度得分，在nuScenes 3D對象檢測挑戰中獲得最高排名。CenterNet 從特征圖上檢測邊界框的中心并以此預測目标對象的位置和類别。盡管CenterNet最初是為2D檢測而設計的，但它也具有使用單目相機進行3D檢測的潛力。TTFNet 提出了縮短訓練時間并提高推理速度的技術。RTM3D 預測圖像空間中3D邊界框的九個透視關鍵點，并通過幾何規則恢複3D邊界框。
PointPillars: Fast Encoders for Object Detection from Point Clouds
論文位址：https://arxiv.org/abs/1812.05784
代碼位址：https://github.com/nutonomy/second.pytorch
主要思路：設計一個僅僅使用二維卷積就能實作端到端的3D點雲學習，适合于點雲的編碼器；學習點雲的柱子(垂直列)上的特性，進而為對象預測面向3D的框。速讀比較快，精讀較高；
（1）生成僞圖像
首先在俯視圖的平面上打網格（H x W）的次元；然後對于每個網格所對應的柱子中的每一個點都取（x,y,z,r,x_c,y_c,z_c,x_p,y_p）9個次元。其中前三個為每個點的真實位置坐标，r為反射率，帶c下标的是點相對于柱子中心的偏差，帶p下标的是對點相對于網格中心的偏差。每個柱子中點多于N的進行采樣，少于N的進行填充0。于是就形成了（D,N,P）D=9, N為點數（設定值），P為H*W。
然後學習特征，用一個簡化的PointNet從D維中學出C個channel來，變為（C,N,P）然後對N進行最大化操作變為（C，P）又因為P是H*W的，我們再展開成一個僞圖像形式，H,W為寬高，C為通道數。
（2）基礎網絡
包含兩個子網絡（1、top-down網絡，2、second網絡）top-down網絡結構為了捕獲不同尺度下的特征資訊，主要是由卷積層、歸一化、非線性層構成的，second網絡用于将不同尺度特征資訊融合，主要有反卷積來實作。
（3）檢測頭和損失函數
檢測頭：SSD的檢測頭，目标高度和z軸單獨回歸。
損失函數：
分類損失：采用focal loss
回歸損失：
本文方法：AFDet（Anchor Free One Stage 3D Object Detection）
圖1.AFDet系統的架構和anchor free檢測器的詳細結構。整個pipline由點雲編碼器、backbone和neck以及anchor free檢測器組成。方括号中的數字表示最後一個卷積層的輸出通道數。C是檢測中使用的類别數。
1、Point Cloud Encoder點雲編碼器
為了進一步挖掘anchor free檢測器的效率潛力，本文先将PointPillars 用作點雲編碼器，因為其速度快。首先，将檢測範圍離散為鳥瞰圖（BEV）平面中的pillars （也就是x-y平面）。根據其x-y值将不同的點配置設定給不同的pillars 。在此步驟中，每個點也将增加到D=9維。第二，将對具有足夠數量點的預定義pillars 經過線性層并執行max操作以建立尺寸為F×P的輸出張量，其中F是在PointNet中的線性層的輸出通道數。由于P是標明pillars 的數目，它們在整個檢測範圍内與原始pillars 不是一一對應的。是以，第三步是将標明的pillars 映射到檢測範圍内的原始位置。之後，就可以得到一個僞圖像。具體步驟，可以參考上一部分介紹。盡管使用PointPillars 作為點雲編碼器，但本文的anchor free檢測器與生成僞圖像或類似圖像的2D資料的任何點雲編碼器相容。
2、Anchor Free Detector
本文的Anchor Free目标檢測器由五個head組成。它們是關鍵點熱圖head，局部偏移head，z軸定位head，3D目标尺寸head和方向head。圖1顯示了Anchor Free目标檢測器的一些細節。
Object localization in BEV
對于熱圖head和偏移head，預測關鍵點熱圖和局部偏移回歸圖。關鍵點熱圖用于查找目标對象中心在BEV中的位置。偏移回歸圖不僅可以幫助熱圖在BEV中找到更準确的對目标象中心，而且還可以彌補因柱化過程引起的離散化誤差。
将邊界框參數化為
，其中，分别表示LiDAR坐标系的中心位置、邊界框的寬度，長度和高度、θ 是垂直于地面的繞z軸的偏航旋轉。
表示在x-y平面的檢測範圍，在LiDAR坐标系中，前後方向沿x軸，左右方向沿y軸。在本文的工作中，柱面xy平面始終是一個正方形，是以，b表示支柱的邊長。對于每個目标對象的中心，在BEV僞圖像坐标中具有關鍵點
，BEV中的2D邊界框可以表示為
。
對于僞圖像的2D邊界框中覆寫的每個像素（x，y），将其在heatmap中的值設定為
其中，d表示在離散的僞圖像坐标中，邊界框中心與相應像素之間計算出的歐幾裡得距離。預測的M= 1表示目标對象的中心，M= 0表示此柱是背景。
BEV中的代表目标對象中心的pillars 将被視為正樣本，而所有其他支柱将被視為負樣本。使用改進的focal loss來訓練heatmap：
對于偏移回歸head，有兩個主要功能：首先，它被用來消除由柱化過程引起的錯誤，在該過程中，将浮點的目标對象中心配置設定給BEV中的 整型的pillar 位置。其次，它在完善熱圖目标對象中心的預測方面起着重要作用，尤其是當熱圖預測錯誤的中心時。具體來說，一旦熱圖預測到一個錯誤的中心，該錯誤的中心距離ground truth中心幾像素遠，則偏移head就具有減輕甚至消除相對于ground truth目标對象中心幾像素誤差的能力。
在偏移回歸map中選擇一個具有半徑r圍繞目标對象中心像素的正方形區域。距物體中心的距離越遠，偏移值就越大，并使用L1 loss來訓練偏移量。
z-axis location regression
在BEV中進行目标對象定位之後，便隻有目标對象 x-y location。是以需要z軸定位head來回歸z軸值。使用L1 loss直接回歸z值：
Size regression
Orientation prediction
物體的方向θ與繞着垂直于地面的z軸旋轉的标量角相交。将其編碼為一個八标量，每個bin具有四個标量。兩個标量用于softmax分類，另外兩個标量用于角度回歸。
其中，
，
，并且可以使用以下方法解碼預測的方向值：
Gather indices and decode
在訓練階段，不對整個特征圖進行反向傳播。相反，僅反向傳播作為所有回歸head的目标對象中心的索引。在推理階段，使用最大池化和AND操作在之後的預測熱圖中找到峰值，這比基于IoU的NMS更快，更高效。經過最大池化和與運算後，可以輕松地從關鍵點熱圖收集每個中心的索引。BEV中的最終物體中心将是
，對于所有其他預測值，它們要麼直接來自回歸結果，要麼通過上面的解碼過程進行解碼。物體的預測邊界框為：
3、Backbone and Necks
backbone部分類似于分類任務中使用的網絡，該網絡用于提取特征，同時通過不同塊對空間大小進行下采樣。neck部分用于對特征進行上采樣，以確定來自主幹不同塊的所有輸出具有相同的空間大小，以便可以将它們沿一條軸連接配接在一起。圖2顯示了主幹backbone和neck的詳細資訊。在生成特征圖的過程中，不會降低采樣率，減少下采樣的步幅隻會增加FLOP，是以也減少了backbone和neck的卷積數量。
