摘要：堆空間差不多是最大的記憶體空間，也是運作時資料區最重要的記憶體空間。堆可以處于實體上不連續的記憶體空間，但在邏輯上它應該被視為連續的。
本文分享自華為雲社群《醒酒菜：動畫圖解核心記憶體區--堆》，作者： 阿Q說代碼。
一般來說：
一個Java程式的運作對應一個程序；
一個程序對應着一個JVM執行個體（JVM的啟動由引導類加載器加載啟動），同時也對應着多個線程；
一個JVM執行個體擁有一個運作時資料區（Runtime類，為餓漢式單例類）；
一個運作時資料區中的堆和方法區是多線程共享的，而本地方法棧、虛拟機棧、程式計數器是線程私有的。
堆空間差不多是最大的記憶體空間，也是運作時資料區最重要的記憶體空間。堆可以處于實體上不連續的記憶體空間，但在邏輯上它應該被視為連續的。
在方法結束後，堆中的對象不會馬上被移除，僅僅在垃圾收集的時候才會被移除。堆，是GC(Garbage Collection，垃圾收集器)執行垃圾回收的重點區域。
堆一旦被建立，它的大小也就确定了，初始記憶體預設為電腦實體記憶體大小的1/64，最大記憶體預設為電腦實體記憶體的1/4，但是堆空間的大小是可以調節，接下來我們來示範一下。

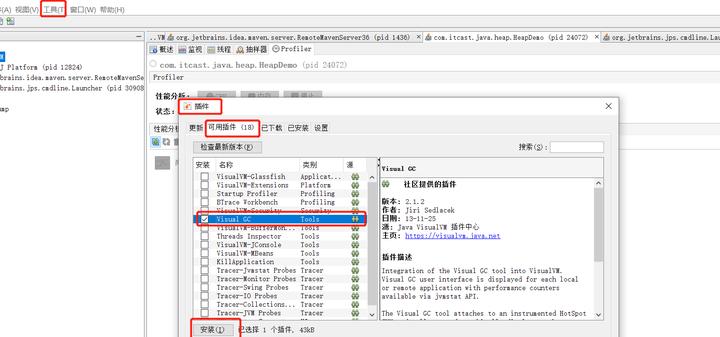

JDK自帶記憶體分析的工具:在已安裝JDK的bin目錄下找到jvisualvm.exe。打開該軟體，下載下傳插件Visual GC，一定要點選檢查最新版本，否則會導緻安裝失敗。
安裝完重新開機jvisualvm
-Xms10m用于表示堆區的起始記憶體為10m，等價于-XX:InitialHeapSize；
-Xmx10m用于表示堆區的最大記憶體為10m，等價于-XX:MaxHeapSize；
其中-X是JVM的運作參數，ms是memory start
通常會将-Xms和-Xmx兩個參數配置相同的值，其目的就是為了能夠在java垃圾回收機制清理完堆區後不需要重新分隔計算堆區的大小，進而提高性能。
啟動程式之後去jvisualvm檢視
一旦堆區中的記憶體大小超過-Xmx所指定的最大記憶體時，将會抛出OOM(Out Of MemoryError)異常。
存儲在JVM中的java對象可以被劃分為兩類：
一類是生命周期較短的瞬時對象，這類對象的建立和消亡都非常迅速；
另一類是生命周期非常長，在某些情況下還能與JVM的生命周期保持一緻；
經研究表明70%-99%的對象屬于臨時對象，為了提高GC的性能，Hotspot虛拟機又将堆區進行了進一步劃分。
如圖所示，堆區又分為年輕代（YoungGen）和老年代（OldGen）；其中年輕代又分為伊甸園區（Eden）和幸存者區（Survivor）；幸存者區分為幸存者0區（Survivor0，S0）和幸存者1區（Survivor1，S1），有時也叫from區和to區。
分代完成之後，GC時主要檢測新生代Eden區。
新生區<=>新生代<=>年輕代
養老區<=>老年區<=>老年代
幾乎所有的Java對象都是在Eden區被new出來的，有的大對象在該區存不下可直接進入老年代。絕大部分的Java對象都銷毀在新生代了（IBM公司的專門研究表明，新生代80%的對象都是“朝生夕死”的）。
預設參數-XX:NewRatio=2，表示新生代占1，老年代占2，新生代占整個堆的1/3；
可以修改-XX:NewRatio=4，表示新生代占1，老年代占4，新生代占整個堆的1/5;
該參數在開發中一般不會調整，如果生命周期長的對象偏多時可以選擇調整。
在HotSpot中，Eden空間和另外兩個Survivor空間所占的比例是8：1：1（測試的時候是6：1：1），開發人員可以通過選項-XX:SurvivorRatio調整空間比例，如-XX:SurvivorRatio=8
可以在cmd中通過jps 查詢程序号-> jinfo -flag NewRatio(SurvivorRatio) + 程序号 查詢配置資訊
-Xmn設定新生代最大記憶體大小（預設就好），如果既設定了該參數，又設定了NewRatio的值，則以該參數設定為準。
以上邊的代碼為例：設定啟動參數-XX:+PrintGCDetails；可在cmd視窗中輸入jps查詢程序号，然後通過jstat -gc 程序id指令檢視程序的記憶體使用情況。
new的對象先放伊甸園區，此區有大小限制；
當伊甸園的空間填滿時，程式繼續建立對象，JVM的垃圾回收器将對伊甸園區進行垃圾回收（Minor GC，也叫YGC)：将伊甸園區中的不再被其他對象所引用的對象進行銷毀，将未被銷毀的對象移動到幸存者0區并配置設定age；
然後再加載新的對象放到伊甸園區；
如果再次觸發垃圾回收，将此次未被銷毀的對象和上一次放在幸存者0區且此次也未被銷毀的對象一齊移動到幸存者一區，此時新對象的age為1，上次的對象的age加1變為2；
如果再次經曆垃圾回收，此時會重新放回幸存者0區，接着再去幸存者1區，age也随之增加；
預設當age為15時，未被回收的對象将移動到老年區。可以通過設定參數來更改預設配置：-XX:MaxTenuringThreshold=<N>；該過程稱為晉升（promotion)；
在養老區，相對悠閑，當老年區記憶體不足時，再次觸發GC（Major GC），進行養老區的記憶體清理；
若養老區執行了Major GC之後發現依然無法進行對象的儲存，就會産生OOM異常。
S0，S1滿時不會觸發YGC，但是YGC會回收S0，S1的對象。
針對幸存者s0，s1區：複制之後有交換，誰空誰是to；
關于垃圾回收：頻繁在新生區收集，很少在養老區收集，幾乎不再永久區/元空間收集。
新對象申請記憶體，如果Eden放的下，則直接存入Eden；如果存不下則進行YGC；
YGC之後如果能存下則放入Eden，如果還存不下（為超大對象），則嘗試存入Old區；
如果Old區可以存放，則存入；如果不能存入，則進行Full GC；
Full GC之後如果可以存入Old區，則存入；如果記憶體空間還不夠，則OOM；
圖右側為YGC的流程圖：當YGC之後未銷毀的對象放入幸存者區，此時如果幸存者區的空間可以裝下該對象，則存入幸存者區，否則，直接存入老年代；
當在幸存者區的對象超過門檻值時，可以晉升為老年代，未達到門檻值的依舊在幸存者區複制交換。
針對不同年齡段的對象配置設定原則如下：
優先配置設定到Eden；
大對象直接配置設定到老年代：盡量避免程式中出現過多的大對象；
長期存活的對象配置設定到老年代；
動态對象年齡判斷：如果Survivor區中相同年齡的所有對象大小的總和大于Survivor空間的一半，年齡大于或等于該年齡的對象可以直接進入到老年代。無需等到MaxTenuringThreshold中要求的年齡；
代碼樣例，設定參數:-Xms600m，-Xmx600m
明明設定的600M，怎麼變成575M了呢？這是因為在堆記憶體存取資料時，新生代裡邊隻有伊甸園和幸存者1區或者是幸存者2區存儲對象，是以會少一個幸存者區的記憶體空間。
JVM進行GC時，并非每次都對新生代、老年代、方法區（永久代、元空間）這三個區域一起回收，大部分回收是指新生代。
針對HotSpot VM的實作，它裡面的GC按照回收區域又分為兩大種類型：一種是部分收集（Partial GC），一種是整堆收集（Full GC）
部分收集：不是完整收集整個Java堆的垃圾收集。其中又分為：
新生代收集（Minor GC/Young GC）：隻是新生代的垃圾收集；
老年代收集（Major GC/Old GC）：隻是老年代的垃圾收集；
混合收集（Mixed GC）：收集整個新生代以及部分老年代的垃圾收集，隻有G1 GC （按照region劃分新生代和老年代的資料）會有這種行為。
目前，隻有CMS GC會有單獨收集老年代的行為；很多時候Major GC會和Full GC 混淆使用，需要具體分辨是老年代回收還是整堆回收。
整堆收集（Full GC）：整個java堆和方法區的垃圾收集。
當年輕代空間不足時，就會觸發Minor GC，這裡的年輕代滿指的是Eden代滿，Survivor滿不會引發GC。(每次Minor GC會清理年輕代的記憶體，Survivor是被動GC，不會主動GC)
因為Java對象大多都具備“朝生夕滅”的特性，是以Minor GC非常頻繁，一般回收速度也比較快。
Minor GC會引發STW（Stop The World），暫停其他使用者的線程，等垃圾回收結束，使用者線程才恢複運作。
指發生在老年代的GC，對象從老年代消失時，Major GC或者Full GC發生了；
出現了Major GC，經常會伴随至少一次的Minor GC（不是絕對的，在Parallel Scavenge收集器的收集政策裡就有直接進行Major GC的政策選擇過程），也就是老年代空間不足時，會先嘗試觸發Minor GC。如果之後空間還不足，則觸發Major GC；
Major GC速度一般會比Minor GC慢10倍以上，STW時間更長；
如果Major GC後，記憶體還不足，就報OOM了。
觸發Full GC執行的情況有以下五種：
調用System.gc()時，系統建議執行Full GC，但是不必然執行；
老年代空間不足；
方法區空間不足；
通過Minor GC後進入老年代的平均大小小于老年代的可用記憶體；
由Eden區，Survivor S0（from）區向S1（to）區複制時，對象大小大于To Space可用記憶體，則把該對象轉存到老年代，且老年代的可用記憶體小于該對象大小。
Full GC是開發或調優中盡量要避免的，這樣暫停時間會短一些。
