本文作者Erik Hallström是一名深度學習研究工程師，他的這份教程以Echo-RNN為例，介紹了如何在TensorFlow環境中建構一個簡單的循環神經網絡。
RNN是循環神經網絡（Recurrent Neural Network）的英文縮寫，它能結合資料點之間的特定順序和幅值大小等多個特征，來處理序列資料。更重要的是，這種網絡的輸入序列可以是任意長度的。
舉一個簡單的例子：數字時間序列，具體任務是根據先前值來預測後續值。在每個時間步中，循環神經網絡的輸入是目前值，以及一個表征該網絡在之前的時間步中已經獲得資訊的狀态向量。該狀态向量是RNN網絡的編碼記憶單元，在訓練網絡之前初始化為零向量。

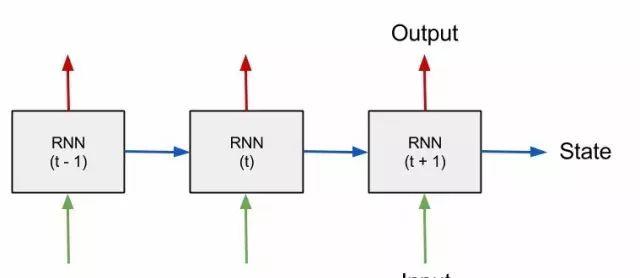

圖1：RNN處理序列資料的步驟示意圖。
本文隻對RNN做簡要介紹，主要專注于實踐：如何建構RNN網絡。如果有網絡結構相關的疑惑，建議多看看說明性文章。
在了解RNN網絡的基本知識後，就很容易了解以下内容。
我們先建立一個簡單的回聲狀态網絡（Echo-RNN）。這種網絡能記憶輸入資料資訊，在若幹時間步後将其回傳。我們先設定若幹個網絡常數，讀完文章你就能明白它們的作用。
現在生成随機的訓練資料，輸入為一個随機的二進制向量，在<code>echo_step</code>個時間步後，可得到輸入的“回聲”，即輸出。
包含<code>batch_size</code>的兩行代碼，将資料重構為新矩陣。神經網絡的訓練，需要利用小批次資料（mini-batch），來近似得到關于神經元權重的損失函數梯度。在訓練過程中，随機批次操作能防止過拟合和降低硬體壓力。整個資料集通過資料重構轉化為一個矩陣，并将其分解為多個小批次資料。
圖2：重構資料矩陣的示意圖，箭頭曲線訓示了在不同行上的相鄰時間步。淺灰色矩形代表“0”，深灰色矩形代表“1”。
首先在TensorFlow中建立一個計算圖，指定将要執行的運算。該計算圖的輸入和輸出通常是多元數組，也被稱為張量（tensor）。我們可以利用CPU、GPU和遠端伺服器的計算資源，在會話中疊代執行該計算圖。
本文所用的基本TensorFlow資料結構是變量和占位符。占位符是計算圖的“起始節點”。在運作每個計算圖時，批處理資料被傳遞到占位符中。另外，RNN狀态向量也是存儲在占位符中，在每一次運作後更新輸出。
網絡的權重和偏差作為TensorFlow的變量，在運作時保持不變，并在輸入批資料後進行逐漸更新。
下圖表示了輸入資料矩陣，以及虛線視窗指出了占位符的目前位置。在每次運作時，這個“批處理視窗”根據箭頭訓示方向，以定義好的長度從左邊滑到右邊。在示意圖中，<code>batch_size</code>（批資料數量）為3，<code>truncated_backprop_length</code>（截斷反傳長度）為3，<code>total_series_length</code>（全局長度）為36。這些參數是用來示意的，與實際代碼中定義的值不一樣。在示意圖中序列各點也以數字标出。
圖3：訓練資料的示意圖，用虛線矩形訓示目前批資料，用數字标明了序列順序。
現在開始建構RNN計算圖的下個部分，首先我們要以相鄰的時間步分割批資料。
如下圖所示，可以按批次分解各列，轉成list格式檔案。RNN會同時從不同位置開始訓練時間序列：在示例中分别從4到6、從16到18和從28到30。用<code>plural</code>和<code>series</code>做變量名，是為了強調該變量為list檔案，用來在每一步中表示具有多個位置的時間序列。
圖4：将資料拆分為多列的原理圖，用數字标出序列順序，箭頭表示相鄰的時間步。
在我們的時間序列資料中，在三個位置同時開啟訓練，是以在前向傳播時需要儲存三個狀态。我們在參數定義時就已經考慮到這一點了，故将init_state設定為3。
接下來，我們繼續建構計算圖中執行RNN計算功能的子產品。
在這段代碼中，我們通過計算<code>current_input</code> <code>Wa</code> + <code>current_state</code> <code>Wbin</code>，得到兩個仿射變換的總和<code>input_and_state_concatenated</code>。在連接配接這兩個張量後，隻用了一個矩陣乘法即可在每個批次中添加所有樣本的偏置<code>b</code>。
圖5：第8行代碼的矩陣計算示意圖，省略了非線性變換arctan。
你可能會想知道變量<code>truncated_backprop_lengthis</code>的作用。在訓練時，RNN被看做是一種在每一層都有備援權重的深層神經網絡。在訓練開始時，這些層由于展開後占據了太多的計算資源，是以要在有限的時間步内截斷。在每個批次訓練時，網絡誤差反向傳播了三次。
這是計算圖的最後一部分，我們建立了一個從狀态到輸出的全連接配接層，用于softmax分類，标簽采用One-hot編碼，用于計算每個批次的Loss。
最後一行是添加訓練函數，TensorFlow将自動執行反向傳播函數：對每批資料執行一次計算圖，并逐漸更新網絡權重。
這裡調用的<code>tosparse_softmax_cross_entropy_with_logits</code>函數，能在内部算得softmax函數值後，繼續計算交叉熵。在示例中，各類是互斥的，非0即1，這也是将要采用稀疏自編碼的原因。标簽的格式為<code>[batch_size，num_classes]</code>。
我們利用可視化功能tensorboard，在訓練過程中觀察網絡訓練情況。它将會在時間次元上繪制Loss值，顯示在訓練批次中資料輸入、資料輸出和網絡結構對不同樣本的實時預測效果。
已經完成建構網絡的工作，開始訓練網絡。在TensorFlow中，該計算圖會在一個會話中執行。在每一步開始時，都會随機生成新的資料。
從第15-19行可以看出，在每次疊代中往前移動<code>truncated_backprop_length</code>步，但可能有不同的stride值。這樣做的缺點是，為了封裝相關的訓練資料，<code>truncated_backprop_length</code>的值要顯著大于時間依賴值（本文中為3步），否則可能會丢失很多有效資訊，如圖6所示。
圖6：資料示意圖
我們用多個正方形來代表時間序列，上升的黑色方塊表示回波輸出，由輸入回波（黑色方塊）經過三次激活後得到。滑動批處理視窗在每次運作時也滑動了三次，在示例中之前沒有任何批資料，用來封裝依賴關系，是以它不能進行訓練。
請注意，本文隻是用一個簡單示例解釋了RNN如何工作，可以輕松地用幾行代碼中來實作此網絡。此網絡将能夠準确地了解回聲行為，是以不需要任何測試資料。
在訓練過程中，該程式實時更新圖表，如圖7所示。藍色條表示用于訓練的輸入信号，紅色條表示訓練得到的輸出回波，綠色條是RNN網絡産生的預測回波。不同的條形圖顯示了在目前批次中多個批資料的預測回波。
我們的算法能很快地完成訓練任務。左上角的圖表輸出了損失函數，但為什麼曲線上有尖峰？答案就在下面。
圖7：各圖分别為Loss，訓練的輸入和輸出資料（藍色和紅色）以及預測回波（綠色）。
尖峰的産生原因是在新的疊代開始時，會産生新的資料。由于矩陣重構，每行上的第一個元素與上一行中的最後一個元素會相鄰。但是所有行中的前幾個元素（第一個除外）都具有不包含在該狀态中的依賴關系，是以在最開始的批進行中，網絡的預測功能不良。
這是完整實作RNN網絡的程式，隻需複制粘貼即可運作。如果對文章有什麼疑問，歡迎加量子位小助手qbitbot，注明“加入門群”并做個自我介紹，小助手将帶你和更多小夥伴交流讨論。
