實戰目标：

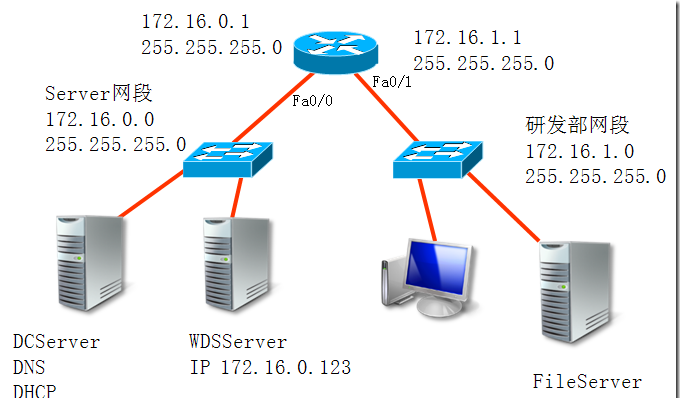

u 如圖12-146所示，實作跨網段的遠端部署。
實戰環境：
圖12-146 真實環境
u DCServer是ess.com域的域控制器，安裝Windows Server 2008企業版，安裝DNS和DHCP角色。
u WDSServer是ess.com域的成員，安裝Windows部署服務。
u DCServer和WDSServe位于Server網段。
u FileServer位于研發部網段，需要使用WDSServer安裝作業系統。
如圖12-147所示，試驗環境由Windows Server 2003做路由器。
圖12-147 實戰環境
任務：
u 在DHCP服務上為研發部網段建立作用域
u 添加作用域選項支援跨網段部署
步驟：
1. 在DCServer上，打開DHCP伺服器管理工具。
2. 如圖12-148所示，右擊Ipv4，點選“建立作用域”。
3. 如圖12-149所示，在出現的歡迎使用建立作用域向導對話框，點選“下一步”。
圖12-148 建立作用域 圖12-149 向導
4. 如圖12-150所示，在出現的作用域名稱對話框，名稱輸入“研發部網段”，點選“下一步”。
5. 如圖12-151所示，在出現的IP位址範圍，輸入起始IP位址和結束IP位址，以及子網路遮罩長度，點選“下一步”。
圖12-150 輸入作用域名稱 圖12-151 輸入位址範圍
6. 如圖12-152所示，在出現的添加排除對話框，點選“下一步”。
7. 如圖12-153所示，在出現的租用期限對話框，保持預設時間，點選“下一步”。
圖12-152 添加排除 圖12-153 指定期限
8. 如圖12-154所示，在出現的DHCP選項對話框，選擇“否，我想稍後配置這些選項”。
9. 如圖12-155所示，在出現的正在完成建立作用域向導，點選“完成”。
圖12-154 配置選項 圖12-155 完成向導
10. 如圖12-156所示，右擊“作用選項”，點選“配置選項。
11. 如圖12-157所示，在出現的作用域選項對話框，選中“003 路由器”，輸入“172.16.1.1”，點選“添加”。路由器即研發部網關。
圖12-156 配置選項 圖12-157 添加網關
12. 如圖12-158所示，選中“066 啟動伺服器主機名”，輸入“WDSServer.ess.com”。
13. 如圖12-159所示。選中“067 啟動檔案名”，輸入“boot\x86\wdsnbp.com”，點選“确定”。
圖12-158 配置啟動伺服器主機名 圖12-159 配置啟動檔案名
14. 如圖12-160所示，右擊“作用域研發部網段”點選“激活”。
圖12-160 激活作用域
u 将連接配接研發部網絡的網卡設定成Bridged
u 在Router上啟用路由
u 配置DHCP中繼代理
15. 如圖12-161所示，修改Router計算機網絡設定将連接配接研發部的計算機網卡設定成Bridged。DCServer和WDSServer的網卡均設定成NAT。NAT和Bridged相當于不同的VLAN。
16. 如圖12-162所示，啟動Router計算機，點選“開始”à“程式”à“管理工具”à“路由和遠端通路”。
圖12-161 設定網卡 圖12-162 打開路由和遠端通路管理工具
17. 如圖12-163所示，右擊“Router”，點選“配置并啟用路由和遠端通路”。
18. 如圖12-164所示，在出現的歡迎使用路由和遠端通路伺服器安裝向導對話框，點選“下一步”。
圖12-163 配置路由和遠端通路 圖12-164 向導
19. 如圖12-165所示，在出現的配置對話框，選擇“自定義配置”，點選“下一步”。
20. 如圖12-166所示，在出現的自定義配置對話框，選中“LAN路由”，點選“下一步”。
圖12-165 選擇自定義 圖12-166 選擇LAN路由
21. 如圖12-167所示，在出現的正在完成路由和遠端通路伺服器安裝向導對話框，點選“完成”，在出現的路由和遠端通路對話框，點選“是”。
22. 如圖12-168所示，右擊“正常”，點選“新增路由協定”。
圖12-167 啟動 圖12-168 新增路由協定
23. 如圖12-169所示，在出現的新路由協定對話框，選中“DHCP中繼代理程式”，點選“确定”。
24. 如圖12-170所示，右擊“DHCP中繼代理程式”，點選“屬性”。
圖12-169 添加DHCP中繼代理程式 圖12-170 配置DHCP中繼代理
25. 如圖12-171所示，在出現的DHCP中繼代理程式屬性對話框，輸入172.16.0.100，點選“添加”。
26. 如圖12-172所示，右擊DHCP中繼代理程式，點選“新增接口”。
圖12-171 輸入DHCP伺服器位址 圖12-172 新增接口
27. 如圖12-173所示，選擇連接配接研發部網絡的網絡連接配接，點選“确定”。
28. 如圖12-174所示，在出現的DHCP中繼站屬性-172.1屬性對話框，選中“中繼DHCP資料包”，保持預設的躍點計數閥值和啟動閥值，點選“确定”。
圖12-173 選擇研發部網絡 圖12-174 配置躍點和閥值
u 設定FileServer的網卡為Bridged
u 設定啟動選項“Network boot from Intel E1000”首選啟動項。
29. 如圖12-175所示，将FileServer的網卡設定為Bridged。
30. 設定啟動選項“Network boot from Intel E1000”首選啟動項。
圖12-175 設定成Bridged
31. 如圖12-176所示，可以看到從DHCP伺服器獲得的IP位址為研發部網絡的IP位址。
32. 得到WDS伺服器的IP位址。按F12可以實作遠端安裝。
圖12-176 從網絡啟動
