CC3200LaunchPad，如圖，就不多評價了，性能啥的應該還可以，不過8266的成本效益大家都懂（尤其是價格），一般玩wifi都玩8266，手裡這塊CC3200LaunchPad吃灰好久了，上邊有個紅外的溫度傳感器，TI的TMP006，感覺可以利用一下，做個溫度計，省的吃灰。
· 材料
1. CC3200LaunchPad
2. TMP1637數位管
3. 杜邦線
4. microUSB電源線
· 開發環境
energia，好像是TI推出的，類似arduino的開發環境，庫函數很好下載下傳添加，簡單粗暴實作功能
· 硬體連線

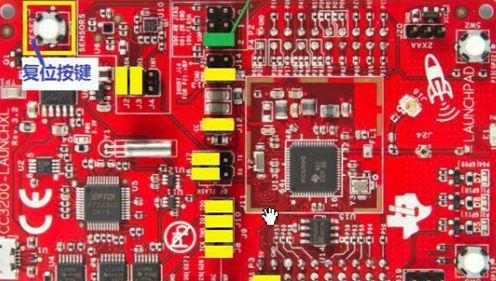

注意下載下傳部分需要跳線線，不知道TI為啥設計這麼複雜繁瑣數位管子產品連線參考上圖注釋沒找到CC3200的庫，随便用個紅色闆子畫了個示意圖：
· 紅外溫度傳感器
(這個比較複雜，回頭我單開一篇聊聊這個傳感器，這個設計裡我使用的是目标問題，因為感覺和環境溫度比較接近，)
TMP006，TI說這款晶片的介紹是世界上首款單片數字IR MEMS溫度傳感器，首次為便攜式消費電子産品實作非接觸溫度測量功能。
優勢：
體積小。
支援-40℃至+125℃寬範圍工作溫度，測溫範圍遠遠超過這個範圍，因為紅外測溫測的是目标溫度和環境溫度的溫差，隻要溫差電勢不超過允許值（5.12mV）就可以
紅外測量速度塊，這個是我說的，熱敏電阻溫度變化比較慢，比如從溫暖的室内到寒冷的室外，熱敏電阻需要一段時間才能準确測量環境溫度，紅外溫度傳感器原理不同，是以速度的會快。
測量了一段時間室内溫度，和DHT11和DHT21（AM2301）對比，“Object Temperature”目标溫度更接近對照傳感器。
· 軟體
調用了這幾個庫函數
#include <Wire.h>
#include "Adafruit_TMP006.h"
#include "TM1637.h"
Float資料轉換顯示部分：
dis_temp= (int16_t)objt;
ListDisp[0] = dis_temp/10;
ListDisp[1] = dis_temp%10;
dis_temp = (int16_t)(objt*10);
ListDisp[2] = dis_temp%10;
dis_temp = (int16_t)(objt*100);
ListDisp[3] = dis_temp%10;
tm1637.display(0,ListDisp[0]);
tm1637.display(1,ListDisp[1]);
tm1637.point(1);
tm1637.display(2,ListDisp[2]);
tm1637.display(3,ListDisp[3]);
· 結構
找了個翻蓋的盒子，正好放下兩個東西，豎起來打開蓋子，正好可以平穩放在桌面上，再給闆子沾個安全帶，防止立在桌面上倒下滾出來
最終展示效果：
室溫23.94約24攝氏度，中間的小數點，你懂的，能看懂就行哈
