VLAN-單臂路由-HSRP綜合實驗
一、實驗背景：
NETNAME公司是一家剛剛成立的遍地産公司，在北京一個商業地段租下了兩層寫字樓作為其辦公地點。現需要對這兩層寫字樓進行網絡的搭建。
二、實驗網絡要求:
NETNAME公司規模不大，一共分為四個部門，大約五十台電腦辦公。公司要求網絡中要為各個部分各劃分VLAN，并要求網絡具有良好的可擴充性。由于NETNAME公司的業務需要，對Internet的過度依賴，是以要求通過HSRP實作網絡的可靠性和可用性。

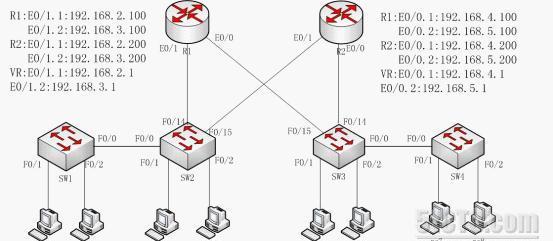

三、實驗拓撲：
四、對VPC設定IP位址和預設網關，如下圖所示：
五、實驗步驟：
1、對SW1進行配置，目的實作不同交換機相同VLAN之間 可以互相通信。
1.1、對SW1劃分兩個VLAN，Vlan 2和Vlan3。如圖所示：
1.2、配置各個接口，如圖所示：
1.3、對SW2劃分兩個VLAN，Vlan 2和Vlan3。如圖所示：
1.4、配置各個接口，如圖所示：
到此，通過VPC的驗證：PC1和PC2之間可以互相通信，PC3和PC4之間可以互相通信。說明不同交換機相同VLAN之間的主機是可以通信的。
2、對R1和R2進行配置單臂路由和HSRP以實作交換機不同VLAN之間的互相通信。
2.1、對R1配置單臂路由，如下圖所示：
2.2、對R2配置單臂路由，如下圖所示：
2.3、對R1配置HSPR，對VLAN 2和VLAN3設定虛拟IP位址，如下圖所示:
由下圖可以看出R1中接口e0/1.1和e0/1.2已經被行為活躍路由器：
2.4、對R2配置HSPR，對VLAN 2和VLAN3設定虛拟IP位址，如下圖所示:
由下圖可以看出R2中接口e0/1.1和e0/1.2已經被行為備份路由器：
實驗驗證：通過對VPC之間的測試，已經可以實作VLAN 2 和VLAN 3主機之間的互相通信了。
3、對SW3進行配置，目的實作不同交換機相同VLAN之間可以互相通信。
3.1、對SW3劃分兩個VLAN，Vlan 4和Vlan5。如圖所示：
3.2、配置各個接口，如圖所示：
3.3、對SW4劃分兩個VLAN，Vlan 4和Vlan5。如圖所示：
3.4、配置各個接口，如圖所示：
到此通過驗證：PC5和PC6之間可以互相通信，PC7和PC8之間可以互相通信。說明不同交換機相同VLAN之間的主機是可以互通的。
4、對R1和R2進行配置單臂路由和HSRP以實作交換機不同VLAN之間可以互相通信。
4.1、對R1配置單臂路由，如下圖所示：
4.2、對R2配置單臂路由，如下圖所示：
4.3、對R1配置HSPR，對VLAN 4和VLAN5設定虛拟IP位址，如下圖所示:
由下圖可以看出R1中接口e0/0.1和e0/0.2已經被成為備份路由器：
4.4、對R2配置HSPR，對VLAN 4和VLAN5設定虛拟IP位址，如下圖所示:
由下圖可以看出R2中接口e0/0.1和e0/0.2已經被行為活躍路由器：
實驗驗證：通過對VPC之間的測試，已經可以實作VLAN 4 和VLAN 5主機之間的互相通信了。
5、通過檢視R1和R2的路由表，可以發現網段192.168.2.0、192.168.3.0、192.168.4.0、192.168.5.0都是直連的，是以所有的客戶機也都是可以互相通信的。如下圖所示R1和R2的路由表：
R1的路由表：
R2的路由表：
到此，此次的實驗已經全部完成。希望通過此次實驗可以讓大家能夠對各種網絡技術和網絡協定可以融彙貫通的運用。
2011-8-20
愛無限
