HSRP

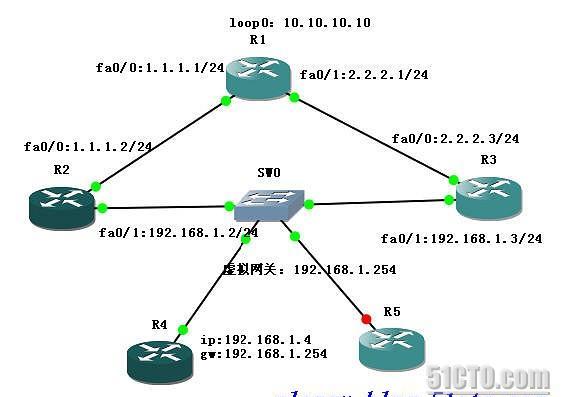

實驗環境介紹：R2和R3是公司的路由器，R1模拟internet上的一台路由器，R4是内部網絡中的一台PC.IP及端口如圖所示

實驗要求：利用HSRP熱備份功能,實作路由器備援。R4可以通過R2、R3通路10.10.10.0/2網段，圖中設定R2為主路由器，當R2的fa0/0接口down了以後，自動切換到R3通路外網10.10.10.0/24網段。

 Basic Configure

R1 configure

R1(config)#hostname R1

R1(config)#interface loopback 0

R1(config-if)#ip address 10.10.10.10 255.255.255.0

R1(config-if)#no shutdown

R1(config-if)#exit

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip address 1.1.1.1 255.255.255.0

R1(config)#interface fastEthernet

R1(config)#interface fastEthernet 0/1

R1(config-if)#ip address 2.2.2.1 255.255.255.0

R1(config)#router

R1(config)#router rip

R1(config-router)#network 10.0.0.0

R1(config-router)#network 1.0.0.0

R1(config-router)#network 2.0.0.0

R2 configure

R2(config)#hostname R2

R2(config)#interface fastEthernet 0/0

R2(config-if)#ip address 1.1.1.2 255.255.255.0

R2(config-if)#no shutdown

R2(config-if)#exit

R2(config)#interface fastEthernet 0/1

R2(config-if)#ip address 192.168.1.2 255.255.255.0

R2(config)#router rip

R2(config-router)#network 1.0.0.0

R2(config-router)#network 192.168.1.0

R3 configure

R3(config)#interface fastEthernet 0/0

R3(config-if)#ip address 2.2.2.3 255.255.255.0

R3(config-if)#no shutdown

R3(config-if)#exit

R3(config)#interface fastEthernet 0/1

R3(config-if)#ip address 192.168.1.3 255.255.255.0

R3(config)#router rip

R3(config-router)#network 2.0.0.0

R3(config-router)#network 192.168.1.0

HSRP Configure

R2

R2(config-if)#standby 1 ip 192.168.1.254

R2(config-if)#standby 1 priority 120

R2(config-if)#standby 1 preempt

R2(config-if)#standby 1 track fastEthernet 0/0 30

R3

R3(config-if)#standby 1 ip 192.168.1.254

R3(config-if)#standby 1 priority 110

R3(config-if)#standby 1 preempt
