SQL Server2008引擎元件

原文首發于it168，連結見http://tech.it168.com/a2011/0125/1153/000001153919.shtml

　　<b>SQLServer2008引擎元件</b>

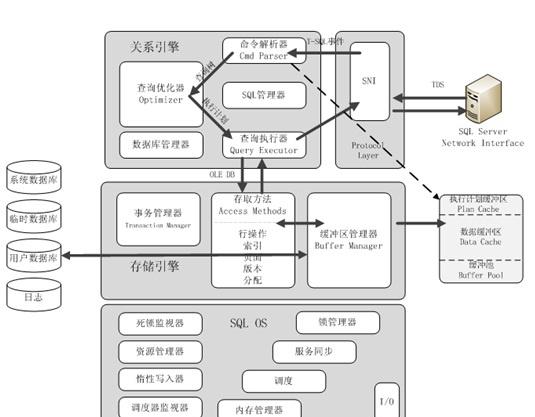

　　首先讓我們先來看看SQL Server2008的引擎元件，SQLServer2008有四大元件：協定、關系引擎、存儲引擎和SQLOS。

　　<b>協定層(Protocol Layer)</b>

　　當一個應用程式與SQL Server資料庫引擎通訊時，協定層提供的應用程式程式設計接口利用微軟自定義的tabular data stream(TDS)package來規範通訊格式。這一層的意義在于向應用程式提供通路SQL Server的接口。

　　<b>SQL Server Network Interface(簡稱SNI)</b>

　　<b>表格格式資料流端點(Tabular Data Stream，簡稱TDS)</b>

　　TDS是一種微軟的與資料庫進行互動的私有協定，SQL Server在安裝時為其支援的四種協定各建立一個端點，如果協定被激活，那麼所有使用者均可以使用這個協定。此外還有一個專門為專用管理者連接配接(DAC)而設定的端點。

　　一條SQL語句則會通過TCP/IP連接配接以TDS消息的形式發送給SQL Server。

　　一旦協定層接收到TDS包，就會在反轉和解包工作，以找到所包含的請求。協定層也負責打包結果和狀态消息，并以TDS消息的形式傳回用戶端。

　　<b>關系引擎(Relational Engine)</b>

　　關系引擎又成為查詢處理器，包括用來确定某個查詢所要做的操作及進行這些操作最佳方式的SQL Server元件。同時關系引擎也負責向存儲引擎請求資料時查詢的執行，并處理傳回的結果。

　　<b>指令解析器(Cmd Parser)</b>

　 　指令解析器處理發送給SQL Server的T-SQL語言事件。它會先檢查T-SQL文法，并傳回任何錯誤資訊用戶端，如果文法有效，就會進一步産生執行計劃或者去查找一個已經存在 的執行計劃。指令解析器通過T-SQL哈希值向位于緩沖池中的Plan Cache發出比對要求，以檢查是否存在該執行計劃;如果不存在則把T-SQL翻譯成可以執行的内部格式，即查詢樹。

　　<b>查詢優化器(Optimizer)</b>

　　查詢優化器從指令解析器中擷取查詢樹，并為它的實際執行做準備。

　　<b>SQL管理器</b>

　　SQL管理器負責管理與存儲過程及其計劃有關的事務，并負責管理查詢的自動化參數。

　　<b>資料庫管理器</b>

　　資料庫管理器管理查詢編譯和查詢優化所需的對中繼資料的通路。

　　<b>查詢執行器(Query Executor)</b>

　　查詢執行器運作查詢優化器生成的執行計劃，就像排程員負責排程執行計劃中的所有指令。

　　<b>存儲引擎(Storage Engine)</b>

　　存儲引擎包括存取方法、事務管理和緩沖區管理器。

　　<b>存取方法(Access Methods)</b>

　　SQL Server需要定位資料庫時，會調用存取方法代碼。它提供了一組代碼，用來建立和請求對資料頁面和索引頁面進行掃描，并且将準備好的OLE DB資料行集傳回給關系引擎。存取方法并不真正進行操作，它隻負責向緩沖區管理器送出請求。

　　<b>事務管理器(Transaction Manager)</b>

　　事務管理器包括兩個元件：日志管理器和鎖管理器。

　　鎖管理器負責資料的并發保護和基于特定隔離級别的管理。日志管理器負責将事務日志提前記錄于日志檔案中，進而起到保護資料的作用。

　　<b>緩沖區管理器(Buffer Manager)</b>

　　<b>SQLOS</b>

　　<b>緩沖池(Buffer Pool)</b>

　　緩沖池在SQL Server中是記憶體的最大消耗者，主要包括資料緩沖池和執行計劃緩沖池。

　　<b>執行計劃緩沖池(Plan Cache)</b>

　　生成執行計劃是比較消耗資源和時間的，是以在Plan Cache緩存這些執行計劃，有助于執行計劃的重用。

　　<b>資料緩沖池(Data Cache)</b>

　　資料緩沖池負責将資料頁和索引頁放在資料告訴緩沖池中，以便多個使用者可以共享資料。

　　<b>SQL查詢示意圖</b>

　　以下為一條基本的SQL查詢示意圖。

▲

　 　首先用戶端的SNI通過TCP/IP協定和SQL Server服務端的SNI建立連接配接，然後建立連接配接到TDS的連接配接，并以TDS消息的方式傳送SELECT指令。SQL Server服務端的SNI對TDS消息進行解包，并把SQL指令傳給文法解析器;文法解析器在緩沖池中檢查是否存在執行計劃，如果沒有則建立一個查詢 樹，并交給優化器;優化器産生相應的執行計劃;查詢執行器通過OLE DB接口向存儲引擎中的通路存取方法送出請求讀取資料;存取方法則向緩沖區管理器發起資料請求，如果在緩沖池的資料緩沖池中存在相應的資料，如果沒有則從 磁盤上讀取資料頁放到資料緩沖池中，并把資料傳回給存取方法;存取方法在把結果傳回給關系引擎，并最終以TDS消息的形式傳回給用戶端。

本文轉自baoqiangwang51CTO部落格，原文連結：http://blog.51cto.com/baoqiangwang/510480，如需轉載請自行聯系原作者
