1. 設定根網橋：
Switch（config）#spanning tree vlan 2 root primary/secondary
Primary下優先級為：24576，secondary下優先級為：28672
修改網橋的優先級：
Switch（config）#spanning tree vlan 2 priority 4096的倍數
檢視生成樹的配置：
Switch#show spanning-tree
2. 實驗一：環境

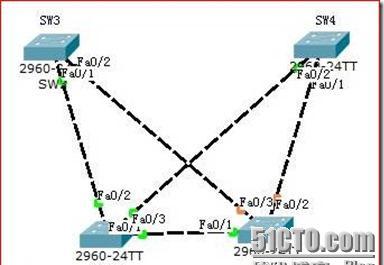

如圖所示：SW1中，vlan 1-2 root 根橋，vlan 3-4 backup 備份根橋
SW2中，vlan 3-4 root 根橋，vlan 1-2 backup 備份根橋
我們可以用下面的指令去設定上面的根橋和備份根橋：
SW1(config)#spanning-tree vlan 1-2 priority 24576
SW1(config)#spanning-tree vlan 3-4 priority 28672
SW2(config)#spanning-tree vlan 3-4 priority 24576
SW2(config)#spanning-tree vlan 1-2 priority 28672
SW2#show spanning-tree vlan 2
3. 實驗步驟：
1) SW1、SW2、SW3、SW4所有端口起trunk：以SW1為例
SW1(config)#int range f0/1 - 3
SW1(config-if-range)#switchport mode trunk
SW1#show interfaces trunk （可以看到trunk都起來了）
Port Mode Encapsulation Status Native vlan
Fa0/1 on 802.1q trunking 1
Fa0/2 on 802.1q trunking 1
Fa0/3 on 802.1q trunking 1
2) SW1上設定VTP域名，SW2、SW3、SW4上自動同步：
SW1(config)#vtp domain cisco <b>不用設定VTP狀态，預設狀态都為server</b>
SW4#show vtp status
VTP Version : 2
Configuration Revision : 0
Maximum VLANs supported locally : 255
Number of existing VLANs : 5
VTP Operating Mode : Server
VTP Domain Name : cisco
3) SW1上建立VLAN 2、VLAN 3、VLAN 4，SW2、SW3、SW4上自動同步：
SW1(config)#vlan 2
SW1(config-vlan)#vlan 3
SW1(config-vlan)#vlan 4
SW4#show vlan
1 default active
2 VLAN0002 active
3 VLAN0003 active
4 VLAN0004 active
4) 設定SW1、SW2上的根橋和備份根橋：
SW1(config)#spanning-tree vlan 1 root primary
SW1(config)#spanning-tree vlan 2 root primary
SW1(config)#spanning-tree vlan 3 root secondary
SW1(config)#spanning-tree vlan 4 root secondary
SW2(config)#spanning-tree vlan 3 root primary
SW2(config)#spanning-tree vlan 4 root primary
SW2(config)#spanning-tree vlan 1 root secondary
SW2(config)#spanning-tree vlan 2 root secondary
5) SW1、SW2、SW3、SW4依次show spanning-tree vlan 2觀察顯示資訊：
可以按照STP生成樹協定分析出我們上面的結果。
