InnoDB中索引塊的内部組織一直是大家比較感興趣并且樂于研究的東西，我們從很多書籍和文章都不惜筆墨進行大量的描述比如<>中就能感受到作者用了大量篇幅描述什麼是slot、什麼是heap、記錄的邏輯和實體順序是怎麼樣的。運維内參>
但是我們卻很難直覺的看到，因為資料檔案是二進制檔案。雖然我們可以通過例如LINUX的hexdump等類似指令進行檢視，但是大量的16進制資訊很難直覺的提取出各種有用的資訊，相信不少人和筆者一樣都是通過肉眼進行檢視，但是這顯然是一種吃力又不讨好的方法。
在Oracle中我們可以通過dump block的方法檢視block的資訊，那麼InnoDB是否也可以這樣呢？
本着這種讓大家更加直覺的觀察到底層索引塊的資訊的宗旨，筆者直接借用源碼中的各種宏定義，使用C++和STL list容器實作了這樣一個工具innblock。由于工作原因不能全身心投入代碼編寫，代碼有些混亂。是以如果有bug還請大家見諒以及提出，筆者會盡快進行更新，感謝。
index page（索引頁、索引塊），InnoDB表是基于聚集索引的索引組織表，整個表其實不是聚集索引，就是普通索引。是以InnoDB表空間檔案中，資料頁其實也是索引頁，是以下面我們統稱為索引頁，英文用page no表示；
本工具有2個功能。
第一個scan功能用于查找ibd檔案中所有的索引頁。
第二個analyze功能用于掃描資料塊裡的row data。

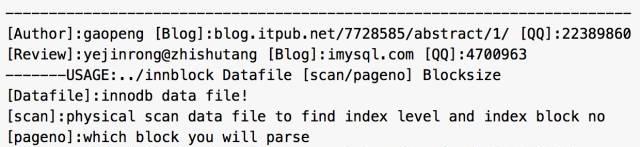

先看下 help 輸出
scan功能
analyze功能
可以執行 <code>innblock help</code> 獲得更詳細的使用幫助資訊。
不支援REDUNDANT行格式的資料檔案；
隻支援LINUX x64平台；
本工具直接讀取實體檔案，部分dirty page可能延時刷盤而未能被讀取到，可以讓InnoDB及時刷盤再重新讀取；
最好在MySQL 5.6/5.7版本下測試；
隻能解析索引頁，不支援inode page、undo log等類型的page；
scan功能會包含delete後的索引塊和drop了的索引塊.
不能讀取詳細的row data；
建議采用獨立表空間模式，更便于觀察；
建議僅在測試環境下學習和研究使用。
首先，建立測試表，填充資料
我們發現有3個索引，索引ID（INDEX_ID）分别是 248、249、250，檢視資料字典确認
我們選取 pageno=3 那個索引頁進行掃描，可見下面資訊
我在工具的help文檔中也有詳細的解釋，這裡單獨對analyze功能解析資料塊的輸出詳解一番，并且我也會給出這些值來自源碼的哪個宏定義。這部分知識點在<>中也有詳細說明。運維内參>
[block_no]:page offset no inside space,begin is 0(取自 FIL_PAGE_OFFSET) 索引頁碼(index page no)，該頁相對于表空間的偏移量，從0開始計數。如果page no = 3，則實際上是第4個index page。
[space_id]:this contains the space id of the page(FIL_PAGE_SPACE_ID) 本索引頁所屬的表空間ID，可以在 INNODB_SYS_TABLES、INNODB_SYS_TABLESPACES、INNODB_SYS_DATAFILES 等系統視圖中檢視。
[index_id]:index id where the page belongs.This field should not be written to after page creation. (PAGE_INDEX_ID) 本索引頁所屬的索引ID，可以在 INNODB_SYS_INDEXES 系統視圖中檢視。
[slot_nums]:number of slots in page directory(PAGE_N_DIR_SLOTS) 本索引頁中所包含的slot(槽)的數量。
[heaps_rows]:number of records in the heap include delete rows after purge and INFIMUM/SUPREMUM(取自PAGE_N_HEAP) 本索引頁中的全部記錄數量，這其中包含了已經deleted且已被purged的記錄（這種記錄會被放到索引頁的garbage隊列中），以及兩個僞記錄INFIMUM/SUPREMUM。
[n_rows]:number of records not include delete rows after pruge and INFIMUM/SUPREMUM(PAGE_N_RECS) 本索引頁中的記錄數，不含deleted且已被purged的記錄，以及兩個僞記錄INFIMUM、SUPREMUM。
[heap_top]:pointer offset to record heap top (PAGE_HEAP_TOP) 指向本索引頁已配置設定的最大實體存儲空間的偏移量。
[del_bytes]:number of bytes in deleted records after purge(PAGE_GARBAGE) 本索引頁中所有deleted了的且已被purged的記錄的總大小。
[last_ins_offset]:pointer to the last inserted record, or NULL if this info has been reset by a delete(PAGE_LAST_INSERT) 指向本索引頁最後插入記錄的位置偏移量，如果最後操作是delete，則這個偏移量為空。通過判斷索引頁内資料最後插入的方向，用于索引分裂判斷。
[page_dir]:last insert direction: PAGE_LEFT, ...(PAGE_DIRECTION) 本索引頁中資料最後插入的方向，同樣用于索引分裂判斷。
[page_n_dir]:number of consecutive inserts to the same direction(PAGE_N_DIRECTION) 向同一個方向插入資料的行數，同樣用于索引分裂中進行判斷
[leaf_inode_space leaf_inode_pag_no leaf_inode_offset]:leaf segment postion and in inode block offset,only root block(PAGE_BTR_SEG_LEAF開始 10位元組)
[no_leaf_inode_space no_leaf_inode_pag_no no_leaf_inode_offset]:no_leaf segment postion and in inode block offset,only root block(取自PAGE_BTR_SEG_TOP 開始 10位元組) 這6個值隻在root節點會有資訊，分别表示了葉子段和非葉子段的inode的位置和在inode塊中的偏移量，其他塊都為0。
[last_modify_lsn]:lsn of the end of the newest modification log record to the page(FIL_PAGE_LSN) 本塊最後一次修改的LSN。
[page_type]:for this tool only B+_TREE(FIL_PAGE_TYPE) 對于本工具而言始終為B+ TREE，因為不支援其它page type。
[level]:level of the node in an index tree; the leaf level is the level 0(PAGE_LEVEL) 本索引頁所處的B+ TREE的層級。注意，葉子結點的PAGE LEVEL為0。
Total used rows:5 used rows list(logic): not delete purge rows and not delete logic sequence list(next offset list). 這個連結清單是邏輯有序連結清單，也是我們平時所說的塊内資料有序的展示。它的順序當然按照主鍵或者ROWID進行排列，因為是通過實體偏移量連結清單實作的，實際上就是邏輯上有序。我在實作的時候實際上是取了INFIMUM的偏移量開始進行掃描直到最後，但是注意被deleted且已經被purged的記錄不在其中。
Total used rows:5 used rows list(phy): not delete purge rows and not delete physics sequence list(sort by heap no). 這個連結清單是實體上的順序，實際上就是heap no的順序，我在實作的時候實際上就是将上面的邏輯連結清單按照heap no進行排序完成的，是以塊内部是邏輯有序實體無序的，同樣注意被deleted且已被purged的記錄不在其中。
Total del rows:1 del rows list(logic): purge delete logic sequence list(next offset list). 這個連結清單是邏輯上的，也就是被deleted且被purged後的記錄都存在于這個連結清單中，通過讀取塊的PAGE_FREE擷取連結清單資訊。
Total slot:2 slot list: slot physics sequence list. 這是slot(槽的)資訊，通過掃描塊尾部8位元組以前資訊進行分析得到，我們可以發現在slot中存儲的是記錄的偏移量。
在這裡連結清單中包含一些資訊，這裡就用help中的解析給出了。
[record offset]:real offset in block of this record.
[heapno]:physics heapno of this record.
[n_owned]:if this record is slot record n_owned is how many this slot include,other is 0.
[delflag]:this record is delete will Y,if not purge in list 1,if purge in list 3.
[rectype]: [REC_STATUS_ORDINARY=0(B+ leaf record) [REC_STATUS_NODE_PTR=1(not B+ leaf record)] [REC_STATUS_INFIMUM=2] [REC_STATUS_SUPREMUM=3]
[slot offset]:where(offset) this slot point,this is a record offset.no purge delete record.
[n_owned]:how many this slot include recorods.no purge delete record.
本節全部使用測試表如下:
初始化測試資料：
發起事務，先執行delete，暫不commit
分析結果：
我們看到其中有一條記錄是
其 delflag = Y，offset = 127，這條記錄隻是delete，但還沒 commit，也還沒被 purged，是以不會出現在 del rows list連結清單中。
同時注意到幾個資訊：
del_bytes:0
n_rows:4
heaps_rows:6
三個資訊結合起來看，表示還沒有真正被清除的資料。
接着上面的事務，繼續執行commit
我們看到，執行commit，這條偏移量為127的記錄被purged後入了del rows list連結清單
其delflag = Y，同時我們觀察到
del_bytes:31 //上一次看到的值是 0
n_rows:3 //上一次看到的值是 4
heaps_rows:6 //和上一次的值一樣，因為這裡計算的是實體記錄數
可見，commit且被purged的資料才是真正的删除（清除）。
上面删除的記錄的heapno為2，接着插入新記錄
顯然它的長度大于删除記錄的長度。
我們看到有一條新記錄
這條記錄的heapno = 6，而删除的舊記錄 heapno=2，這表明它沒有重用del rows list中的空間，因為删除記錄的空間根本放不下這條新記錄，是以隻能重新配置設定。同時我們注意到 heap_top = 279 ，這裡也發生了變化，展現了實際為這行資料配置設定了新的heapno。
在上面的基礎上，我們插入新記錄
我們這次新寫入的資料長度和删除的資料長度一緻，我們發現heapno重用了del rows list中的記錄沒有了，而在資料邏輯順序中多了一條
我們發現heapno=2的記錄 delflag 不再是 Y了，同時 heap_top = 279 也沒有變化，del_bytes:31 變成了 del_bytes:0，都充分說明了這塊空間得到重用。
清空資料表後執行測試
在這裡，我們先删除 [id1=4] 記錄，後删除 [id1=3] 記錄。 由于del list是頭插法，是以後删除的 [id1=3] 的記錄會放在del list連結清單的最頭部，也就是 [del list header] => [id1=3] => [id1=4]。雖然 [id=4] 的記錄空間足以容下新記錄 (5,'gaopeng’,5)，但并沒被重用。因為InnoDB隻檢測第一個 del list 中的第一個空位 [id1=3]，顯然這個記錄空間不足以容下新記錄 (5,’gaopeng',5)，是以還是新開辟了heap。
我們看到 del list 中共有2條記錄（沒被重用），卻新增加了 heapno = 6 的記錄。
從重組函數 btr_page_reorganize_low 來看，PAGE_GARBAGE确實包含了碎片空間。
注意這裡 del_bytes:35 就是删除這條記錄的空間的使用量。接下來執行SQL
再次分析結果：
注意到 del_bytes:4，這個剛好就是 'gaopeng' 7位元組減去 'gao' 3位元組剩下的4位元組，我們也看到了 [heapno=5] 這個記錄被重用了（del list為空，heaono=5的記錄 delflag 不為 Y）。
總之本工具可以按照你的想法進行各種測試和觀察。
實際上本工具我并沒有顯示的配置設定記憶體，記憶體配置設定基本使用了STL LIST容器檢測結果如下：
本工具基本采集了InnoDB索引頁全部固定資訊，希望能夠幫助大家更友善獲得各種資訊，效率顯然高于肉眼看二進制檔案，這是作者在分析InnoDB遇到的困境，也是寫這個小工具的出發點。 最後再次感謝葉金榮對工具稽核&建議以及《MySQL運維内參》三位作者周彥偉、王竹峰、強昌金對本工具的認可，這也是我個人最大的榮耀運維内參>
運維内參>
原文釋出時間為：2017-10-01
本文作者：高鵬（重慶八怪）
