[FPGA入门笔记]（六）：基本存储单元ROM学习

简介

今天购买了AXLINX AX7020的开发板，从今天开始每一个例程都要做文档记录，为自己加油。

本实验，基于ALINX AX7020开发板，芯片为xc7z020clg400-2。

开发板输入时钟为50MHz

FPGA本身是SRAM架构的，断电之后，程序就消失，那么如何利用FPGA实现一个ROM呢，我们可以利用FPGA内部的RAM资源实现ROM，但不是真正意义上的ROM，而是每次上电都会把初始化的值先写入RAM。本实验将为大家介绍如何使用FPGA内部的ROM以及程序对该ROM的数据读操作。

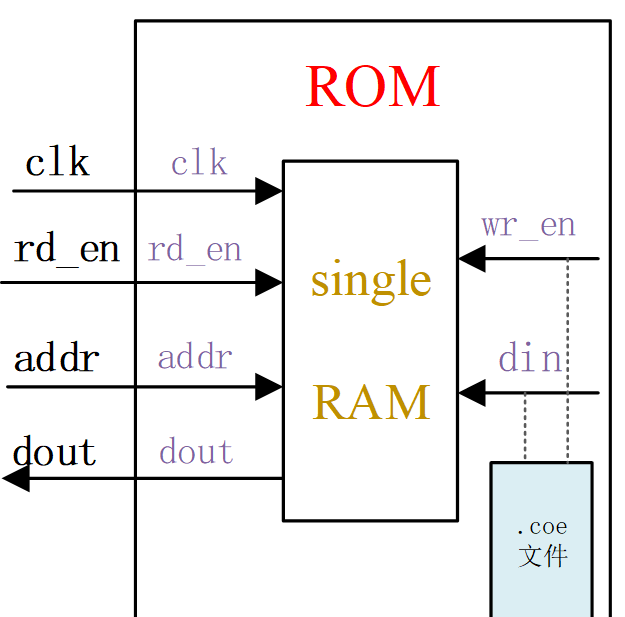

ROM基本原理图
