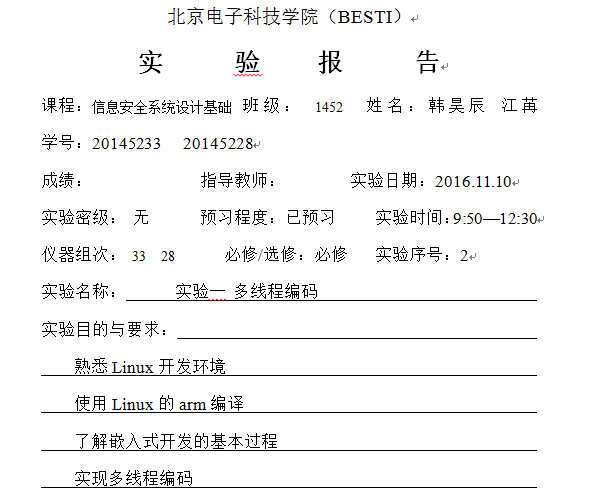

20145233 20145228《信息安全系统设计基础》第二次实验报告
实验贡献：江苒 韩昊辰
实验报告贡献：韩昊辰 江苒
实验二要求
-
Linux使用:先打开桌面 vmware，然后打开C：/redhat 9虚拟机原始文件/redhat.vmx
用户名/密码： bc/123456
root:123456
vmware 与Winxp 切换：ctrl + alt
-
阅读2410经典版快速开始手册2.0.pdf，测试实验箱
注意:插入电源前保证实验箱左上角的power档处于off
注意:超级终端已经配好，也可以自己配
ifconfig 可以查看 实验箱的IP ipconfig查看WinXP IP
-
阅读 2410经典实验指导20110331.pdf，配置环境（p8）
注意:虚拟机, 实验箱,Windows XP的IP必须在同一网段
串口窗口中看到的是ARM实验箱的IP
修改虚拟机IP：桌面-〉从这里开始-〉系统设置-〉网络-〉设备-〉编辑
cd /home/bc ./install.sh 交叉编译环境安装
- 学习、读懂 02_pthread 03_tty中的代码。
-
Linux使用:先打开桌面 vmware，然后打开C：/redhat 9虚拟机原始文件/redhat.vmx
用户名/密码： root:123456
vmware 与Winxp 切换：ctrl + alt
-
完成 2410经典实验指导20110331.pdf中实验2,3
实验2代码看懂就行
gcc *.c -l pthread
报告封面见BB,内容要求见BB实验指导书
实验二内容
熟悉 linux 开发环境,学会基于 S3C2410 的 linux 开发环境的配置和使用。
使用linux的armv4l-unknown-linux-gcc编译，使用基于NFS方式的下载调试，
了解嵌入式开发的基本过程.
对于多线程相关的代码,在超级终端中的运行。
实验二步骤
1、连接 arm 开发板
将 arm 开发板电源线接好，保持开发板开关处于闭合状态。再分别将串口线、
并口线和网线与 pc 机连接好。
2、建立超级终端
信息安全系统设计基础课程实验图文教程 besti 20105203
运行 windows XP 系统下“开始”、“所有程序”、“附件”、“通讯”、
“超级终端”。
新建一个通信终端，取名为 arm。在属性对话框中，将波特率设为 115200，
数据位设为 8，无奇偶校验，停止位为 1，无数据流控制。另存为在桌面。
3、启动实验平台
打开超级终端，打开 arm 机电源开关。等待一分钟，arm 机的信息会显示在
超级终端的窗口中。
继续等待，直至出现如图 6 所示界面。输入 ifconfig 命令，记录下 arm 机的 ip
为：192.168.0.121。
4、修改 xp 系统与 redhat 虚拟机的 ip，使得它们均与 arm 机的 ip 在同一网段。
修改完 IP，重启一下虚拟机，IP 才能启作用。重启后在命令行中使用 ifconfig 确认修改正确。
5、安装 arm 编译器。
在 pc 机中“开始”、“运行”，输入虚拟机的 ip。\192.168.0.234，输入
用户名 bc ，密码 6 123456 然后确定。
就可以访问虚拟机的文件了。然后把所需文件解压缩拷贝到共享文件夹 bc 中。
进入虚拟机，在命令行中输入./install.sh，安装脚本程序将会自动建立
目录，配置编译环境。操作见下面图。
6、配置环境变量
在虚拟机中使用 vi 修改/root/.bash_profile 文件中的 PATH 变量为
PATH=$PATH:$HOME/bin:/opt/host/armv4l/bin/ （因为该文件为隐藏系统文件，
所以使用 ls 命令不可见），存盘后执行： source /root/.bash_profile，则以
后 armv4l-unknown-linux-gcc 会自动搜索到，可以在终端上输入。注意空格！
7、在虚拟机中编译代码。
对于多线程相关的代码，编译时需要加-lpthread 的库。
8、下载调试
在超级终端中运行可执行文件 pthread
行可执行文件 term。
注意： 如果在执行./term 时出现下面的错误
/dev/ttyS0: No such file or directory
解决方法：
在 Linux 下串口文件位于/dev 下，一般在老版本的内核中串口一为
/dev/ttyS0 ，串口二为 /dev/ttyS1， 在我们的开发板中串口设备位于
/dev/tts/下，因为开发板中没有ttyS0这个设备，所以我们要建立一个连接。
首先在超级终端中进入/dev文件夹中。
输入命令“ln –sf /dev/tts/0 /dev/ttyS0”
分析总结
- 上周实验我们就提前完成了实验二，总体来说因为有老师所给的PDF文件，所以按照其中的指示，配置好实验环境，可以很快地完成实验。因为前两次实验比较简单所以主要内容就是配置好实验环境，只要实验环境一完成，实验结果很快就可以出来。
- 本周的时候，我们在做实验四的时候出现了很多的问题，我们一个个解决，在最后一个问题卡住了，所以我会在这里贴出我们的问题，实验四五都只差最后一步就可以实现，实验四我们的虚拟机一直提示我们没有模块驱动系统，敲入相关的指令却依旧不能读懂指令。
- 我们在网上差了很多的资料再加上像王亦徐同学请教后，知道了在安装驱动的指令前还需要加上一个sbin指令，虽然找到了解决方法，但是因为时间不够，所以只好下次再做。希望下次实验可以很顺利的完成。
20145233 20145228《信息安全系统设计基础》第二次实验报告20145233 20145228《信息安全系统设计基础》第二次实验报告
实验二结果
PSP时间:
| 步骤 | 时间 | 百分比 |
|---|---|---|
| 需求设计 | 0.5h | 12.5% |
| 代码实现 | 0.5h | 12.5% |
| 测试 | 1h | 25 % |
| 分析总结 | 2h | 50% |
参考资料
老师给的大量相关的PDF文件。
