近期在做一些rocksdb on 新硬件的性能测试（flash ssd, nvme ssd , nvme optane ssd, optane persistent memory），由于底层一些设备的实现对我来说还是知识盲区，一些设备IO表现出来的行为完全是黑盒，让人琢磨不透。
因此利用周末时间对基础的AHCI + SATA 调度的传统ssd 和 基于 NVME 协议调度的ssd 做了一个入门了解。
细粒度的参考可以直接读官方文档：NVME-doc
NVME 和 AHCI 性能比较
NAND 闪存是传统ssd的存储介质。早期的ssd通过上层的AHCI（advanced host controller interface） + SATA协议进行操作系统的块设备驱动层到底层物理设备的IO调度，但是这样的组合AHCI + SATA 是为了传统的HDD机械硬盘设计的，在如今ssd内部核心技术的快速发展中已经无法发挥出底层SSD的低延时和高性能的优势。为了发挥SSD高性能，固件厂商为SSD量身打造了一个协议标准NVME（ Non-Volatile Memeory Express），且这个标准不仅可以应用在NAND的存储介质上，也能够应用在高性能和低延时的3D XPoint 新型介质上。

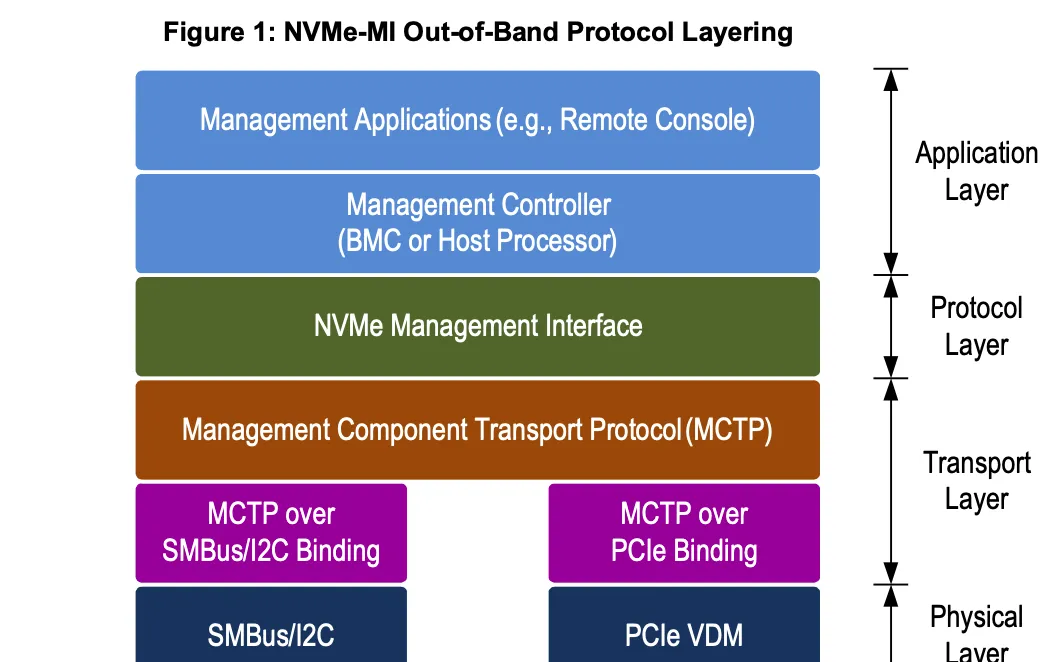

整体的NVME 协议架构如下，总共分为四层，到最底层就是 nvme的subsystem：
nvme的subsystem
NVME和AHCI 相比的优势主要是以下三个方面：
-
低延时（Latency）
传统的HDD+sas/sata 随机读延时大概在ms量级
NAND ssd + sas/sata 随机读延时在110us 左右
基于NVME的NAND ssd 随机读延时在85us 左右，相比于sata的nand ssd 延时降低了20 us
当然3D XPoint + nvme 这样的新型存储介质 延时只有10us左右（intel Optane p4800），这样的硬件红利带来的效果还是很给力的。
以上的延时都会体现在上层的应用之中，尤其是新型存储介质搭配nvme协议 体现出的低延时 对上层应用的正向反馈还是十分给力的。而且intel 近期仍然会推出更为给力的p5800（iops 和带宽 相比于p4800 提升一倍以上，latency会降低40%-50%）。
实现上来看，对硬盘存储延时有影响的如下几种：
- 存储介质层面，闪存比传统的机械硬盘快很多。（NAND是通过 基于 MOS场效应的浮栅晶体管 实现的底层0，1bit位的互换， 而 机械硬盘则是电信号 磁信号之间的转化，还夹杂着主流程上大量的机械运动。一个是纯化学反应，一个是机械运动为主体，两者性能当然千差万别）
- 控制器方面，sata ssd需要通过南侨控制器中转，再连接到CPU；而NVME的 pcie ssd主控可以和CPU直连。所以时延方面，PCIE ssd 更低。
- 软件接口方面：NVME 缩短了CPU 到ssd的指令路径，比如NVME减少了对寄存器的访问次数，使用了MSI-X中断管理；并行&多线程优化 – NVME减少了各个CPU核之间的锁同步操作。
-
高性能
理论上，IOPS= 队列深度/IO延迟，所有IOPS的性能和队列深度有很大的关系（但并不是正比，实际应用中，随着队列深度的增加，IO延时也会增加）。
SATA ssd 市面上能做到最好的IO深度是32，但目前企业级的PCIE ssd 队列深度能够达到128 甚至256才能发挥出其底层ssd的最高性能。 而在NVME标准下，最大的队列深深度能够达到64K。
-
低功耗
NVME加入了自动功耗状态切换 和 动态能耗管理功能。
NVME-CLI nvme工具使用
所以总上来看NVME 是现在新型存储的标准，所以我们做存储的应该上通应用，下晓FM，且与时俱进。
而且NVME 社区也维护了一套完整的工具来协助我们加深对NVME的理解NVME-CLI
关于NVME以及 NAND闪存的原理其实理解的非常浅薄，后续会持续补充。接下来回到本节的主题，将NVME的基本工具使用做一个整体的记录。
1. 安装
- on ubuntu :
https://github.com/linux-nvme/nvme-cli - on Centos/RHEL 7.x or 8x
https://github.com/linux-nvme/nvme-cli 2. 命令综述
注意，以下命令需要在root用户下运行，并不是所有的自命令，只是一些比较常用的命令。
建议在测试硬盘上使用，且明确命令的含义，以下的部分命令会删除数据。
| Command | Description |
| nvme list | 查看所有连接到当前系统的nvme设备：名称，序列号，大小，LBA 和 serial |
| nvme id-ctrl | 展示nvme 控制器和它所支持的一些特性 |
| nvme id-ns | 展示nvme 的命名空间，优化特性和支持特性 |
| nvme format | 安全擦除SSD上的数据，格式化LBA大小或保护信息以实现端到端数据保护 |
| nvme sanitize | 安全得擦除SSD上的所有数据 |
| nvme smart-log | 查看NVME的smart log信息：page的健康状态，温度，稳定性情况等 |
| nvme fw-log | 查看NVME的固件日志，会打印每个entry的健康情况 |
| nvme error-log | NVME的异常日志 |
| nvme reset | 重置NVME的控制器 |
| nvme help | 查看帮助信息 |
| nvme delete-ns | 指定设备删除一个命名空间 |
| nvme create-ns | 指定设备创建命名空间。比如可以为一个设备创建一个较小大小的命名空间，从而提升SSD的稳定性，性能和延时？（具体原理还不太清楚） |
| nvme fw-download | 为一个设备下载一个新的固件系统 |
| nvme fw-commit | 让固件立即运行 |
如下使用
nvme help 能够看到大量的命令集
3. 基本命令演示
一些命令需要指定设备运行，这里建议指定字符设备，即/dev/nvme0 这样的，因为字符设备文件获取到的数据是直接从底层存储中取出来的；如果指定/dev/nvme0n1这样的块设备，数据读取会走操作系统buffer cache，可能有一些数据更新不及时。
-
nvme id-ctrl /dev/nvme0
NVME Identify Controller:
vid : 0x1c5f # PCIe vendor id
ssvid : 0x1c5f
sn : FL172100442 # serial number
mn : Z45C7032C22
fr : 2090500 # firm version 固件版本号
rab : 1
ieee : 00e0cf
cmic : 0
mdts : 5
cntlid : 0
ver : 0
rtd3r : 0
rtd3e : 0
oaes : 0
...
... -
nvme list
-
nvme id-ns /dev/nvme0
查看nvme的namespace，这个能够非常方便得看到nvme内部的LBA（逻辑地址和物理地址的映射表）使用情况等非常有用的信息。
如果出现如下错误:
# nvme id-ns /dev/nvme0
Error: requesting namespace-id from non-block device
NVMe Status:INVALID_NS: The namespace or the format of that namespace is invalid(b) NSID:0 这里就需要指定namespace的id了，通过
nvme list-ns /dev/nvme0
查看当前设备的name space
# nvme list-ns /dev/nvme0
[ 0]:0x1 然后再执行
nvme id-ns --namespace-id=0x1 /dev/nvme0
即可看到如下信息
使用-H 命令能够提升输出结果的可读性
-
nvme smart-log /dev/nvme0
-
nvme error-log /dev/nvme0
4. NVME 固件设备升级
ssd 供应商会跟随ssd的研发周期性更新固件，跟进固件的更新能够保证一些关于bug-fix, 稳定性提升的补丁包及时得到更新。当然，固件升级的频率也不会很高，一般一年不会超过5次。升级前可以和供应商核对固件升级的版本信息。
确认固件版本：
nvme id-ctrl /dev/nvme0 |grep "fr " 下载固件并应用起来
nvme fw-download /dev/nvme0 -
nvme fw-commit /dev/nvme0 -a 0 这里注意下commit 过程中
-a
指定的action 模式有种，表示不同的含义
- 0 : 下载的固件镜像替换原有的固件镜像，但并不会激活。即不会让这个镜像运行起来
- 1：下载的固件镜像替换原有的固件镜像，会在NVME reset之后运行起来。（发生了热插拔，断电，上电也会运行）
- 2：由固件插槽指定的镜像会在下次重置之后激活
- 3: 获取到的固件镜像会被立即激活而不需要重置
下载好的固件，加入需要重置的话可以执行如下命令:
nvme reset /dev/nvme0
