Cadence作为一流的电子设计自动化（EDA）的软件公司，其EDA工具绝对是大部分公司的首选。
我们常用的两个组件为Orcad和Allegro，一个是原理图设计，一个是PCB设计。
在我们日常使用时，经常会改动图纸，如果工程文件复杂庞大，容易忘记改动内容。下面介绍怎么对比两个设计文件的区别。

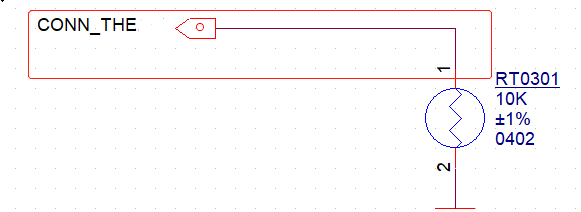

比如，如何快速检查出是否删除下面的网络
既然是对比区别，当然是准备两份图纸，一份是原始PCB.brd文件，一份是在原理图中删除网络后导出的新PCB.brd文件。
1. 打开原始PCB文件，Tools-Design Compare，会自动在当前目录下生成一份信息文件，后缀是xml。
2. 打开新PCB文件，Tools-Design Compare，也会生成一份新的xml文件，不要关闭该窗口，选择File-Load，加载第一步中的xml文件
3. Design Compare会自动对比两个文件的差异，并将差异用黄色高亮出来，双击NetList查看具体差异。
双击差异网络，可以定位到PCB位置，看到更丰富的信息
