dubbo源码五：服务调用过程

文章目录

• • • 一、Cluster层
    • 二、Protocol 层
    • • 1.ConsumerContextFilter 的invoke 方法
      • 2.FutureFilter 的invoke 方法
      • 3.MonitorFilter中的invoke方法
      • 4.DubboInvoker中invoke方法

消费端代码示例（参考incubator-dubbo源码中dubbo-demo模块）：

ClassPathXmlApplicationContext context = new ClassPathXmlApplicationContext(new String[]{"META-INF/spring/dubbo-demo-consumer.xml"});
context.start();
DemoService demoService = (DemoService) context.getBean("demoService”);

 // 调用远程方法
String hello = demoService.sayHello("world");
System.out.println(hello);

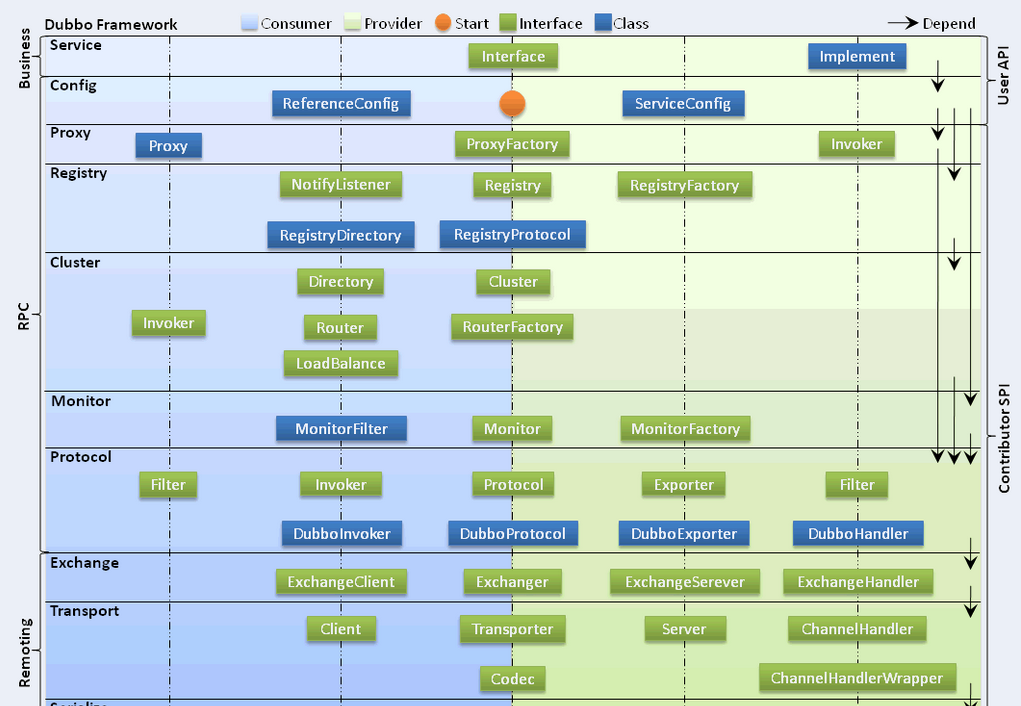

以dubbo分层概念来理解消费端调用过程：

服务端启动后，消费端引用服务端的接口类会生成一个代理类，即生成InvokerInvocationHandler(invoker)对象实例，所以在调用的时候，会直接调用 InvokerInvocationHandler 的 invoke 方法，

一、Cluster层

Cluster层作用：封装多个提供者的路由及负载均衡，并桥接注册中心，以Invoker为中心，扩展接口为Cluster、Directory、Router和LoadBalance。将多个服务提供方组合为一个服务提供方，实现对服务消费方来透明，只需要与一个服务提供方进行交互。

根据 https://blog.csdn.net/zhuqiuhui/article/details/84075521 分析知这里的 invoker 是 MockClusterInvoker 实例，即会调用 MockClusterInvoker 的invoke方法，该方法首先判断directory中的url是否含有mock值的设定，若没有设置默认值false。这里的directory中的url的变量是：

Debug，如下：

其中 this.invoker变量值如下：

上面会调用FailOverClusterInvoker.invoke()，即会调用其父类AbstractClusterInvoker.invoke()的方法。如下：

Debug-1:

Debug-1 分成以下几个过程：

1. 检查RPC Cluster invoker中要执行的接口是否被销毁，若销毁，则抛出异常。

2. 在调用提供者之前，会获取当前线程临时变量里的RpcContext对象，再将RpcContext对象里的参数设置到Invocation对象。

RpcContext 是一个临时状态持有者，每当发请求或者收到请求的时候RpcContext都会发生变化。例如A调用B，然后B调用C，在服务B中，在B调用C之前，RpcContext保存了A调用B的参数。当B调用C的时候，RpcContext保存了B调用C的参数。从源码上看RpcContext对象是绑定在线程临时变量LOCAL上，所以可以通过线程临时变量来获取到RpcContext的相关参数值。

3. 列出所有的Invoker

这里可以看到 directory实例是 RegistryDirectory 的实例，会调用其父类的list方法，即如下：

上面走到RegistryDirectory的doList方法中，其中RegistryDirectory是在消费端服务启动过程中自动会生成RegistryDirectory实例，对应的属性也初始化完成了，即在消费端启动过程时，把方法和对应的invoker关系存放到了RegistryDirectory中的methodInvokerMap属性中（参考：https://blog.csdn.net/zhuqiuhui/article/details/84075521），所以这里，如下：

其中返回的 invokers 列表如上面的变量。

4. 获取方法上配置的负载均衡策略，若没有配置，选择默认的策略

常用的配置方法如下：

<dubbo:reference interloadbalance="roundrobin"/>


这里返回的 loadbalance 的实例是 RandomLoadBalance 的实例。

5. 幂等操作，即在异步操作中会默认加上invocation ID，不作分析

6. 方法调用

会走到 FailOverClusterInvoker 中的 doInvoke 方法中，即：

该方法首先使用负载均衡策略选择合适的invoker（不再分析），然后再进行invoker调用，其中invoker变量如下：

上面变量的第一行可以看出 invoker 实例是InvokerDelegate实例对象，调用其invoke方法会走到InvokerWrapper的invoke方法，由于InvokerDelegate实例对象中的invoker内部属性是 Invoker 接口的匿名实现，其泛型是ProtocolFilterWrapper类，即如上图中的”[email protected]”，所以会调用”[email protected]”实例invoke方法，看其内部实现：

private static <T> Invoker<T> buildInvokerChain(final Invoker<T> invoker, String key, String group) {
    Invoker<T> last = invoker;
    List<Filter> filters = ExtensionLoader.getExtensionLoader(Filter.class).getActivateExtension(invoker.getUrl(), key, group);
    if (!filters.isEmpty()) {
        for (int i = filters.size() - 1; i >= 0; i--) {
            final Filter filter = filters.get(i);
            final Invoker<T> next = last;
            last = new Invoker<T>() {

                @Override
                public Class<T> getInterface() {
                    return invoker.getInterface();
                }

                @Override
                public URL getUrl() {
                    return invoker.getUrl();
                }

                @Override
                public boolean isAvailable() {
                    return invoker.isAvailable();
                }

                @Override
                public Result invoke(Invocation invocation) throws RpcException {
                    return filter.invoke(next, invocation);
                }

                @Override
                public void destroy() {
                    invoker.destroy();
                }

                @Override
                public String toString() {
                    return invoker.toString();
                }
            };
        }
    }
    return last;
}


调用的是filter的invoke方法（其中的filter实例是ConsumerContextFilter实例），首先会调用 ConsumerContextFilter 的 invoke 方法，在ConsumerContextFilter 的 invoke 方法中再调用 FutureFilter 的invoke方法，最后在 FutureFilter 的invoke方法中调用 MonitorFilter 的 invoke 方法，MonitorFilter 的 invoke 方法中会调用DubboInvoker 的invoke方法。

二、Protocol 层

Protocol层作用：封装RPC调用，以Invocation和Result为中心，扩展接口为Protocol、Invoker和Exporter。Protocol是服务域，它是Invoker暴露和引用的主功能入口，它负责Invoker的生命周期管理。Invoker是实体域，它是Dubbo的核心模型，其它模型都向它靠扰，或转换成它，它代表一个可执行体，可向它发起invoke调用，它有可能是一个本地的实现，也可能是一个远程的实现，也可能一个集群实现。

1.ConsumerContextFilter 的invoke 方法

这里首先对 RpcContext 进行信息设置，其后清空sever上下文，再对调用后的结果进行后处理（即postProcessResult方法，主要设置一些要传递的参数），在finally中清空了传递的参数（目的为下一次调用做准备）。postProcessResult参数中的invoker调用invoke方法会继续调用下一个filter中的invoke方法，即FutureFilter中的invoke方法。从上面过程可以看出主要对 RpcContext 内容进行设置。

2.FutureFilter 的invoke 方法

主要做一些异步回调工作，其中 invoker.invoke方法会调用MonitorFilter中的invoke方法

3.MonitorFilter中的invoke方法

MonitorFilter会做下监控的处理。会调用 DubboInvoker中invoke方法。

4.DubboInvoker中invoke方法

走完上述方法就完成整个方法的调用过程。
