USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

LA2132 、32\64通道 G系列USB虚拟逻辑分析仪有很多高级触发功能,但许多用户用不好这些触发功能,下面介绍这些功能的使用。 时序测量: 采集的数据作为时序显示。

USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

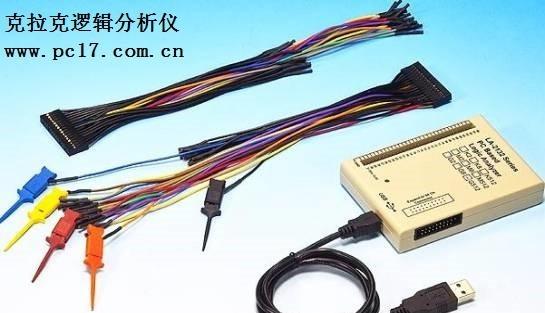

虚拟逻辑分析仪 www.pc17.com.cn
USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

LVDS简介 :

LVDS即低压差分信号传输 ,是一种满足当今高性能数据传输应用的新型技术。 由于其可使系统

供电电压低至 2V,因此它还能满足未来应用的需要。此技术基于 ANSI/TIA/EIA-644 LVDS 接口标准。

LVDS 技术拥有 330mV 的低压差分信号 (250mV MIN and 450mV MAX) 和快速过渡时间。

这可以让产品达到自 100 Mbps 至超过 1 Gbps 的高数据速率。 此外,这种低压摆幅可以降低

功耗消散,同时具备差分传输的优点。

LVDS 技术用于简单的线路驱动器和接收器物理层器件以及比较复杂的接口通信芯片组。

通道链路芯片组多路复用和解多路复用慢速 TTL 信号线路以提供窄式高速低功耗 LVDS 接口。

这些芯片组可以大幅节省系统的电缆和连接器成本,并且可以减少连接器所占面积所需的物理空间。

LVDS 解决方案为设计人员解决高速 I/O 接口问题提供了新选择。 LVDS 为当今和未来的

高带宽数据传输应用提供毫瓦每千兆位的方案。

LVDS的优势

LVDS比单端技术提供更高的抗扰度,与单端信号相比,传输速度更高、信号摆动更小、功耗更低、

电磁干扰更小。可以使用廉价的连接器和电缆高速传输数据。LVDS使用标准带状电缆和具有100 mil

头部管脚的IDC连接器,在底盘、板和外设之间提供稳固的信号,进行高速数据传输。点到点LVDS

信号的速度可以达到622 Mb/s以上。

复杂的触发结构可以很容易地解决任何困难的触发问题。以下是几个典型的触发结构。

触发前延迟触发:

USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

脉冲宽度触发:

USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

计数触发:

USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示

SPI触发:

USB虚拟逻辑分析仪,虚拟逻辑分析仪高级触发功能详解及图示
