用Openfiler制作iSCSI添加为vSphere集群的共享存储

用Openfiler制作iSCSI添加为vSphere集群的共享存储

实验环境

物理机：DELL  IPTIPLEX 990 PC机    I52400处理器支持VT功能  8G内存 千兆网卡

操作系统：WIN7 64位（物理机安装）WIN2008R2(vSphere center虚拟机安装)

虚拟软件：Vmware Workstation8

vSphre镜像下载地址：http://www.verycd.com/topics/2835087/

下载VMware-VIM-Setup-All-5.0.iso  VMware-ESXi-5.0.iso

拓扑图：W2K8_x86_64 R2 ----ESXi5-1----ESXi5-2—Openfiler_x86_64

1，openfiler下载镜像

http://cdnetworks-kr-1.dl.sourceforge.net/project/openfiler/openfiler-distribution-iso-2.99-x64/openfileresa-2.99.1-x86_64-disc1.iso

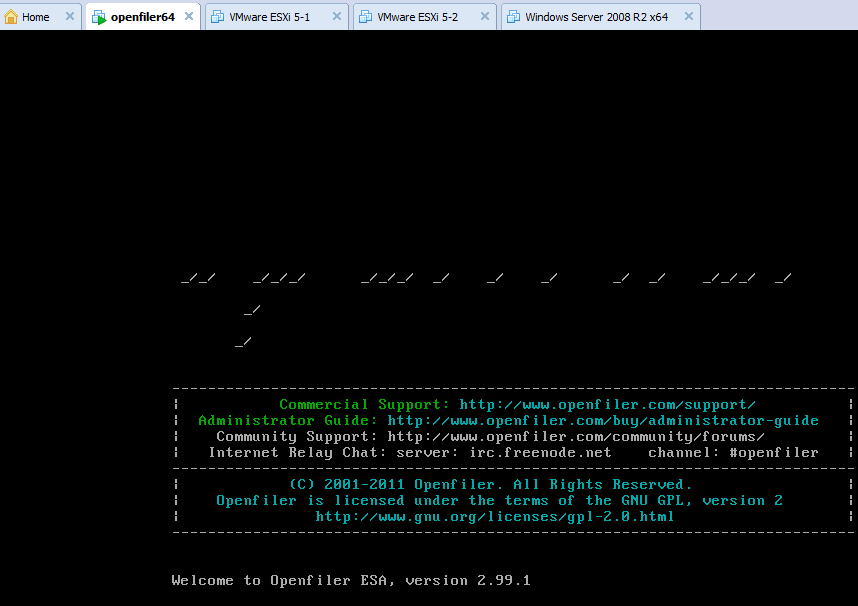

2,安装openfiler制作iscsi过程不再赘述

Volumes—Lun Mapping

Volumes—Network Acl

Volumes—CHAP Authentication

3,主机—配置—网络—添加网络

4,选VMkernel

5,使用vSwithch0

6,默认下一步

7,设置静态IP，要和vSphere集群在同一网段

8,完成

9,存储适配器—配置—添加

10,新加iSCSI属性—网络配置—添加

11,选VMkernel

12,属性—动态发现—添加

13,写上iSCSI服务器IP,这里填上openfiler的
