在阿里云ACK集群中部署有状态服务通常使用云盘数据卷做数据存储，云盘本身提供了数据的备份（快照）恢复机制，但是如何将底层能力和K8S服务集成并灵活的提供给应用使用，是云原生存储服务需要解决的问题。K8S使用如下两个特性来实现备份恢复能力：
通过VolumeSnapshot对象实现云盘的备份（快照功能）；
通过PVC中的DataSource功能实现数据的恢复（快照恢复）；
由于VolumeSnapshot在K8S 1.16版本处于Alpha状态，所以ACK集群当前没有默认部署快照功能，需要手动安装插件才能使用；
K8S快照说明：
在Kubernetes中为了实现快照相关功能，通过CRD定义了下面3个相关资源类型：
VolumeSnapshotContent：描述存储后端的快照实例，由系统管理员创建维护，无NameSpace；类比于PV概念；
VolumeSnapshot：声明一个快照实例，由用户创建维护，属于特定NameSpace；类比于PVC概念；
VolumeSnapshotClass：定义一个快照类，描述创建快照使用的参数、Controller；类比于StorageClass概念；
快照资源绑定规则：
在使用Snapshot对象时，和pv、pvc一样，VolumeSnapshot与VolumeSnapshotContent需要首先进行绑定；
VolumeSnapshot如果没有静态VolumeSnapshotContent可以绑定，则会创建动态VolumeSnapshotContent；
VolumeSnapshotContent 与 VolumeSnapshot 绑定是一对一；
删除VolumeSnapshotContent 同时会把后端的快照也删除；
1.卷快照模板
下面是一个VolumeSnapshotClass定义模板：
apiVersion: snapshot.storage.k8s.io/v1beta1
kind: VolumeSnapshotClass
metadata:
name: default-snapclass
driver: diskplugin.csi.alibabacloud.com
parameters:
forceDelete: "false"
deletionPolicy: Delete 其中：
driver：定义了使用这个快照类的VolumeSnapshot所使用的controller；
deletionPolicy: 表示删除volumeSnapshot的时候，volumeSnapshotContent是否删除；
forceDelete: 表示是否允许在云盘引用快照的时候删除快照（默认是不允许删除的，因为以快照为数据源创建云盘时，创建过程会有时延，强制删除可能会造成数据丢失）；
下面是一个VolumeSnapshot定义模板：
apiVersion: snapshot.storage.k8s.io/v1beta1
kind: VolumeSnapshot
metadata:
name: new-snapshot-demo
spec:
volumeSnapshotClassName: default-snapclass
source:
persistentVolumeClaimName: disk-ssd-web-0 persistentVolumeClaimName：定义使用哪个pvc作为快照源；
volumeSnapshotClassName：定义了打快照使用的快照类；
2.通过快照恢复数据
通过云盘快照创建云盘是阿里云云盘提供的基础功能。在容器服务中通过在pvc定义DataSource指定使用哪个快照，动态创建云盘的时候即可实现使用快照创建云盘；
kind: PersistentVolumeClaim
apiVersion: v1
metadata:
name: disk-snapshot
spec:
accessModes:
- ReadWriteOnce
storageClassName: alicloud-disk-ssd
dataSource:
name: new-snapshot-demo
kind: VolumeSnapshot
apiGroup: snapshot.storage.k8s.io
resources:
requests:
storage: 20Gi storageClassName：定创建pv的存储类，指向的disk controller需要支持DataSource特性；
dataSource：指定snapshot资源，说明创建云盘会使用这个快照数据；
插件部署：
集群准备：
部署csi-snapshotter前，您需要创建一个ACK 1.16版本集群，并在创建集群的时候选择使用CSI插件；
集群创建部署CRD & Snapshot：
下载snapshotter crd模板：
https://github.com/kubernetes-sigs/alibaba-cloud-csi-driver/blob/master/deploy/disk/snapshot/crd.yaml下载csi-snapshotter模板：
https://github.com/kubernetes-sigs/alibaba-cloud-csi-driver/blob/master/deploy/disk/snapshot/csi-snapshotter.yaml部署插件：
$ kubectl apply -f crd.yaml
$ kubectl apply -f csi-snapshotter.yaml
部署完成后集群中csi插件如下：
# kubectl get crd
NAME CREATED AT
volumesnapshotclasses.snapshot.storage.k8s.io 2020-06-17T09:36:32Z
volumesnapshotcontents.snapshot.storage.k8s.io 2020-06-17T09:36:32Z
volumesnapshots.snapshot.storage.k8s.io 2020-06-17T09:36:32Z
# kubectl get pod -nkube-system |grep csi-snap
csi-snapshotter-d78f57d4d-rmjhp 3/3 Running 0 54m 使用：

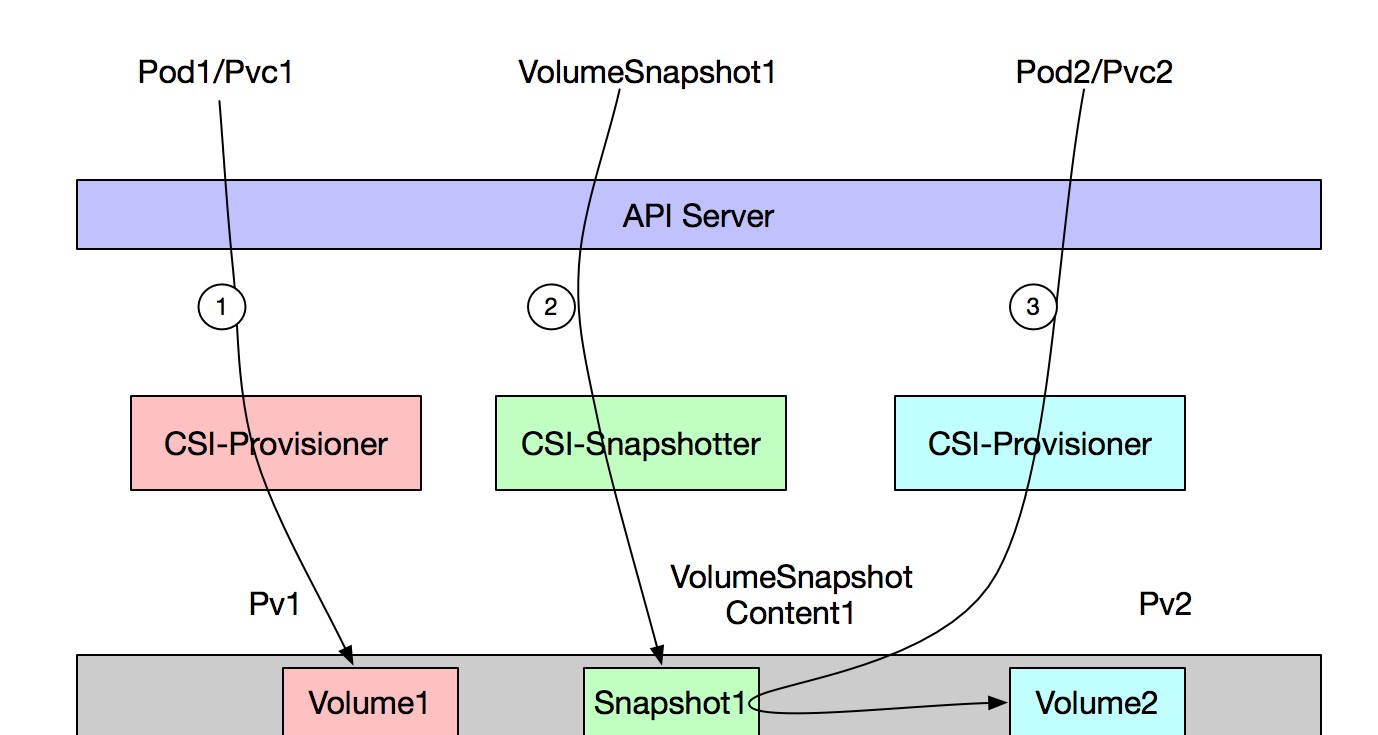

下图是一个使用示例流程图，分成1、2、3三个步骤：
步骤1：创建原始应用，创建云盘卷保存数据；
步骤2：创建VolumeSnapshot，这时会自动创建VolumeSnapshotContent和存储端的快照实例；
步骤3：创建新的应用，并配置PVC引用步骤2中创建的快照对象；
通过上述三步实现了：
备份：Volume1中的数据备份到Snapshot1；
恢复：Snapshot1的数据（Volume1的数据）恢复成Volume2卷；
创建VolumeSnapshotClass快照类：
下载VolumeSnapshotClass模板：
https://github.com/kubernetes-sigs/alibaba-cloud-csi-driver/blob/master/examples/disk/snapshot/snapshotclass.yaml$ kubectl apply -f calss.yaml
apiVersion: snapshot.storage.k8s.io/v1beta1
kind: VolumeSnapshotClass
metadata:
name: default-snapclass
driver: diskplugin.csi.alibabacloud.com
deletionPolicy: Delete # kubectl get VolumeSnapshotClass
NAME AGE
default-snapclass 4h40m 步骤1：创建原始应用并写入数据：
$ kubectl apply -f sts.yaml
apiVersion: apps/v1
kind: StatefulSet
metadata:
name: web
spec:
selector:
matchLabels:
app: nginx
serviceName: "nginx"
replicas: 1
template:
metadata:
labels:
app: nginx
spec:
containers:
- name: nginx
image: nginx
volumeMounts:
- name: disk-ssd
mountPath: /data
volumeClaimTemplates:
- metadata:
name: disk-ssd
spec:
accessModes: [ "ReadWriteOnce" ]
storageClassName: "alicloud-disk-snap"
resources:
requests:
storage: 20Gi 往pod中写入数据：
# kubectl exec -ti web-0 touch /data/test
# kubectl exec -ti web-0 ls /data
lost+found test 步骤2：创建VolumeSnapshot：
$ kubectl apply -f snapshot.yaml
apiVersion: snapshot.storage.k8s.io/v1beta1
kind: VolumeSnapshot
metadata:
name: new-snapshot-demo
spec:
volumeSnapshotClassName: default-snapclass
source:
persistentVolumeClaimName: disk-ssd-web-0 检查集群状态，VolumeSnapshot、VolumeSnapshotContent创建完成，同时到ECS控制台查看快照实例也创建完成：
# kubectl get volumesnapshots.snapshot.storage.k8s.io
NAME AGE
new-snapshot-demo 36m
# kubectl get VolumeSnapshotContent
NAME AGE
snapcontent-222d4dbb-beb4-49e5-8e11-ca6358c62123 36m 步骤3：数据恢复
$ kubectl apply -f sts-snapshot.yaml
apiVersion: v1
kind: Service
metadata:
name: nginx
labels:
app: nginx
spec:
ports:
- port: 80
name: web
clusterIP: None
selector:
app: nginx
---
apiVersion: apps/v1beta2
kind: StatefulSet
metadata:
name: web-restore
spec:
selector:
matchLabels:
app: nginx
serviceName: "nginx"
replicas: 1
template:
metadata:
labels:
app: nginx
spec:
hostNetwork: true
containers:
- name: nginx
image: nginx
command: ["sh", "-c"]
args: ["sleep 10000"]
volumeMounts:
- name: disk-ssd
mountPath: /data
volumeClaimTemplates:
- metadata:
name: disk-ssd
spec:
accessModes: [ "ReadWriteOnce" ]
storageClassName: alicloud-disk-ssd
resources:
requests:
storage: 20Gi
dataSource:
name: new-snapshot-demo
kind: VolumeSnapshot
apiGroup: snapshot.storage.k8s.io 在volumeClaimTemplates定义中指定dataSource为VolumeSnapshot类型，且选择步骤2创建的名字为new-snapshot-demo的VolumeSnapshot。
查看容器数据，验证是否恢复成功：
# kubectl exec -ti web-restore-0 ls /data
lost+found test 可见实现了数据的恢复。
本方案只给出了创建一个快照并进行恢复的场景，后续我们会提供创建定时快照的方案。
