玩转阿里云函数工作流(一)——秒级定时触发器

前言

阿里云函数工作流

Function Flow(FnF)，是一个用来编排分布式任务的 Serverless 云服务，方便用户将大型复杂的任务拆分为更小的子任务，用户可按需设计子任务之间的执行顺序和跳转流程，并可实时跟进执行状态和设计错误处理。极大简化业务开发流程跳转、错误处理，让用户更聚焦于业务逻辑的开发。

阿里云函数计算

Function Compute(FC)，旨在帮助用户采用弹性伸缩、动态分配资源的方式来执行业务函数。让用户无需购买部署服务器，无需考虑业务负载，就能快速搭建可处理高并发的后台服务。

函数计算

定时触发器

支持定时执行用户函数，目前定时粒度只支持分钟级别。本文介绍如何使用函数工作流来进一步的实现函数秒级定时触发。

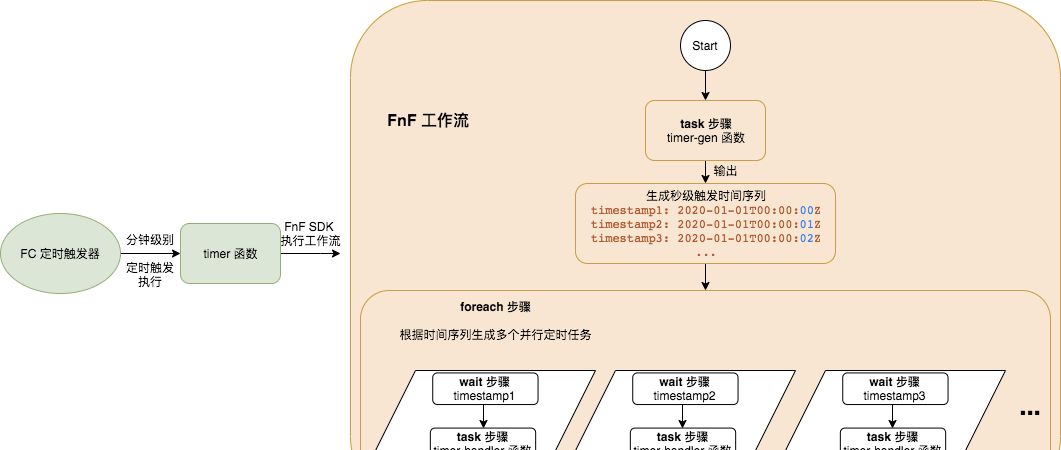

整体框架

借助于 FnF 提供的

task 任务步骤

、

wait 等待步骤

和

foreach 并行循环步骤

，很方便的实现对 FC 函数调用或定时调用。以下介绍如何实现秒级定时调用 FC 函数

timer-handler

。

执行流程如下：

1. FC 定时触发器分钟级别触发

   timer

   函数

2. timer

   函数使用 FnF SDK 执行工作流
3. 工作流中 task 步骤调用

   timer-gen

   函数生成秒级触发时间戳序列
4. 并行循环 foreach 步骤为序列中每个时间戳生成并行定时任务来调用目标函数

   timer-hander

部署实现

你可以选择以下方式使用，推荐应用中心方式，只需简单的点击创建就能完成。

一、通过 FC 应用中心部署

实现已集成在

FC 应用中心

，可直接前往创建使用。

1. 创建应用

2. 验证是否生效

二、通过脚本部署

当然如果某些需求需要更改模版脚本，可选择通过脚本方式部署

1. 代码准备

下载 github 中

second-level-timer

示例代码。

2. 安装依赖

下载并安装

aliyun 命令行工具

3. 部署

示例使用

资源编排 ROS

服务，自动编排所有资源。在代码根目录执行：

Action=create StackName=fnf-timer-demo ResourceArn=XXX Input='{\"name\": \"hello world\"}' Duration=5 ./deploy.sh

其中：

• ResourceArn

  ：目标函数 resource arn，默认为

  acs:fc:::services/FnFDemoTimer/functions/timer-handler

• Input

  ：目标函数调用时输入 event 的 payload

  目标函数 event 默认格式为：

  {
   "triggerName":"trigger",
   "triggerTime":"2019-12-12T09:56:05Z",
   "payload": {
      "name":"hello world",
    }
  }

• Duration

  ：设置目标函数被调用的秒级间隔，默认 1s

关于其它可自定义参数和如何更新部署，参考

deploy.sh

脚本或

README

执行完毕后会自动创建以下资源：

• ROS 栈，默认名为

  stack-fnf-timer-test

  ，可通过

  StackName=XXX

  指定
• Ram 角色

  TimerFCRole-test

  TimerFnFRole-test

• FC 服务

  FnFDemoTimer

  并绑定角色

  TimerFCRole-test

• FC 函数

  timer

  timer-gen

  timer-handler

• FC 定时触发器

  trigger

• FnF 工作流

  FnFSecondLevelTimer-test

4. 验证是否生效

• 前往 FnF 控制台 查看工作流

  FnFSecondLevelTimer-test

  执行记录，该工作流会每分钟触发一次。



• 查看目标函数

  timer-handler

  调用记录，如果您在部署中指定了日志仓库配置

  Project=XXX Logstore=XXX

  ，可直接前往查看



总结

函数工作流 FnF 极大简化了复杂业务流程的实现，将业务中每个子任务的执行变得可控透明化。同时工作流提供的逻辑步骤（顺序执行、并行、等待、跳转等）天然支持高并发和分布式任务的 Map/Reduce。

知识链接

函数工作流文档 函数计算文档 函数计算定时触发器
