介绍
AliOS Studio
是一套基于vscode的开发环境，支持windows、linux、macOS。
AliOS Studio
有以下功能：
- 极佳开发体验、简单操作界面
- 支持AliOS Things应用开发
- 代码补全、索引、提示等
- 编译/下载/调试 AliOS Things
- 适配多种开发板
- 串口工具、TSL转换工具等
安装
下载并安装 Visual Studio Code
访问
https://code.visualstudio.com/下载并安装vscode。
安装 AliOS Studio 插件

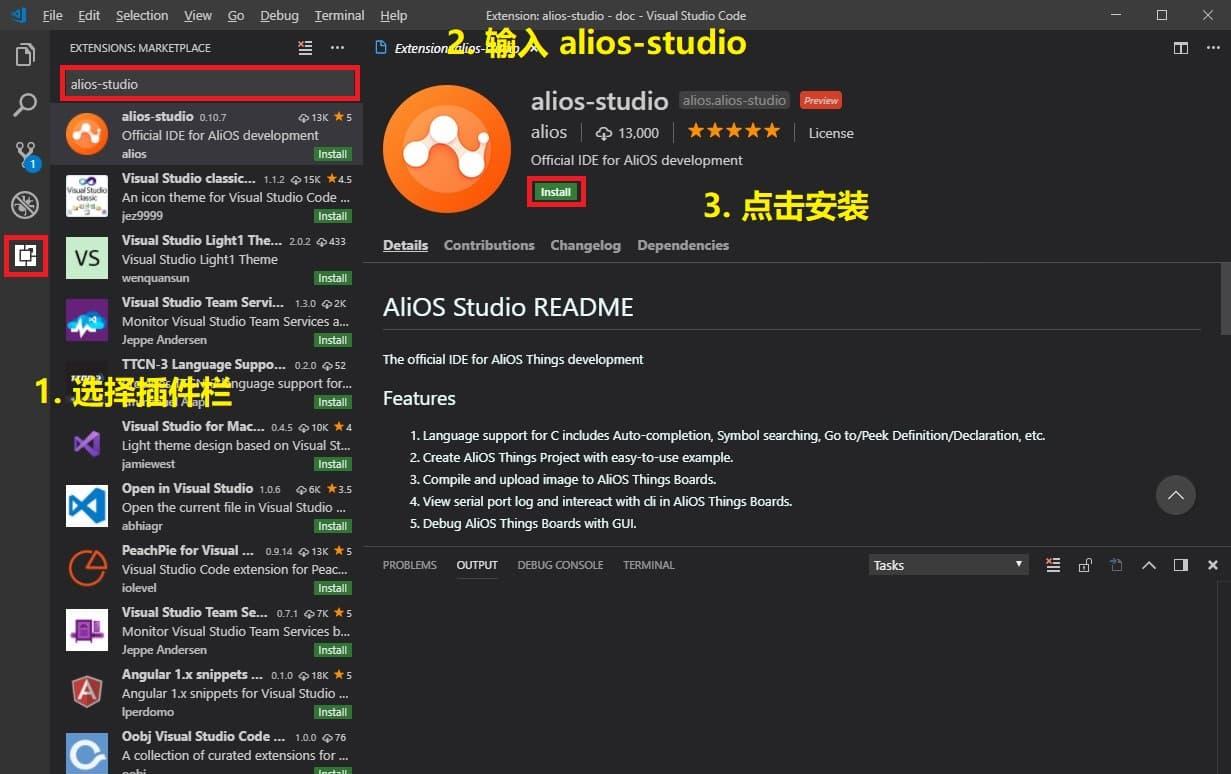

打开vscode，按照下图所示安装
AliOS Studio
插件：
安装 aos-cube
AliOS Studio
依赖
aos-cube
，如果想要手动安装
aos-cube
的话，请参考
System environment setup，同时
AliOS Studio
也支持一键安装
aos-cube
，如下图所示：
使用AliOS Studio一键安装功能首先需要安装python2.7和pip。
一键安装的AliOS Studio
是安装在虚拟python环境里面的( virualenv )，在vscode的终端里面能够正常使用aos-cube
，其他终端无法正常使用aos-cube
。aos-cube
使用
AliOS-Studio 工具栏
AliOS Studio
的主要功能都集中在vscode下方工具栏中，小图标从左至右功能分别是
创建应用工程
编译
烧录
串口工具
清除
注： 当用vscode打开了AliOS Things源码或者应用工程时，才会显示全部的工具图标。
左侧的
helloworld@developerkit
是编译目标，格式遵循
应用名字@目标板名字
的规则，点击它可以依次选择应用和目标板。
编译 - Build
点击
编译目标
选择应用和目标板，点击编译图标进行编译：
烧录 - Upload
- 通过 USB Micro 线缆连接好开发板和电脑
- 点击下方工具栏闪电图标完成固件烧录：
可以看到目前支持烧录（upload）的开发板，如果想要自己添加开发板支持，请参考：
串口监控 - Monitor
- 点击下方工具栏插头图标打开串口。第一次连接会提示填写串口设备名和波特率，再次点击可以看到串口输出，同时也可以在这里输入命令进行交互。
这里如果打开串口出错，请注意你的用户是否有串口访问权限。
调试 - Debug
按
F5
或者点击菜单栏
Debug
>
Start Debugging
进入调试模式：
可以看到目前支持调试（debug）的开发板，如果想要自己添加开发板支持，请参考：
参考视频：
使用 AliOS Studio 开始 AliOS Things 调试设置优化等级
使用调试功能，最好设置优化等级为
-Og
或者
-O0
，否则会出现函数跳转异常、单步调试异常、变量optimize-out等问题。设置优化等级：
- AliOS Things 2.1版本以前：手动更改
build/aos_toolchain_arm-none-eabi.mk
COMPILER_SPECIFIC_OPTIMIZED_CFLAGS
- AliOS Things 2.1版本及以后：使用命令
aos make BUILD_TYPE=debug
更多说明
AliOS Studio 命令列表
Ctrl-Shift-P
打开vscode的命令面板，输入
alios-studio
可以看到
AliOS Studio
支持的命令：
命令说明：
| 命令 | 描述 | 工具栏 |
|---|---|---|
| 编译： | |
| 改变编译目标：app和board | |
| 清除: | |
| ||
| 打开串口: | |
| 参考： AliOS Studio一键安装aos-cube | - |
| 列出所有串口 | |
| 管理阿里云账号 | |
| ||
| 打开钉钉 | |
| 上传固件到开发板： | |
| 一键OTA功能 | |
| Show welcome page | 显示welcome页面 |
AliOS Studio 快捷键
默认快捷键：
| 按键 | 执行命令 | |
|---|---|---|
| | 编译 |
| | 清除 |
| | 上传固件 |
也可以在
keybindings.json
中自定义自己喜欢的按键组合：
[
{
"command": "alios-studio.build",
"key": "shift+alt+b"
},
{
"command": "alios-studio.clean",
"key": "shift+alt+c"
},
{
"command": "alios-studio.upload",
"key": "shift+alt+u"
}
] 配置文件说明
在AliOS Things源码或者应用工程中，都有
.vscode/
目录，该目录下面都有3个json文件，这些json文件分别配置不一样的功能：
-
launch.json
-
settings.json
-
tasks.json
AliOS-Things 2.1版本以后，新增加了一个 .TAGS.AOS.DB
launch.json
AliOS Studio依赖
C/C++插件提供的调试能力，使用
launch.json
来配置调试参数，launch.json的详细配置说明请参考：
vscode-cpptools/launch.md每次更改编译目标(
app@board
)的时候，都会同步更新launch.json。
launch.json 中的关键配置项如下如所示：
{
"version": "0.2.0",
"configurations": [
{
......
"program": "${workspaceRoot}/out/helloworld@cy8ckit-149/binary/[email protected]",
"miDebuggerServerAddress": "localhost:4242",
"setupCommands": [
......
{
"text": "target remote localhost:4242"
}
......
],
"osx": {
"miDebuggerPath": "arm-none-eabi-gdb"
},
"linux": {
"miDebuggerPath": "arm-none-eabi-gdb"
},
"windows": {
"miDebuggerPath": "arm-none-eabi-gdb.exe"
}
}
]
} 配置项说明
| 名称 | 说明 |
|---|---|
| program | gcc编译出来的elf文件，位于 |
| miDebuggerServerAddress 和 setupCommands | 配置gdb的连接端口，不同的gdb server使用不同的端口 |
| miDebuggerPath | gdb执行文件路径 |
settings.json
一般情况下无需更改settings.json的内容，AliOS Studio会根据配置自动更新。
{
"aliosStudio.inner.yosBin": "aos",
"aliosStudio.hardware.board": "developerkit",
"aliosStudio.name": "helloworld",
"aliosStudio.aosVersion": "2.1.0",
"C_Cpp.default.browse.databaseFilename": "${workspaceRoot}/.vscode/.TAGS.AOS.DB"
} 该配置项为AliOS Things 2.1.0版本中的配置。
| 配置项 | |
|---|---|
| |
| 编译的目标开发板 |
| 编译的目标应用 |
| AliOS Things 2.1.0版本及以后新增该配置选项，标志当前代码的版本号。 |
| 配置符号表数据库保存路径 |
tasks.json
vscode 的 tasks.json 官方说明请参考 https://code.visualstudio.com/Docs/editor/tasks 。task的属性请参考： https://code.visualstudio.com/Docs/editor/tasks#_custom-tasks
tasks.json 用来描述当前支持哪些tasks，比如点击工具栏的编译按钮(
)实际上就是执行
tasks.json
alios-studio: Make
任务。
tasks.json的任务说明
| label | ||
|---|---|---|
| alios-studio: Make | 编译代码 | |
| alios-studio: Upload | 上传代码到开发板 | |
| alios-studio: Serial Monitor | 启动串口工具 | |
| alios-studio: Clean | 清除代码目标文件 | |
| alios-studio: OTA |
当然，你也可以在tasks.json中添加自己的任务，然后依次点击vscode菜单栏的Terminal > Run Task... ，即可看到你配置的导出IAR工程的task：
更多的自定义task可以参考
附录 添加自定义task其他功能
AliOS Things 3.0 应用开发
AliOS Things 3.0版本于9月27日在云栖大会正式发布，在新版本中带来了全新的应用开发框架，帮助用户快速构建自己的应用。使用户可以更专注于自身应用的开发。开发者可以在AliOS Studio中快速的创建应用工程：
要求 AliOS Things >= 3.0.0 和 aos-cube >= 0.3.7。
鼠标移到AliOS Things的API上会显示API说明链接
为了方便开发者尽快熟悉AliOS Things API，当鼠标移到AliOS Things的API上就会显示
查看AliOSThings 官方API文档
：
转换TSL json文件为C代码文件
物的模型(TSL)是阿里云IOT平台很重要的一个概念，是一个数据模型，它是物理空间中的实体，如传感器、车载装置、楼宇、工厂等在云端的数字化表示。
AliOS Studio
提供了一个高效的方法可以快速的把TSL json文件转换为C代码文件，右键json文件，然后选中
Convert TSL json to C string
即可转换：
添加task - 导出IAR/MDK工程：
{
"label": "alios-studio: Export IAR Project",
"type": "shell",
"command": "aos",
"args": [
"make",
"IDE=iar"
],
"presentation": {
"focus": true
}
} 添加task - 多线程编译：
{
"label": "alios-studio: Parallel Build",
"type": "shell",
"command": "aos",
"args": [
"make",
"JOBS=8"
],
"presentation": {
"focus": true
}
} 添加task - 编译debug类型固件：
该固件配合调试功能。
{
"label": "alios-studio: Build Debug",
"type": "shell",
"command": "aos",
"args": [
"make",
"BUILD_TYPE=debug"
],
"presentation": {
"focus": true
}
} 常见问题
Visual Studio Code is unable to watch for file changes in this large workspace
针对Linux系统，windows和mac不会出现这种情况。
该错误在 linux系统上比较常见，主要是因为linux系统最大可监听文件数有限制。linux系统默认系统可监听文件数为8192个，
AliOS-Things
的源码比较大，文件数远远大于8192个，此时vscode无法监听所有的文件改动，导致AliOS Studio 插件会工作不正常，报如下错误：
解决办法：
此时需要设置linux系统最大可监听文件数。
使用如下命令查看当前可监听文件数：
cat /proc/sys/fs/inotify/max_user_watches 编辑文件：
/etc/sysctl.conf
，然后增加如下行：
fs.inotify.max_user_watches=524288 使用如下指令生效：
sudo sysctl -p Arch Linux 用户请参考此 链接 .
更多细节请参考：
"Visual Studio Code is unable to watch for file changes in this large workspace" (error ENOSPC)Workspace is too large to watch for file changes
和上面的问题一样：
SyntaxError: .vscodelaunch.json: Unexpected token / in JSON at position 4378
请不要在
.vscode/tasks.json
.vscode/launch.json
中添加注释。
调试模式，提示gdb is not signed
试试换个toolchain，或者删除这个toolchain，让aos-cube自己下载toolchain。
