gnuplot工具的安装与使用 1 工具简介 2 工具安装 3 实例

?  point样式

<b>1</b>

十字

<b>2</b>

叉

<b>3</b>

星子号

<b>4</b>

方块（空心）

5

方块（实心

6

圆圈（空心）

<b>7</b>

圆圈（实心）

8

三角（空心头向上）

9

三角（实心头向上）

<b>10</b>

三角 （空心头向下）

11

三角（实心头向下）

12

菱形（空心）

<b>13</b>

菱形（实心）

?  颜色样式：

红色

绿色

蓝色

粉红

淡蓝

棕色

米蓝

橙色

<b>Step 1.       </b>安装软件

yum

install gnuplot

<b>Step 2.       </b>配置环境变量，编译/etc/profile.d/gnuplot.sh内容如下：

export

GNUTERM=dumb

GNUPLOT=/public/software/gnuplot

PATH=/public/software/gnuplot/bin:$PATH

MANPATH=/public/software/gnuplot/share/man/man1:$MANPATH

source

/etc/profile.d/gnuplot.sh

<b>Step 4.       </b>测试运行：

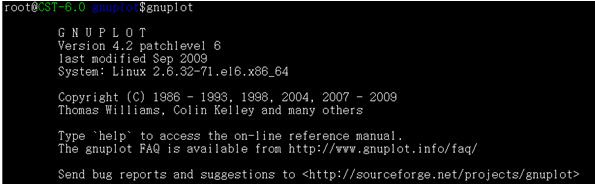

        1)        进入运行界面

2)        测试是否正常显示：

下载安装包：

gp463-win32-setup.exe      在windows中的安装程序

gp463win32x11.zip           Cygwin (x11) 的二进制包

<b>Step 2.       </b><b>安装</b>

1)        双击图标进行安装：

2)        选择安装语言：

3)        进入欢迎安装界面，点击next继续安装

4)        同意协议继续安装，选择安装目录。【注】本例使用默认安装目录

5)        选择安装的插件

6)        选择启动快捷键

7)        选择额外任务。本例中按默认选择安装

8)        开始安装

9)        安装完成，查看新功能

<b>Step 3.       测试运行</b>

1)          启动程序：在开始菜单栏中选择gnuplot 4.6，开始运行程序。运行画面如下：

2)          运行命令：plot sin(x)/x

<b>Step 1.       </b>pkg-config的安装

1)          获取安装包

curl http://pkgconfig.freedesktop.org/releases/pkg-config-0.28.tar.gz

-o pkg-config-0.28.tar.gz

2)          解压

tar -xf pkg-config-0.28.tar.gz

3)          配置安装环境

cd pkg-config-0.28

./configure --with-internal-glib

4)          编译安装

make

make install

<b>Step 2.       </b>安装配置GTK（图形库）

1)          获取安装包：

<a href="http://r.research.att.com/libs/GTK_2.18.5-X11.pkg">http://r.research.att.com/libs/GTK_2.18.5-X11.pkg</a>

获取成功之后双击安装

2)          配置安装环境

在home目录下编辑文件：.profile,增加以下内容

PATH=/Library/Frameworks/GTK+.framework/Resources/bin:$PATH

<b>Step 3.       </b>安装配置cario（图形库）

sudo port install cairo

sudo port upgrade cairo

<b>Step 4.       </b>安装配置gnuplot

sudo port install gnuplot

<b>Example 1</b>

<b>命令</b>

<b>plot sin(x) title </b><b>‘</b><b>sin(x)</b><b>’</b><b> w l lt 1 lw 2, cos(x)</b>

title <b>‘</b><b>cos(x)</b><b>’</b><b> w l lt 2 lw 2</b>

<b>效果</b>

<b>Example 2</b>

<b>set key outside</b>

<b>Example 3</b>

<b>plot </b><b>‘</b><b>F:\practice\run_source.dat</b><b>’</b><b> using 1:2 with boxes</b>

<b>说明</b>

从文件中导入数据，进行图形化显示

<b>set xlabel "x"</b>

<b>set ylabel "y"</b>

<b>set key top</b>

<b>set border 4095</b>

<b>set xrange [-15:15]</b>

<b>set yrange [-15:15]</b>

<b>set zrange [-0.25:1]</b>

<b>set samples 25 #</b><b>设置函数生成一个图时</b><b>point</b><b>的数目</b><b></b>

<b>set isosamples 20 #</b><b>设置</b><b>x/y</b><b>轴网格的个数</b><b></b>

<b>set title "pm3d demo. Radial sinc function. Default</b>

options."

<b>set pm3d #</b><b>设置当前为</b><b>pm3d</b><b>模式，构造一个有颜色的非透明的图形</b><b></b>

<b>set palette #</b><b>设置调色板</b><b></b>

<b>splot sin(sqrt(x**2+y**2))/sqrt(x**2+y**2) #</b><b>生成三维图形</b><b></b>

<b> </b>

<b>#</b><b>接上一个实例</b><b></b>

<b>set title "gray</b>

map"

<b>set pm3d map</b>

<b>set palette gray</b>

<b>set samples 100; set</b>

isosamples 100

<b>replot</b>

<b>set title "set</b>

hidden3d"

<b>set samples 30; set</b>

isosamples 30

<b>set hidden3d</b>

<b>set pm3d</b>

<b>set surface</b>

<b>set view 50,220</b>

<b>set xrange [-2:2]</b>

<b>set yrange [-2:2]</b>

<b>splot log(x*x*y*y)</b>

<b>Example 4</b>

<b>set size 1,1; set origin</b>

0,0

<b>set grid layerdefault</b>

<b>set xlabel "X</b>

LABEL"

<b>set ylabel "Y</b>

<b>set sample 11; set</b>

isosamples 11

<b>set palette</b>

<b>set colorbox</b>

<b>set lmargin 0</b>

<b>set pm3d flush begin</b>

<b>set title "Datafile</b>

with different nb of points in scans; pm3d flush begin"

<b>set pm3d flush begin noftriangles</b>

scansforward

<b>splot 'triangle.dat'</b>

<b>Example 5</b>

<b>set title "coloring</b>

according to the 3rd 'using' parameter (left) and to the z-value

(bottom)"

<b>set border 895</b>

<b>splot \</b>

<b>    'binary2' binary u 2:(12 - column(3) *</b>

10):1 notitle w lines, \

<b>    'binary2' binary u (-12 + column(3) *</b>

10):2:1:(-12 + column(3) * 10) notitle w pm3d, \

<b>    'binary2' binary u 1:2:(column(3) * 10 -</b>

12) notitle w pm3d

<b>Example 6</b>

<b>set pm3d map </b>

<b>set iso 4</b>

<b>set samples 4</b>

<b>set xrange [0:3]</b>

<b>set yrange [0:3]</b>

<b>set cbrange</b><b> [0:9] #</b><b>设置由</b><b>pm3d</b><b>设定的颜色的取值范围</b><b></b>

<b>f(x,y)=2*x+y</b>

<b>set key off #</b><b>关闭</b><b>key</b><b>，还可以使用</b><b>unset key</b>

<b>unset xtics</b>

<b>unset ytics</b>

<b>set tics</b>

scale 2 #<b>设置各个坐标轴的</b><b></b>

<b>set colorbox horizontal</b>

user origin 0.1,0.025 size .8,0.02 #<b>设置颜色的变化范围，显示在底部</b><b></b>

<b>#</b><b>设置多表格，每一个表格为</b><b>3.0 * 3.0</b><b>，每一个表格中填一个图片</b><b></b>

<b>set multiplot #</b><b>开始绘制多表格图</b><b></b>

<b>dx = 1.0/3; dy = 1.0/3; #</b><b>定义</b><b>grid</b><b>的大小</b><b></b>

<b>set size dx,dy</b>

<b>set origin 0*dx,0*dy #</b><b>标识该图片将填入第几个表格</b><b></b>

<b>set title "set pm3d</b>

corners2color c1"

<b>set pm3d corners2color c1</b>

<b>splot f(x,y)</b>

<b>set origin 2*dx,0*dy</b>

corners2color c2"

<b>set pm3d corners2color c2</b>

<b>set origin 0*dx,2*dy</b>

corners2color c3"

<b>set pm3d corners2color c3</b>

<b>set origin 2*dx,2*dy</b>

corners2color c4"

<b>set pm3d corners2color c4</b>

<b>set origin 0*dx,1*dy</b>

corners2color mean"

<b>set pm3d corners2color mean</b>

<b>set origin 2*dx,1*dy</b>

corners2color geomean"

<b>set pm3d corners2color</b>

geomean

<b>set origin 1*dx,0*dy</b>

corners2color median"

median

<b>set origin 1*dx,1*dy</b>

<b>set title "Original</b>

grid points"

<b>unset pm3d</b>

<b>set border 0</b>

<b>unset colorbox</b>

<b>splot f(x,y) with linesp ps</b>

3 pt 5 palette

<b>unset multiplot</b>
