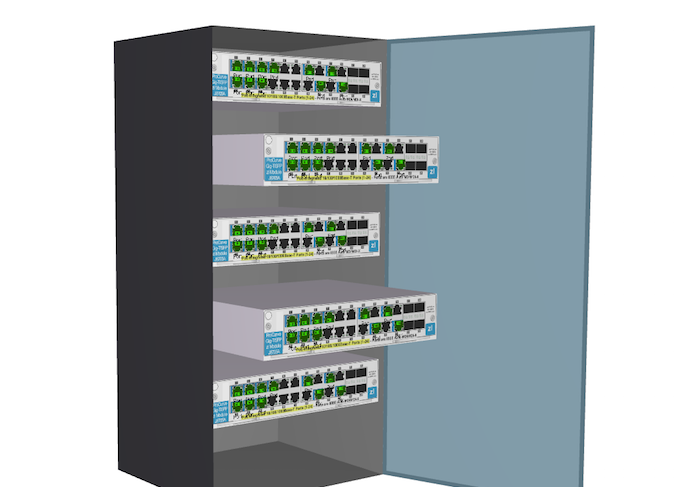

我们今天模拟的设备是机房设备，先来目睹下最终效果：
我来解释下这个模型，一个带有透明玻璃门的机柜，机柜里装有5台设备，门可以开合，设备可以插拔，那么我么该如何搭建这样的设备呢？方法不难，我们一步一步来。
我们先从设备开始，设备的示意图如下：
看起来有模有样的，其实呢，它就是一个长方体，然后在长方体的正面贴上一张图片，这样子设备的壳就出来了，创建代码如下：
其中设置设备的正面图片的方法是通过设置节点的front.image样式属性来实现的，在代码中将front.image属性设置为’panel’，而’panel’属性是已经通过ht.Default.setImage()方法注册了的图片的别名，在代码中还设置了长方体各个面的颜色和鼠标悬停时的提示语。
刚刚我们只是创建了设备的外壳而已，在设备上又部分端口是被被占用的，所以接下来我们要做的就是填充设备端口，仔细看了下设备的端口形状，发现形状是不规则的呢，那么设备端口该如何填充呢？我们只需要找一个和端口形状一样的图片贴在长方体的正面，然后套在设备上就可以了，具体的实现如下：
在设备上总共有20个端口，我们通过传入的端口位置信息来确定创建出来的节点位置，仔细观察设备端口可以发现，第二排的端口和第一排的端口方向不一样，所以在创建第二排的端口时需要通过设置front.uv属性来控制贴图的翻转，当然贴图也是我们事先注册好了的。
好了，到这里我们的设备模型就构建出来了，那么接下来就是创建机柜了，机柜的创建就和设备外壳的创建基本相似，不一样的地方在于，机柜有一个门，这个门有开合的功能，由于拓扑节点无法单独对节点的某一面分离出来做旋转操作，所以门必须是一个单独的拓扑节点，我们先来看看机柜的效果图：
效果图种，我们把门稍微装饰了一下，在门的边缘上加上了蓝色的贴边，让门看起来更有质感，效果图和思路都有了，代码自然而然就出来了，瞧瞧下面的代码，有一点点小复杂哦。
设备模型有了，机柜有了，接下来的工作就是将两者合并起来，方法很简单，就是创建设备并将设备吸附到机柜上，具体的代码如下：
还记得前面构建设备模型和机柜门的代码中，我们对这两个模型添加了鼠标悬停时的提示内容，双击可以打开门，双击可以抽出设备，那么我们现在就来实现这两个效果，首先我们来分析下具体的实现方案：
双击的事件要添加在哪里呢？对每个拓扑节点做监听吗？这是最直接的方法，但是这样做的话，有多少节点将会有多少个对应的处理函数，而且同一类型的处理函数又是一样的，那么这就会导致系统资源的浪费，所以对每个节点做双击的监听方案是不可取的，那么我们该如何处理双击事件呢？我们可以换个角度思考，所有的节点都是添加到3D拓扑组件上的，那么我们是否可以通过监听3D拓扑组件的双击事件，然后通过事件对象获取到对应的节点，然后通过判断节点上设置的自定义标识属性来做相应的处理，具体的代码如下：
在代码中，我们调用了toggleData()方法来处理双击事件，具体的处理代码如下：
在代码中，根据节点预设的不同的属性值来确认该做什么处理，如果节点对象是门的话，则通过ht.Default.startAnim()方法缓慢的修改门的rotation；如果节点对象是设备的话，则缓慢修改设备的position。
下面附上今天的Demo源码及视频。
<a href="http://v.youku.com/v_show/id_XMTMwNTY2ODE0NA==.html" target="_blank">http://v.youku.com/v_show/id_XMTMwNTY2ODE0NA==.html</a>
