DHCP

DHCP

DHCP ( Dynamic Host Configuration Protocol,动态主机配置协议)是一个局域网的网络协议，使用UDP协议工作。

1、给内部网络或网络服务供应商自动分配IP地址。

2、给用户或者内部网络管理员作为对所有计算机作中央管理的手段。

1、减少管理员的工作量2、避免输入错误的可能

3、避免IP地址冲突

4、当更改IP地址段时，不需要重新配置每个用户的IP地址

5、提高了IP地址的利用率

6、方便客户端的配置

在网络中架设–台专用的DHCP服务器，负贵集中分配各种网络地址参数(主要包括IP地址、子网掩码、广播地址、默认网关地址、DNs服务器地址);其他主机作为DHCP客户机，将网卡配置为自动获取地址，即可与DHCP服务器进行通信，完成自动配置过程。

DHCP协议采用UDP作为传输协议，主机发送请求消息到DHCP服务器的67号端口，DHCP服务器回应应答消息给客户端的68号端口。

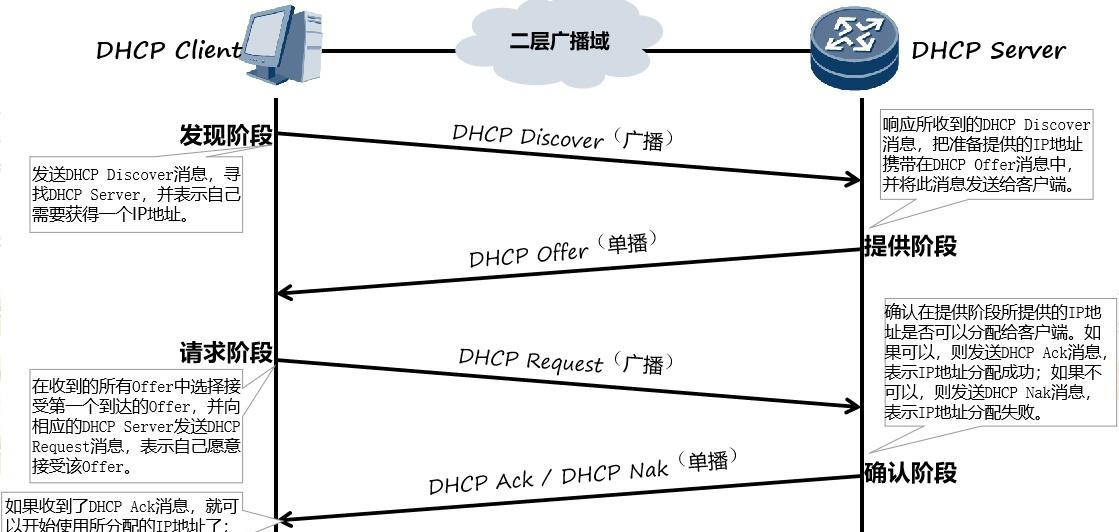

DHCP的IP地址自动获取工作原理:第一步：客户端在网络中搜索服务器。客户端通过广播发送DHCPDiscover 报文寻找服务器端

第二步：服务器向客户端响应服务。服务器端通过单播发送DHCPOffer 报文向客户端提供IP地址等网络信息，从IP地址池中挑选一个 尚未分配的IP地址分配给客户端

第三步：客户端向服务器发出服务请求。如果有多台DHCP服务器向该客户端发来DHCp-offer报文，客户端只接受第- -个收到的DHCP-offer报文并提取IP地址，然后客户端通过广播发送DHCP Request报文告知服务器端本地选择使用该IP地址

第四步：服务器向客户端提供服务。服务器通过单播发送DHCP ACK报文告知客户端IP地址是合法可用的，并在选项字段中增加IP地址的使用租期信息

(5)重新登录DHCP客户机每次重新登录网络时，不需要再发送DHCPDiscover信息，而是直接发送包含前一次所分配的IP地址的DHCPRequest请求信息。

(6)更新租约

当DHCP服务器向客户机出租的IP 地址租期达到508时， 就需要更新租约。客户机直接向提供租约的服务器发送DHCP Request包，要求更新现有的地址租约。

1.接口模式接口地址池可动态分配1P地址，范围就是接口的IP地址所在的网段，且只在此接口下生效，当DHCP服务器收到DHCP客户端的请求报文后，DHCP服务器将会使用该接口的地址网段给客户端分配地址。

[R1] dhcp enable       系统模式开启DHCP功能

[R1]interface GigabitEthernet0/0/0

[R1-GigabitEthernet0/0/0]dhcp select interface        基于接口配置DHCP

[R1-GigabitEthernet0/0/0]dhcp server lease day 7

 配置基于接口的DHCP servser租期(默认租期为1天)

[R1-GigabitEthernet0/0/0] dhcp server excluded-ip-address 192.168.10.200 192.168.10.210

  配置接口地址池中不参与自动分配的IP地址范为192.168.10.200到192.168.10.210

[R1-GigabitEthernet0/0/0] dhcp server dns-list 8.8.8.8     给用户端自动分配DNS服务器地址

sys

sys R1

un in en

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.100.1 24

[R1-GigabitEthernet0/0/0]un sh

[R1-GigabitEthernet0/0/0]q

[R1]dhcp enable

[R1-GigabitEthernet0/0/0]dhcp select interface

[R1-GigabitEthernet0/0/0]dhcp server lease day 10

[R1-GigabitEthernet0/0/0]dhcp server excluded-ip-address 192.168.100.200 192.168.100.250

[R1-GigabitEthernet0/0/0]dhcp server dns-list 8.8.8.8

2.全局模式全局方式下，设置多个全局地址池，并存在定义的地址池网段与端口IP是同一网段的对应关系，即多个不同网段地址池对应各自的端口，最终实现不同网段客户端自动获取相应地址

R1 ] dhcp enable          系统模式开启DHCP功能

[R1] ip pool  1     创建地址池名称

[R1-ip-pool-1] gateway-list 192.168.20 .1      设置DHCP客户端的出口网关地址

[R1-ip-poo1-1] network 192.168.20.0 mask 255.255.255.0

  配置DHCP可分配地址网段,掩码也可用24表示

[R1-ip-pool-1]dns-list 114.114.114.114      配置DHCP分配DNS地址

[R1-ip-pool-1] excluded-ip-address 192.168.20. 250 192.168.20.254       配置保留地址

[R1-ip-pool-1] static-bind ip-address 192.168.20.9 mac-address 5489-98C6-0CEE

  绑定  IP 192.168.20.9固定分配给MAC为28d2-4469-5a55的机器,需池中IP

[R1-ip-pool-1]lease day 10      租期10天

[R1]int  g0/0/0

[R1-GigabitEthernet0/0/0]dhcp select global  配置.DHCP为global全局模式，interface即接口模式

[Huawei]display ip pool   查看IP地址池信息

配置

R1

[R1-cigabitEthernet0/0/0]ip add 192.168.100.1 24

[R1-cigabitEthernet0/0/0]un sh

[R1-GigabitEthernet0/0/0]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 192.168. 200.1 24

[R1]ip pool 1

[R1-ip-pool-1]gateway-list 192.168.100.1

[R1-ip-pool-1]network 192.168.100.0 mask 24

[R1-ip-pool-1]dns-list 8.8.8.8

[R1-ip-pool-1]exeluded-ip-address 192.168.100.250 192.168.100.254

[R1-ip-pool-1]lease day 10

[R1-ip-pool-1]static-bind ip-address 192.168.100.88 mac-address 5489-98ba-660c

[R1-ip-pool-1]q

[R1]ip pool 2

[R1-ip-pool-2] gateway-list 192.168.200.1

[R1-ip-pool-2]network 192.168.200.0 mask 255.255.255.0

[R1-ip-pool-2]lease day 7

[R1-ip-pool-2]dns-list 114.114.114.114

[R1-ip-pool-2]static-bind ip-address 192.168.200,66 mac-address 5489-983b-788c

[R1-ip-pool-2]q

[R1-GigabitEthernet0/0/0]dhcp select global

[R1-GigabitEthernet0/0/1]int g0/0/1

[R1-GigabitEthernet0/0/1]dhcp select global

[R1-GigabitEthernet0/0/1]q

检查

PC1

pc>ipconfig / release  清空释放

pc>ipconfig / renew    重新获取

1.应用场景在大型的网络中，可能会存在多个网段。DHCP客户机通过网络广播消息获得DHCP服务器的响应后得到IP地址。但广播消息是不能跨越网段的。因此,如果DHCP客户机和服务器在不同的网段内，客户机还能不能向服务器申请IP地址呢?这就要用到DHCP中继代理。DHCP中继代理实际上是一种软件技数，安装在DHCP中继代理的设备（路由器，交换机，服务器）称为DHCP中继代理服务器，它承担不同网段间的DHCP客户机和服务器的通信任务。

2.工作原理当DHCP客户端启动并进行DHCP初始化时，它在本地网络广播配置请求报文。

如果本地网络存在DHCP服务器，则可以直接进行DHCP配置，不需要DHCP中继。

如果本地网络没有DHCP服务器，则与本网络相连的且带DHCP中继功能的网络设备收到该广播报文后，进行适当的处理并转发给指定的在其它网络上的DHCP服务器。

DHCP服务器根据客户端提供的信息进行相应的配置，并通过DHCP中继将配置信息发送给客户端，完成对客户端的动态配置。

[R1] dhcp enable

[R1]interface GigabitEthernet0/0/1       与客户端相连的接口

[R1-GigabitEthernet0/0/1] ip add 192.168.1.1 24

[R1-GigabitEthernet0/0/1]dhcp select relay      开启DHCP中继功能

[R1-GigabitEthernet0/0/1] dhcp relay server-ip 12.0.0.1

   指向DHCP服务器的地址12.0.0.1请求DHCP服务

[R1]ip route-static 0.0.0.0 0.0.0.0 12.0.0.1

   如果DHCP中继服务器与DHCP服务器跨网段则要配置静态或动态路由

[R1-GigabitEtherneto/0/0] ip add 12.0.0.2 24

配置DHCP服务器:

[R2]dhcp enable

[R2]interface GigabitEthernet0/0/0     与DHCP中继连接方向的接口

[R2-GigabitEthernet0/0/0] ip add 12.0.0.1 24

[R2-GigabitEthernet0/0/0jdhcp select global    给接口配置为全局模式，请求DHCP服务

[R2] ip pool 1

[R2-ip-poo1-1] gateway-list 192.168.1.1

[R2-ip-pool-1] network 192.168.1.0 mask 255.255.255.0

[R2-ip-poo1-1]dns-list 114.114.114.114

[R1-ip-poo1-1]lease day 3     租期3天

[Huawei]ip route-static 192.168.1.0 255.255.255.0 12.0.0.2

   记得要配置静态/默认路由或者动态路由

[R1-GigabitEthernet0/0/1]ip add 192.168.200.1 24

[R1-GigabitEthernet0/0/1]un sh

[Ri-GigabitEtherneto/0/1]int g0/0/2

[R1-GigabitEtherneto/0/2]ip add 12.0.0.1 24

[R1-GigabitEthernet0/0/0]dhcp select relay

[R1-GigabitEthernet0/0/0]dhcp relay server-ip 12.0.0.12

[R1]int g0/0/1

[R1-GigabitEthernet0/0/1]dhcp select relay

[R1-GigabitEthernet0/0/1]dhcp relay server-ip 12.0.0.12

[R1-GigabitEtherneto/0/1]4

R2

[R2jint g0/0/0

[R2-GigabitEthernet0/0/0]ip add 12.0.0.12 24

[R2-GigabitEthernet0/0/0]q

[R2]ip pool 1

[R2-ip-pool-1]gateway-list 192.168.100.1

[R2-ip-pool-1]network 192.168.100.0 mask 24

[R2-ip-pool-1jdns-list 8.8.8.8

[R2-ip-pool-1]lease day 10

[R2-ip-pool-1]q

[R2]ip pool 2

[R2-ip-pool-2]gateway-list 192.168.200.1

[R2-ip-pool-2]network 192.168.200.0 mask 24

[R2-ip-pool-2]dns-list 114.114.114.114

[R2-ip-pool-2]lease day 7 hour 7 minute 7

[R2-ip-pool-2]q

[R2jip route-static 0.0.0.0 0.0.0.0 12.0.0.1

[R2]int g0/0/0

[R2-GigabitEtherneto/0/0]dhcp select global
