1、ARP協定簡介

ARP全稱：“Address Resolution Protocol”，中文名是位址解析協定，使用ARP協定可實作通過IP位址獲得對應主機的實體地k址（MAC位址）。

在TCP/IP的網絡環境下，每個聯網的主機都會配置設定一個32位的ip位址，這種網際網路位址是在網際範圍辨別主機的一種邏輯位址。為了讓封包在實體網絡上傳輸，還必須知道對方主機的實體位址（MAC）才行，這樣就存在把IP位址變換為實體位址的位址裝換問題。

我們以以太網環境為執行個體說明，為了正确的向目的的主機傳送封包，必須把目标的32位ip位址轉化為目标位址48位以太網mac位址，這就需要在網際網路層上有一個服務或者功能将ip位址轉換為相應的實體位址（mac位址），這個服務或者功能就是ARP協定。

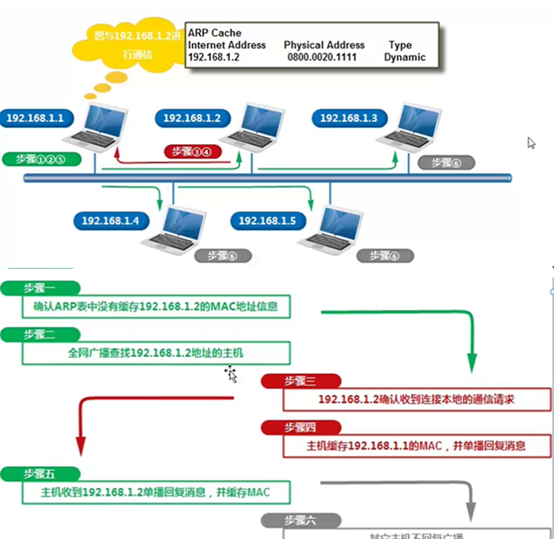

所謂的位址解析，就是主機在發送幀之前将目标ip位址轉換成為目标mac位址的過程，ARP協定的基本功能就是通過目标裝置的IP位址，查詢目标裝置的mac位址，以保證主機之間互相通訊。

ARP與DNS優點相似之處，不同點是：DNS是在域名和IP之間解析，另外ARP協定不需要配置服務，而DNS需要配置服務。

注意：

1. ARP協定需要通信的主機必須在一個實體網段（即區域網路環境）

2.實作區域網路内通過ip擷取主機的mac位址

3.ARP是OSI的第二層資料鍊路層協定

1.1、什麼是ARP代理（ARP proxy）

ARP快取記錄：

　　arp –a #檢視所有

　　arp –d #清楚

　　arp –s #綁定IP和MAC位址

1.2、ARP快取記錄

（1）主機有了arp緩存表，可以加快arp的解析速度，減少區域網路内廣播風暴。

（2）正是有了arp緩存表，給惡意黑客帶來了攻擊伺服器主機的風險，這個就是arp欺騙攻擊。

（3）案例：切換路由器，負載均衡等裝置，可能會導緻短時網絡中斷。

1.3、ARP在生産環境的問題及解決辦法

（1）ARP病毒，ARP欺詐

　　排查

　　1、 MAC位址登記部門人員對應，IP綁定，所有裝置登記MAC位址

　　2、區域網路出現arp中毒，特别是無法上網。

　　3、員工上網實體拓撲規範清晰，從交換機上

（2）高可用伺服器對之間切換時要考慮ARP緩存的問題

（3）路由等裝置無縫遷移時要考慮ARP緩存的問題，例如：更換辦公室的路由器

1.4、為什麼使用ARP協定

OSI把網絡分為7層，彼此之間不能打交道，隻能通過接口。IP在3層，mac在2層，在發送資料包的時候，先要封裝3層IP位址，然後封裝2層的mac位址，但協定隻知道目的節點的ip位址，不知道mac，又不能跨2,3層是以得用ARP協定，幫助擷取mac位址

1.5、ARP小結

1、 ARP全稱：“Address Resolution Protocol”

2、實作區域網路内通過IP位址擷取主機的MAC位址

3、 MAC位址：48為主機的實體位址，區域網路内唯一。

4、 ARP協定類似DNS服務，但不需要配置ARP服務

5、 ARP協定是OSI 7層模型第三層網絡層協定

6、 ARP協定要求通訊的主機雙方必須在同一實體網段（即區域網路環境）

7、 arp欺騙的原理，arp欺騙的解決方法

8、 arp緩存表的案例：路由器、負載均衡切換

2、lvs負載均衡叢集介紹

2.1、搭建負載均衡的需求

　　負載均衡叢集提供了一種廉價、透明、有效的方法，來擴充網絡裝置和伺服器的負載、帶寬、增加吞吐量、加強網絡資料處理能力、提高靈活性和可用性。

那麼在什麼情況下，企業網站需要負載均衡服務呢？

單台計算機無法承受大規模的并發通路或者資料流量了，此時需要搭建負載均衡叢集把流量分攤到多台節點裝置上分别處理，即減少使用者的響應時間又提升使用者體驗。
單個負載均衡的運算服務分擔到多節點裝置上做并行處理，每台節點裝置處理完畢後，将結果彙總傳回，系統處理能力和效率得到大幅度提高
7×24小時的服務保障，任意一個或者多個後端節點裝置當機，不影響整個業務的運作

2.2、lvs（ipvs）軟體工作層次圖

　　從上圖可以看出，lvs負載均衡排程技術是在Linux核心中實作的，是以，被稱為Linux虛拟伺服器，我們使用該軟體配置lvs的時候，不能直接配置核心中的ipvs。而需要使用ipvs的管理工具ipvsadm進行管理，當然也可以通過keepalive軟體之間管理ipvs，并不是通過ipvsadm來管理ipvs。

兩個工具：

　　1、管理配置LVS的工具，ipvsadm.

　　2、實作負載排程的工具ip_vs（不能直接操作的），隻能通過ipvsadm管理ip_vs。

ip_vs工作在核心層面的

ipvsadm工作在應用層面

2.3、lvs技術點

1、真正實踐排程的工具是ipvs，工作在Linux核心層面

2、lvs自帶的ipvs指令行管理工具是ipvsadm

3、keepalive實作管理ipvs（配置檔案）及負載均衡器的高可用

4、redhat工具piranhaWEB管理實作排程的工具IPVS

2.4、工作過程圖

client 用戶端對應的ip位址 cip（client ip address）

負載均衡 dip網卡上的IP位址（用于連接配接内外網絡的ip位址）

虛拟的ip位址 vip提供服務的位址

節點（web） rip（叢集節點（real server）上使用的ip位址，實體ip位址）

2.5、四種工作模式

LVS的四種工作模式：

　　NAT（network address translation）

　　TUN（tunneling）

　　DR（direct routing）

　　FULLNAT（full network address translation）

2.5.1、DR

支援高并發。

為了闡述友善，我根據官方原理圖另外制作了一幅圖，如下圖所示：VS/DR的體系結構：

我将結合這幅原理圖及具體的執行個體來講解一下LVS-DR的原理，包括資料包、資料幀的走向和轉換過程。

官方的原理說明：Director接收使用者的請求，然後根據負載均衡算法選取一台realserver，将包轉發過去，最後由realserver直接回複給使用者。

執行個體場景裝置清單：

說明：我這裡為了友善，client是與vip同一網段的機器。如果是外部的使用者通路，将client替換成gateway即可，因為IP標頭是不變的，變的隻是源mac位址

① client向目标vip送出請求，Director接收。此時IP標頭及資料幀頭資訊如下：

②LVS根據負載均衡算法選擇一台active的realserver(假設是192.168.57.122)，将此RIP所在網卡的mac位址作為目标mac位址，發送到區域網路裡。此時IP標頭及資料幀頭資訊如下：

③ realserver(192.168.57.122)在區域網路中收到這個幀，拆開後發現目标IP(VIP)與本地比對，于是處理這個封包。随後重新封裝封包，發送到區域網路。此時IP標頭及資料幀頭資訊如下：

④ 如果client與VS同一網段，那麼client(192.168.57.135)将收到這個回複封包。如果跨了網段，那麼封包通過gateway/路由器經由Internet傳回給使用者

特點：

1、通過在排程器lb上修改資料包的目的mac位址實作轉發。注意，源ip位址仍然是cip，目的ip位址仍然是vip

2、請求的封包通過排程器，而rs響應處理後的封包無需經過排程器LB是以，并發通路量大時使用效率很高（和nat模式相比）

3、因為DR模式是通過MAC位址的改寫機制實作的轉發，是以，所有RS節點和排程器LB隻能在一個區域網路LAN中（小缺點）

4、需要注意RS節點的VIP的綁定（lo：vip/32,lo1:vip/32）和ARP抑制問題

5、強調下：RS節點的預設網關不需要的是排程器LB的DIP，而直接是IDC機房配置設定的上級路由器的ip（這是RS帶有外網ip位址的情況），理論講：隻要RS可以出網即可，不是必須要配置外網ip

6、由于DR模式的排程器僅進行了目的MAC位址的改寫，是以，排程器LB無法改變請求的封包的目的端口（和NAT要差別）

7、目前，排程器LB支援所有的UNIX,LINUX系統，但目前不支援WINDOWS系統。真實伺服器RS節點可以是WINDOWS系統

8、總的來說DR模式效率很高，但是配置也比較麻煩，是以，通路量不是特别大的公司可以用haproxy/nginx取代之，這符合運維的原則：簡單、應用、高效。日1000-2000W PV或并發請求1萬以下都可以考慮用haproxy、nginx（LVS NAT模式）

9、直接對外的通路業務，例如：web服務做RS節點，RS最好用公網IP位址。如果不直接對外的業務，例如:mysql，存儲系統RS節點，最好隻用内部IP位址

2.5.2、NAT

進來的時候資料包源ip是cip，目标ip是vip，lvs把目标ip改成rip
出來的時候資料包源ip是rip，目标ip是cip，lvs把源ip改成vip

nat将請求封包（DNAT方式）和相應封包中的ip進行修改
每台RS節點的網關位址，必須配成LB的私有lan内實體網卡位址，這樣才能確定資料包傳回是經過LB
由于所有資料包傳回都要經過LB，是以LB鴨梨大，成為了叢集瓶頸
nat模式支援對IP和端口的轉換（DR和TUN不行）、
資料包來回都要經過LB，是以，要開啟核心轉發net.ipv4.ip_forward = 1,

2.5.3、FULLNAT

1、就是把資料包進來時CIP:VIP改為VIP:RIP

2、出去時：RIP:VIP改為VIP:CIP

2.5.4、TUN

就是在資料包的前面加標頭的形式，什麼都不改的情況下，添加IP頭，到達節點把頭去掉

也需要綁定VIP，抑制ARP，類似于DR模式

3、安裝LVS

3.1、手動配置過程

安裝軟體：

1、檢視LB和節點有沒有安裝（所有機器）

rpm -qa ipvsadm
yum –y install ipvsadm

2、做軟連接配接，啟動，驗證（所有機器）

ln -s /usr/src/kernels/2.6.32-573.el6.x86_64 /usr/src/linux
ipvsadm
lsmod |grep ip_vs

手動配置負載均衡：

3、在lb機器上添加VIP（LB機器）

ip addr add 10.0.0.3/24 dev eth0 label eth0:0

4、配置規則，清理、添加規則、添加real server、檢視驗證（LB機器）

ipvsadm -C
ipvsadm -A -t 10.0.0.3:80 -s wrr -p 300
ipvsadm -a -t 10.0.0.3:80 -r 10.0.0.70:80 -g -w 1
ipvsadm -a -t 10.0.0.3:80 -r 10.0.0.80:80 -g -w 1
ipvsadm -Ln

5、RS伺服器，配置VIP、添加路由記錄、抑制ARP（RS所有機器）

ip addr add 10.0.0.3/32 dev lo label lo:0
或者ipconfig lo:0 10.0.0.3/32 up   <==子網路遮罩特殊
route add -host 10.0.0.3 dev lo
echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce

驗證：

6、通路，檢視

watch -n 1 ipvsadm -nL --stats

3.2、ipvsadm指令參數

-A 　　　　　　　　　　在核心的虛拟伺服器表中添加一條新的虛拟伺服器記錄

-E 　　　　　　　　　編輯核心虛拟伺服器表中的一條虛拟伺服器記錄。

-D 　　　　　　　　　　删除核心虛拟伺服器表中的一條虛拟伺服器記錄。

-C 　　　　　　　　　清除核心虛拟伺服器表中的所有記錄。

-R 　　　　　　　　　恢複虛拟伺服器規則

-S 　　　　　　　　　儲存虛拟伺服器規則，輸出為-R選項可讀的格式

-a 　　　　　　　　　在核心虛拟伺服器表的一條記錄裡添加一條新的真實伺服器記錄。

-e 　　　　　　　　　編輯一條虛拟伺服器記錄中的某條真實伺服器記錄

-d 　　　　　　　　　删除一條虛拟伺服器記錄中的某條真實伺服器記錄

-L|-l--list 　　　　　　顯示核心虛拟伺服器表

-Z--zero 　　　　　　　　　虛拟服務表計數器清零（清空目前的連接配接數量等）

--settcptcpfinudp 　　　　　　設定連接配接逾時值

--start-daemon 　　　　　　啟動同步守護程序。他後面可以是master或backup，用來說明LVSRouter是master或是backup。在這個功能上也可以采用keepalived的VRRP功能。

--stop-daemon 　　　　　　停止同步守護程序

-h--help 　　　　　　　　顯示幫助資訊

其他的選項:

-t --tcp-serviceservice-address 說明虛拟伺服器提供的是tcp的服務

-u --udp-serviceservice-address 說明虛拟伺服器提供的是udp的服務

-f --fwmark-servicefwmark 說明是經過iptables标記過的服務類型。

-r --real-serverserver-address 真實的伺服器

-s --schedulerscheduler 使用的排程算法，rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq，預設的排程算法是：wlc.

-p--persistent[timeout] 持久穩固的服務。這個選項的意思是來自同一個客戶的多次請求，将被同一台真實的伺服器處理。timeout的預設值為300秒。

-g--gatewaying　　　　　　　　　指定LVS的工作模式為直接路由模式（也是LVS預設的模式）

-i --ipip 指定LVS的工作模式為隧道模式

-m --masquerading 指定LVS的工作模式為NAT模式

-w--weightweight 真實伺服器的權值

--mcast-interfaceinterface 指定多點傳播的同步接口

-c--connection 顯示LVS目前的連接配接如：ipvsadm-L-c

--timeout 顯示tcptcpfinudp的timeout值如：ipvsadm-L--timeout

--daemon 顯示同步守護程序狀态

--stats 　　顯示統計資訊

--rate 　　顯示速率資訊

--sort 　　對虛拟伺服器和真實伺服器排序輸出

--numeric-n 　　輸出IP位址和端口的數字形式

3.3、lvs+keepalived

global_defs {
   router_id LVS_DEVEL
}

vrrp_instance LVI_40 {
    state MASTER
    interface eth0
    virtual_router_id 51
    priority 150
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        10.0.0.4/24 dev eth0 label eth0:1
    }
}

virtual_server 10.0.0.4 80 {                 #vip
    delay_loop 6
    lb_algo wlc                                     #算法
    lb_kind DR                                      #模式
    nat_mask 255.255.255.0                 #子網路遮罩
   # persistence_timeout 50                #保持會話
protocol TCP                             　　   #-t TCP協定

    real_server 10.0.0.70 80 {                #節點IP
        weight 1                                      #權重
              TCP_CHECK {                         #TCP的健康檢查
                     connect_timeout 3         #逾時時間
                     nb_get_retry 3                #
                     delay_before_retry 3      #重複的次數
                     connect_port 80             #檢查的端口
              }
    }

    real_server 10.0.0.80 80 {
        weight 1
              TCP_CHECK {
                     connect_timeout 3
                     nb_get_retry 3
                     delay_before_retry 3
                     connect_port 80
              }
    }
}

3.4、lvs相關腳本

lvs啟動腳本

!#/bin/bash
VIP=(
10.0.0.3
)

. /etc/rc.d/init.d/functions

case "$1" in
start)
       for ((i=0; i<`echo ${#VIP[*]}`;i++))
       do
              interface="lo:`echo ${VIP[$i]}|awk -F . '{print $4}'`"
              /sbin/ifconfig $interface ${VIP[$i]} broadcast ${VIP[$i]} netmask 255.255.255.255 up
       done
       echo "1" >/proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" >/proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" >/proc/sys/net/ipv4/conf/all/arp_announce
       action "Start LVS of RearServer.by oldboy "
;;

stop)
       for ((i=0;i<`echo ${#VIP[*]}`;i++))
       do
              interface="lo:`echo ${VIP[$i]}|awk -F . '{print $4}'`"
              /sbin/ifconfig $interface ${VIP[$i]} broadcast ${VIP[$i]} netmask 255.255.255.255 down
       done
       echo "Close LVS Directorserver"
       action "Start LVS of RearServer.by oldboy "
       if [ ${#VIP[*]} -eq 1 ];then
              echo "0" >/proc/sys/net/ipv4/conf/lo/arp_ignore
              echo "0" >/proc/sys/net/ipv4/conf/lo/arp_announce
              echo "0" >/proc/sys/net/ipv4/conf/all/arp_ignore
              echo "0" >/proc/sys/net/ipv4/conf/all/arp_announce
       fi
       action "Start LVS of RearServer.by oldboy "
;;

*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac

lvs健康檢查腳本

#!/bin/sh
VIP=10.0.0.29
PORT=80
RIP=(
10.0.0.80
10.0.0.70
)
while true
do
       for ((i=0;i<`echo ${#RIP[*]}`;i++))
       do
              PORT_COUNT=`nmap ${RIP[$i]} -p $PORT|grep open|wc -l`
              [ $PORT_COUNT -ne 1 ]&&{
              ipvsadm -d -t $VIP:$PORT -r ${RIP[$i]}:$PORT
              echo "${RIP[$i]}" >>/tmp/rx.log
              }
       done
       sleep
done

3.5、lvs叢集分發請求RS不均衡的解決方法

生産中ipvsadm -L -n發現兩台RS的負載不均衡，一台多一台沒有，并且RS測試服務正常，lo:VIP也有。就是沒有請求

問題原因：

persistent10的原因，persistent會話保持

IP Virtual Server version 1.2.1 (size=4096)Prot LocalAddress:Port Scheduler Flags
 -> RemoteAddress:Port               Forward  Weight    ActiveConn     InActConn
TCP  10.0.0.3:80  wrr

-> 10.0.0.70:80                    　　　　Route      1            0                   0
-> 10.0.0.80:80                 　　　　   Route      1            0                   0

解決辦法：

注釋keepalive的配置檔案# persistence_timeout字段，然後reload

其他導緻負載不均衡的原因：

lvs自身的會話保持參數設定（-p，persistent）。
lvs排程算法設定，例如：rr，wrr，wlc，lc
後端RS節點的會話保持參數
通路量少的情況，不均衡現象更加明顯
使用者發送請求時間短，請求資源的多少大小

3.6、生産排錯和思路

1、确定排程器的排程規則和IP的正确性

2、RS節點上的VIP綁定和ARP抑制的檢查

生産思路：把RS綁定的VIP做實時監控，把RS綁定的VIP做成配置檔案

例如：/etc/sysconfig/network-scripts/lo:0

3、tcpdump，ping

tcpdump 詳解https://www.cnblogs.com/ggjucheng/archive/2012/01/14/2322659.html
