上一節重點介紹了microduino-core的i/o引腳的實體功能以及在程式中對應的函數操作。接下來趁熱打鐵，将剛學的知識用起來。這也是本書的一大宗旨：強調動手實踐，而非深入學習程式設計的文法或電子器件的原理，即在實踐中學習，在學習中實踐。
本節所用的示例是用i/o控制led的亮度，以進一步熟悉i/o的控制。
基本要求
用兩個按鍵調節led的亮度，一個按鍵增加亮度，另一個減少亮度。
基本原理
按鍵就隻有2種狀态，按下和斷開，如何将按鍵的兩種狀态轉化成控制闆能夠識别的高低電平信号呢？

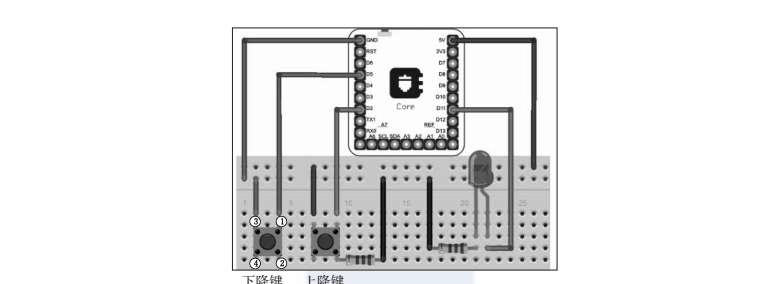

如圖3-25所示，下降鍵采用内部的上拉，是以外部不需要添加電阻。當按下時，d5引腳直接連到gnd低電平；而斷開時，因為内部上拉的緣故，是以d5引腳接到了高電平。這就将按鍵的兩種狀态轉化成了高低電平的變化了。
上升鍵則采用了外部下拉，通過一個電阻将d2引腳直接引到了gnd上，是以斷開時，d2引腳為低電平，而當按下時，直接接到了5v高電平。據此得出了如表3-2所示的映射關系。
小知識 簡單介紹一下輕觸開關的4個引腳的關系。如圖3-25所示，1和2引腳是導通的，3和4引腳是導通的，如果按下，4個引腳導通。
明白了如何處理按鍵的狀态之後，再看看pwm是如何調節led的亮度的。
pwm全稱為脈沖寬度調制，如圖3-26所示。脈沖是指每個周期高電平的部分。所謂占空比就是方波的寬度占整個周期的百分比。比如占空比25%，就是說在一個周期内，有1/4的時間是高電平，而剩下的3/4是低電平。占空比0%就相當于輸出低電平，而占空比100%則相當于輸出高電平。
本例是d11口通過pwm直接驅動led，當輸出高電平時led點亮，輸出低電平時led熄滅。可以很直覺地想象，随着占空比的增加，高電平寬度越寬，led會越亮。這就是用pwm控制led的亮度的原理。
3.具體步驟
（1）搭建電路
根據上面提供的硬體清單和電路連接配接示意圖搭建電路，并用usb線與計算機連接配接起來。
（2）編寫并編譯程式
程式中采用的是上一節提到的analogwrite(pin, val)函數，即用pwm控制led的亮度，而用兩個按鍵控制占空比的增加或者減少。
（3）程式清單
用容易了解的變量名去映射端口的位址，這樣可以讓程式更加容易了解，不易出錯，而且也有利于軟體和硬體的調試。
打開ide輸入代碼并儲存，然後單擊下載下傳即可。
（4）檢視現象并調試
在ide工具欄中打開序列槽螢幕，在程式中序列槽波特率設定成了9600，是以在螢幕視窗選擇相應的速率。
試着按幾下上升鍵和下降鍵，檢視led的亮度是否有變化，再檢視序列槽列印出來的資訊，如圖3-27所示。
有興趣的讀者可以嘗試如下的操作，看看會出現什麼情況，再想想為什麼，這些問題對硬體的了解和引腳的使用都會有幫助。
1）如果d2和d5的管腳懸空，會出現什麼樣的狀況？
2）如果将pinmode （downkey,input_pullup）換成pinmode （downkey,input），又會出現什麼樣的情況？
3）在程式中，如果去掉delay （300）這樣的延遲語句，又會出現什麼樣的現象？
