在autocad中，有一些基本的輸入操作方法，這些基本方法是進行autocad繪圖的必備知識基礎，也是深入學習autocad功能的前提。
**
1.4.1 指令輸入方式**
autocad互動繪圖必須輸入必要的指令和參數。autocad指令的輸入方式有多種，下面以畫直線為例進行講解。
1．在指令視窗輸入指令名
指令字元可不區分大小寫。例如指令：line↙。執行指令時，在指令行提示中經常會出現指令選項。例如，輸入繪制直線指令line後，指令行中的提示如下。
選項中不帶括号的提示為預設選項，是以可以直接輸入直線的起點坐标或在螢幕上指定一點，如果要選擇其他選項，則應該首先輸入該選項的辨別字元，如“放棄”選項的辨別字元“u”，然後按系統提示輸入資料即可。在指令選項的後面有時候還帶有尖括号，尖括号内的數值為預設數值。
2．在指令視窗輸入指令縮寫字
如l（line）、c（circle）、a（arc）、z（zoom）、r（redraw）、m（more）、co（copy）、pl（pline）和e（erase）等。
3．選取繪圖菜單直線選項
選取該選項後，在狀态欄中可以看到對應的指令說明及指令名。
4．選取工具欄中的對應圖示
選取該圖示後，在狀态欄中也可以看到對應的指令說明及指令名。
5．在指令行打開右鍵快捷菜單

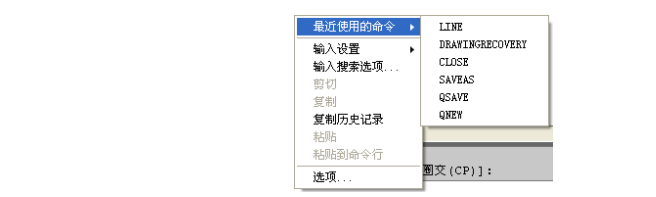

如果在前面剛使用過要輸入的指令，可以在指令行打開右鍵快捷菜單，在“最近使用的指令”子菜單中選擇需要的指令，如圖1-22所示。“最近使用的指令”子菜單中存儲着最近使用的6個指令，如果經常重複使用某6個操作以内的指令，使用這種方法就比較快速簡潔。
6．在繪圖區中用滑鼠右鍵單擊
如果使用者要重複使用上次使用的指令，可以直接在繪圖區中用滑鼠右鍵單擊，系統會立即重複執行上次使用的指令，這種方法适用于重複執行某個指令。
有些指令同時存在指令行、菜單和工具欄3種執行方式，這時如果選擇菜單或工具欄方式，指令行會顯示該指令，并在前面加一條下畫線，如通過菜單或工具欄方式執行“直線”指令時，指令行會顯示“_line”，指令的執行過程和結果與指令行的執行方式相同。
1.4.2 指令的重複、撤銷、重做
1．指令的重複
在指令視窗中按Enter鍵可重複調用上一個指令，不管上一個指令是完成了還是被取消了。
2．指令的撤銷
在指令執行的任何時刻都可以取消和終止指令的執行。
執行方式
指令行：undo
菜單：編輯→放棄
工具欄：标準→放棄
快捷鍵：esc
3．指令的重做
已被撤銷的指令還可以恢複重做可恢複到撤銷的最後的一個指令。
指令行：redo
菜單：編輯→重做
工具欄：标準→重做
該指令可以一次執行多重放棄和重做操作。單擊undo或redo清單箭頭，可以選擇要放棄或重做的操作，如圖1-23所示。
1.4.3 坐标系統與資料的輸入方法**
1．坐标系
autocad采用兩種坐标系：世界坐标系（wcs）與使用者坐标系。使用者剛進入autocad時的坐标系統就是世界坐标系，是固定的坐标系統。世界坐标系也是坐标系統中的基準，繪制圖形通常都是在這個坐标系統下進行的。
指令行：ucs
菜單：工具→ucs
工具欄：标準→坐标系
autocad有兩種視圖顯示方式：模型空間和圖樣空間。模型空間是指單一視圖顯示法，通常使用的都是這種顯示方式；圖樣空間是指在繪圖區域建立圖形的多視圖。使用者可以對其中每一個視圖進行單獨操作。在預設情況下，目前ucs會與wcs重合。圖1-23（a）為模型空間下的ucs坐标系圖示，通常放在繪圖區左下角處，也可以将其指定放在目前ucs的實際坐标原點的位置，如圖1-23（b）所示。圖1-24（c）為圖樣空間下的坐标系圖示。
2．資料輸入方法
在autocad中，點的坐标可以用直角坐标、極坐标、球面坐标和柱面坐标表示，每一種坐标又分别具有兩種坐标輸入方式：絕對坐标和相對坐标。其中直角坐标和極坐标最為常用，下面主要介紹一下它們的輸入方法。
（1）直角坐标法：用點的x、y坐标值表示的坐标。
例如：在指令行中輸入點的坐标提示下，輸入“15，18”，則表示輸入了一個x、y的坐标值分别為15、18的點，此為絕對坐标輸入方式，表示該點的坐标是相對于目前坐标原點的坐标值，如圖1-24（a）所示。如果輸入“@10，20”，則為相對坐标輸入方式，表示該點的坐标是相對于前一點的坐标值，如圖1-24（b）所示。
（2）極坐标法：用長度和角度表示的坐标，隻能用來表示二維點的坐标。
在絕對坐标輸入方式下，表示為“長度<角度”，如“25<50”，其中長度表為該點到坐标原點的距離，角度為該點至原點的連線與x軸正向的夾角，如圖1-24（c）所示。
在相對坐标輸入方式下，表示為“@長度<角度”，如“@25<45”，其中長度為該點到前一點的距離，角度為該點至前一點的連線與x軸正向的夾角，如圖1-25（d）所示。
3．動态資料輸入
按狀态欄上的“dyn”按鈕，系統将打開動态輸入功能，可以在螢幕上動态地輸入某些參數資料。例如，繪制直線時，在光标附近會動态地顯示“指定第一點”以及後面的坐标框，目前顯示的是光标所在位置，可以輸入資料，兩個資料之間以逗号隔開，如圖1-26所示。指定第一點後，系統會動态顯示直線的角度，同時要求輸入線段長度值，如圖1-27所示，其輸入效果與“@長度<角度”方式相同。
下面分别講解點與距離值的輸入方法。
（1）點的輸入：繪圖過程中，經常需要輸入點的位置，autocad提供了以下幾種輸入點的方式。
① 用鍵盤直接在指令視窗中輸入點的坐标：直角坐标有兩種輸入方式：x, y（點的絕對坐标值，例如100，50）和@ x, y（相對于上一點的相對坐标值，例如@ 50，−30）。坐标值均相對于目前的使用者坐标系。
極坐标的輸入方式為：長度<角度（其中長度為點到坐标原點的距離，角度為原點至該點連線與x軸的正向夾角，例如20<45）或@長度<角度（相對于上一點的相對極坐标，例如 @ 50<-30）。
② 用定标裝置移動光标并用滑鼠左鍵單擊，在螢幕上直接取點。
③ 用目标捕捉方式捕捉螢幕上已有圖形的特殊點（如端點、中點、中心點、插入點、交點、切點和垂足點等，詳見第4章）。
④ 直接輸入距離：先用光标拖拉出橡筋線來确定方向，然後用鍵盤輸入距離。這樣有利于準确控制對象的長度等參數。
（2）距離值的輸入：在autocad指令中，有時需要提供高度、寬度、半徑、長度等距離值。autocad提供了兩種輸入距離值的方式：一種是用鍵盤在指令視窗中直接輸入數值；另一種是在螢幕上拾取兩點，以兩點的距離值定出所需數值。
1.4.4 執行個體——繪制線段
繪制一條20mm長的線段。
操作步驟
指令：line↙
指定第一點：（在螢幕上指定一點）
指定下一點或[放棄(u)]：
這時在螢幕上移動光标指明線段的方向，但不要用滑鼠左鍵單擊确認，如圖1-28所示；然後在指令行輸入20，這樣就可以在指定方向上準确地繪制長度為20mm的線段。
1.4.5 按鍵定義
在autocad中，操作除了可以通過在指令視窗輸入指令、單擊工具欄圖示或單擊菜單選項來完成外，還可以使用鍵盤上的一組功能鍵或快捷鍵來快速實作指定功能，如單擊f1鍵，系統将調用autocad幫助對話框。
系統使用autocad傳統标準（windows之前）或microsoft windows标準解釋快捷鍵。
有些功能鍵或快捷鍵在autocad的菜單中已經指出，如“粘貼”的快捷鍵為ctrl+v；“複制”的快捷鍵為ctrl+c，這些快捷鍵隻要使用者在使用過程中多加留意，就會很快熟練掌握。快捷鍵的定義見菜單指令後面的說明。
