abaqus gui程式開發指南（python語言）
工欲善其事，必先利其器。對于cae分析工程師而言，一個好的軟體平台就是一把利器，基于軟體平台的二次開發就是讓工具更加豐富、便捷和高效。abaqus的二次開發一般分為子程式開發和使用者圖形界面程式（graphical user interface，gui）開發兩類，有很多初學者經常把兩者混淆，分不清兩者的差別。abaqus子程式開發基于fortran語言，使用者可以根據實際需求編寫材料本構關系（umat/vumat）、自定義單元uel以及其他多種子程式（uvarm、dload、usdfld等等）。使用者圖形界面程式開發則是基于python語言，主要是根據需求對原有abaqus/cae功能元件進行擴充，開發專用的前後處理子產品以及gui工具等。本書的内容僅針對基于python語言的gui程式開發。在本章中，将通過一個簡單的插件執行個體介紹abaqus gui程式開發的概念、作用及意義。

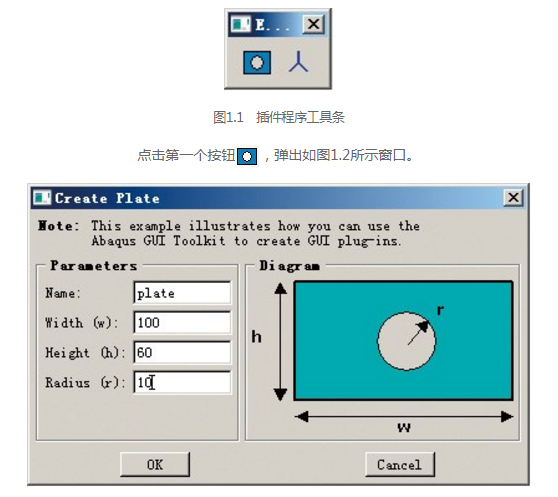

熟悉abaqus/cae的人應該知道，當點選plug-ins→toolboxes→examples菜單時，會彈出如圖1.1所示工具條。
這是abaqus/cae内嵌的一個簡單插件程式（plug-in），在上述視窗中輸入零件名、零件寬度、高度以及圓孔半徑之後，點選“ok”，則會自動在abaqus中生成帶孔闆的幾何模型。
該程式僅能實作帶孔闆的幾何建立，本節将以此為基礎，在源程式的基礎上稍加改進，使其可實作帶孔闆有限元分析模型的參數化模組化。圖1.3為改寫之後的插件程式界面示意圖。下面将對該插件程式的構成進行詳細介紹。
該插件程式共由4個檔案組成。
（1）注冊檔案createplatewithhole_plugin.py
（2）圖形界面檔案createplatewithholedb.py
（3）核心執行檔案createplatemodul.py
其中圖示檔案如圖1.4所示，圖示檔案即為插件視窗中的示意圖，abaqus支援bmp、 gif、 png、 xpm等多種格式的圖檔，本執行個體中采用的是png格式圖檔，其他3個組成檔案将在後面分别介紹。
https://yqfile.alicdn.com/11fec8c93bd10991f708ce3d284550d22247cdbf.png" >
上述檔案均存放在随書配套資源chapter 1createplatewithhole檔案夾内。将檔案夾createplatewithhole及内部檔案複制到abaqus工作目錄或者安裝目錄下的abaqus_plugins檔案夾下（沒有的話請自行建立該檔案夾），例如：
安裝目錄d:simulia6.10abaqus_pluginscreateplatewithhole
目前工作目錄d:tempabaqus_plugins
重新啟動abaqus/cae主界面，在plug-ins菜單下會出現名為“建立帶孔闆”的功能子菜單，如圖1.5所示。
https://yqfile.alicdn.com/0e26a5d47d48d12e3ac92e3837ae9de05fae97c8.png ">
将圖1.3中所示的參數填寫完整并執行程式，可自動生成帶孔闆拉伸的有限元模型，并可直接将其送出計算，模型如圖1.6所示。
送出計算後，可以得到圖1.7所示的應力雲圖。
https://yqfile.alicdn.com/9f90a4ab75405157c47e6dad0ade1ddb5670f7df.png" >
1.1.1 注冊檔案
本插件程式中的注冊檔案命名為createplatewithhole_plugin.py，其主要作用是注冊插件程式以及其中的關鍵字等。其程式源代碼如下。
提示
以上代碼是本書中出現的第一段代碼，需要提醒讀者注意的是，在python語言中，代碼的縮進是一種文法，python依靠每行代碼的縮進位置來判斷代碼的分塊、區分代碼塊之間的層次關系，錯誤的縮進位置将會導緻程式執行錯誤，讀者應對此予以特别注意，有關python編碼規則的内容請參照本書2.3節内容。
編寫代碼時建議使用ultraedit或者notepad++等文本編輯軟體，本書在編寫過程中采用的是notepad++軟體（免費），該軟體支援python等多種語言的文法着色。
1.1.2 圖形界面檔案
圖形界面檔案的主要作用是定義各類窗體、控件，關聯控件的執行指令及對象。通過定義文本框、單複選按鈕、表格等各類控件，使用者可以友善地将所需參數內建到統一的圖形界面下，形成友好的輸入輸出界面。本插件程式中的圖形界面檔案命名為createplatewithholedb.py，其程式源代碼如下。
1.1.3 核心執行檔案
核心執行檔案是插件程式的核心，其作用是驅動abaqus/cae執行内部指令，完成cae模組化以及資料處理等功能。本插件程式中的核心執行檔案命名為createplatemodul.py，其程式源代碼如下。
