0.5 使用“形狀生成器工具”
adobe illustrator cs6中文版經典教程（彩色版）
“形狀生成器工具”是一種互動式工具，用于通過合并和擦除簡單形狀來建立複雜形狀。下面将使用“形狀生成器工具”對建立出的矩形圖形進行修改調整。
注意：
在第3課“建立與編輯形狀”中學習更多有關“形狀生成器工具”的知識。
1． 在工具箱中，單擊并按下“矩形工具”（76906.png），在彈出的工具組菜單中，選擇“橢圓工具”(76919.png)。
2． 将光标移動到黑色矩形的左上頂點（圖中紅圈），顯示出綠色的“錨點”提示字樣。單擊并按住滑鼠左鍵，向矩形右下方拖動，直到光标右下角的灰色測量标簽中的高度值為1 in，然後松開滑鼠左鍵，繪出一個橢圓。

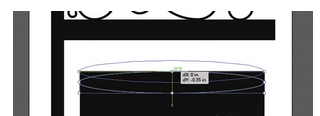

3． 在工具箱中，單擊“選擇工具”（76930.png），将光标移動到橢圓的藍色中心點上，按住滑鼠左鍵，豎直向上拖動，直到滑鼠吸附到矩形的上邊緣，然後松開滑鼠，停止拖動。
4． 在工具箱中，選擇“橢圓工具”（76943.png），單擊畫闆任意位置，在彈出的“橢圓”對話框中，将“寬度”與“高度”全部修改為1 in，單擊“确定”按鈕，建立出一個圓形。
5． 在工具箱中，單擊“選擇工具”（76954.png），将光标移動到圓形的中心點上，按住滑鼠左鍵，将圓形拖動至矩形的左下頂點，如圖所示。
在灰色測量标簽中看到的值可能與圖中的值有所不同，這并不會影響操作，接近即可。
6． 按住alt鍵（windows）或option鍵（mac os），從圓形中心點向右拖動圓形，當到達矩形右下角的頂點時，會出現“交叉”字樣，松開滑鼠左鍵，再釋放alt鍵，在矩形的右下頂點處建立一個圓形副本。
7． 按住shift鍵，分别單擊另一個圓形、橢圓、矩形，将4個圖形全部選中。當圍繞着圖稿移動滑鼠時，每個對象的邊線都以高亮顯示。
8． 在工具箱中，選擇“形狀生成器工具”（77061.png），移動滑鼠至橢圓上方（圖中x部分），然後按住滑鼠左鍵，向矩形内部拖動滑鼠，将橢圓與矩形合并為一個形狀。
9． 移動滑鼠到紅色x所在的位置，如下圖二所示。按住alt（windows）或options鍵（mac os），按住滑鼠左鍵，向圓形在矩形的重疊部分上拖動滑鼠，然後先松開滑鼠左鍵，再釋放alt鍵，在矩形的左下角摳出一個内陷圓角。使用相同方法，在矩形的右下角制作出一個内陷圓角。使用“形狀生成器工具”時，圖形中高亮顯示的部分将會被删除。
