5.8 etherchannel故障工單
ccnp tshoot 300-135認證考試指南

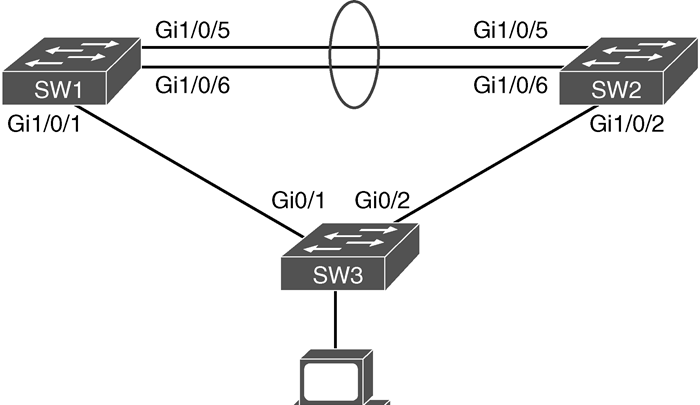

本節将給出與本章前面讨論過的主題相關的故障工單，目的是通過這些故障工單讓讀者真正了解現實世界或考試環境中的故障檢測與排除流程。本節的所有故障工單都以圖5-8所示的拓撲結構為例。
5.8.1 故障工單5-4
故障問題：某初級網絡管理者抱怨在sw1與sw2之間嘗試建立etherchannel綁定時沒有成功，現在請求協助解決這個問題。
首先檢視sw1和sw2的show etherchannel summary指令輸出結果（如例5-31所示），可以看出這兩台交換機使用的協定都是lacp，不過端口都處于standalone（單機）或suspended（暫停）狀态，端口通道為down，這些資訊都表明端口配置有問題。
為了驗證端口配置情況，可以在sw1和sw2上運作show run interface gigabitethernet 1/0/5和show run interface gigabitethernet 1/0/6指令（如例5-32所示）。仔細檢視輸出結果可以發現，sw1接口（屬于etherchannel捆綁鍊路的一部分）上的交換端口模式不比對。如果希望成功建立綁定關系，交換端口模式必須比對。
利用switchport mode trunk指令修改sw1吉比特以太網接口gi1/0/5上的交換端口模式後，端口通道接口就可以恢複正常，并顯示如下如下日志消息：
此外，etherchannel綁定目前應該已經成功建立。從sw1和sw2的show etherchannel summary指令輸出結果可以看出（如例5-33所示），端口已經被成功綁定且帶有标志（p），端口通道也處于在用狀态且帶有标志（u）。
接下來利用show etherchannel summary指令檢查etherchannel綁定的狀态（如例5-35所示），可以看出端口通道處于down狀态，而且所有接口均為standalone狀态。仔細分析即可發現問題，sw1使用的協定是pagp，而sw2使用的協定卻是lacp，這兩種etherchannel協定并不相容。因而為了解決這個問題，需要檢查網絡文檔，以确定應該在sw1與sw2之間使用哪種協定，以便做出适當的調整。
例5-35 sw1和sw2的show etherchannel summary指令輸出結果
