在學習使用一個軟體之前，需要對這個軟體中常用的一些術語進行簡單的了解，進而避免對一些語言了解上的歧義。
1．檔案視窗

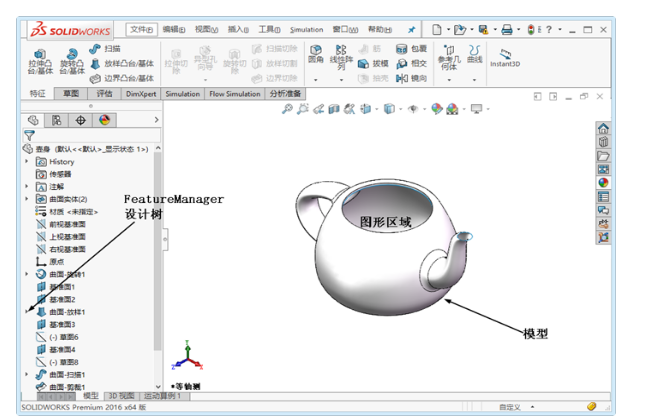

solidworks檔案視窗有兩個窗格，如圖1-41所示。
視窗的左側窗格包含以下項目。
featuremanager設計樹列出零件、裝配體或工程圖的結構。
屬性管理器提供了繪制草圖及與solidworks 2016應用程式互動的另一種方法。
configurationmanager提供了在檔案中生成、選擇和檢視零件及裝配體的多種配置的方法。
視窗的右側窗格為圖形區域，此窗格用于生成和操縱零件、裝配體或工程圖。
2．控标
控标允許使用者在不退出圖形區域的情形下，動态地拖動和設定某些參數，如圖1-42所示。
3．常用模型術語（見圖1-43）
頂點：頂點為兩個或多個直線或邊線相交之處的點。頂點可選作繪制草圖、标注尺寸以及許多其他用途。
https://yqfile.alicdn.com/d8c32a29117ec2faf90d9d95f181269b5c2b6f8b.png" >
面：面為模型或曲面的所選區域（平面或曲面），模型或曲面帶有邊界，可幫助定義模型或曲面的形狀。例如，矩形實體有6個面。
原點：模型原點顯示為灰色，代表模型的（0，0，0）坐标。當激活草圖時，草圖原點顯示為紅色，代表草圖的（0，0，0）坐标。尺寸和幾何關系可以加入到模型原點，但不能加入到草圖原點。
平面：平面是平的構造幾何體。平面可用于繪制草圖、生成模型的剖面視圖以及用于拔模特征中的中性面等。
軸：軸為穿過圓錐面、圓柱體或圓周陣列中心的直線。插入軸有助于建造模型特征或陣列。
圓角：圓角為草圖内或曲面或實體上的角或邊的内部圓形。
特征：特征為單個形狀，如與其他特征結合則構成零件。有些特征如凸台和切除，則由草圖生成。有些特征如抽殼和圓角，則為修改特征而成的幾何體。
幾何關系：幾何關系為草圖實體之間或草圖實體與基準面、基準軸、邊線或頂點之間的幾何限制，可以自動或手動添加這些項目。
模型：模型為零件或裝配體檔案中的三維實體幾何體。
自由度：沒有由尺寸或幾何關系定義的幾何體可自由移動。在二維草圖中，有3種自由度：沿x和y軸移動以及繞z軸旋轉（垂直于草圖平面的軸）。在三維草圖中，有6種自由度：沿x、y和z軸移動，以及繞x、y和z軸旋轉。
坐标系：坐标系為平面系統，用來給特征、零件和裝配體指定笛卡兒坐标。零件和裝配體檔案包含預設坐标系；其他坐标系可以用參考幾何體定義，用于測量工具以及将檔案輸出到其他檔案格式。
