本節書摘來異步社群《樹莓派使用者指南（第3版）》一書中的第2章，第2.1節，作者：【英】eben upton（阿普頓）,gareth halfacree（哈菲克），更多章節内容可以通路雲栖社群“異步社群”公衆号檢視
在使用樹莓派之前，你需要将它連接配接到一個顯示器上。樹莓派支援三種視訊輸出：複合視訊、hdmi視訊和dsi視訊。終端使用者可以直接使用複合視訊和hdmi視訊（本章接下來會講到這些接口），而dsi視訊還需要一些專門的硬體裝置。

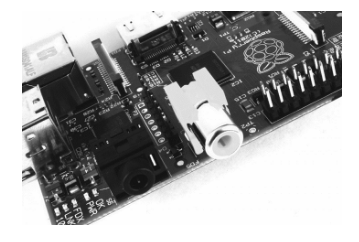

複合視訊就是我們所熟知的rca端子，是通過樹莓派主機闆上的一個黃-銀色端口提供的（見圖2-1），通過它我們可以使用一些較老的顯示裝置。就如字面含義那樣，該接口提供的是由紅綠藍組合而成的複合色彩信号，通過一根視訊線傳送到顯示裝置上，通常是一個crt顯示裝置。
當沒有其他顯示裝置可用的時候，複合視訊也許能幫你一把，盡管它的顯示畫質不怎麼好。複合視訊連接配接很容易受到信号幹擾，并且受分辨率的限制，畫面不會那麼清晰，也就是說你的螢幕上顯示不了很多圖示和文本行。
如果你的樹莓派是model b+，闆子上會沒有用于複合視訊的rca端子。那麼你将需要一根特殊的适配線，從闆子底邊的 3.5mm音頻插孔輸出立體聲和複合視訊。
hdmi接口可用于傳輸高品質圖像，是位于樹莓派主機闆底部唯一的一個接口（見圖2-2）。和複合視訊端子不同，hdmi接口可以為計算機顯示器或是高清電視提供一個高速的數字通信連接配接。通過hdmi接口，樹莓派可以在大多數高清電視機上顯示1920×1080的全高清分辨率。使用這種分辨率，可以提供更多的畫面細節。
如果希望讓樹莓派使用計算機顯示器，你會發現顯示器可能沒有hdmi接口。不過這不是問題：hdmi信号可以友善地轉換成計算機顯示器需要的dvi信号。通過購買一個hdmi-dvi轉換頭，你可以輕松地将樹莓派的hdmi接口連接配接到一個帶有dvi-d接口的顯示器上。
如果你的顯示器有vga接口（15針的d型接口，通常是銀色或藍色的），樹莓派是不能直接連接配接的。如果你要用這種顯示器，你需要買一根轉接線—将hdmi信号轉成vga，并且最好是樹莓派相容的。隻要把轉接線一端連到樹莓派的hdmi接口上，另一端就可以連接配接vga顯示器的傳輸線了。
在電路闆的 sd 卡槽另一面可以找到第三個視訊輸出接口：一個帶塑膠層保護的排線連接配接器。這就是我們所熟知的視訊标準接口（dsi），通常用在平闆和智能手機上。帶有dsi接口的顯示器是很難單獨購買的，這種接口是為系統工程師所保留的，用來設計和開發這些小巧的移動裝置。dsi顯示器能夠通過對應的排線同樹莓派連接配接，但對于初學者來說，我們建議使用複合視訊或者hdmi視訊顯示器就可以了。
