2.2 什麼是uml

設計模式解析（第2版•修訂版）

uml提供了多種模組化圖

uml是一種用來建立程式模型的圖形語言（即帶有語意的一種圖形記号）。在此上下文中，術語“程式模型”指的是程式的圖形表示，可以說明代碼中對象之間的關系。

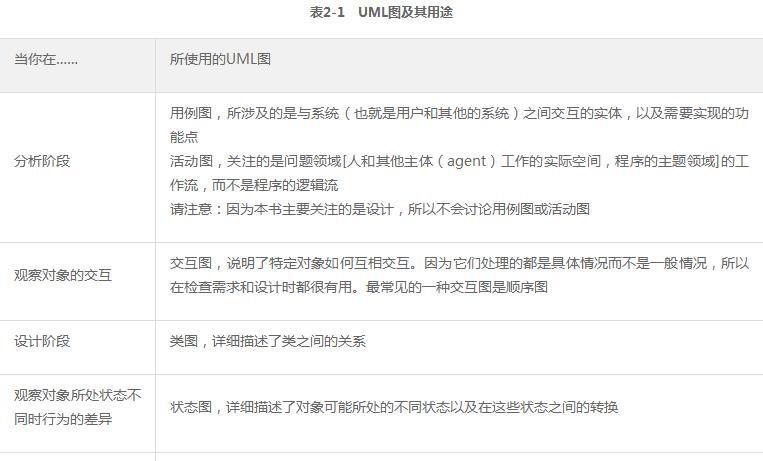

uml中有好幾種不同的圖——有些用于分析，有些用于設計，還有些用于實作 [更準确地說，是用于部署（deployment），也就是代碼的釋出（distribution）]。（參見表2-1）根據圖的目的不同，每個圖都說明了不同實體集合之間的關系。
